Водонагреватели под мойку – устройство, цена, монтаж

Водонагреватель под мойку — это компактный автономный прибор для нагрева небольшого объема жидкости. Он используется для хозяйственных нужд и монтируется на кухне. О видах водонагревателей под мойку и их установке поговорим в этой статье.

Устройство водонагревателя под мойку

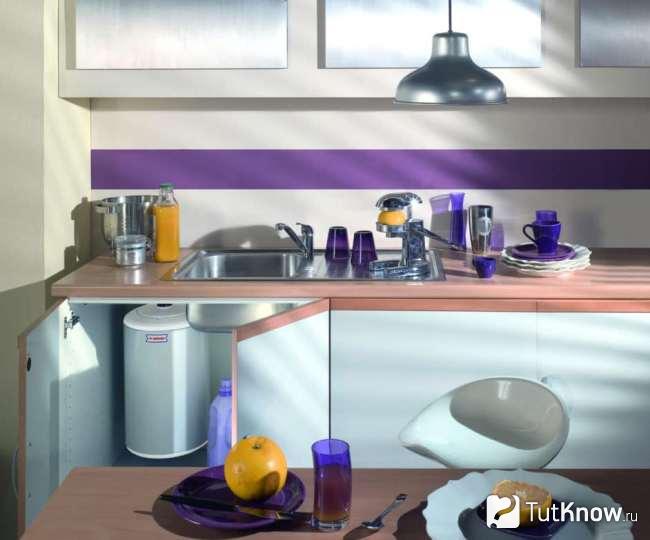

На фото водонагреватель под мойку

Водонагреватели под мойку отличаются от других подобных устройств малыми габаритами. Приборы делают небольшими, чтобы разместить в тумбе на кухне или под раковиной в ванной.

Изделия бывают двух типов — накопительные и проточные. Несмотря на разницу в конструкции, все они функционируют по одинаковому принципу: под действием электрического тока проводник нагревается и передает тепло воде.

Причин устанавливать водонагреватель под мойку может быть несколько:

• При сезонном отключении городской системы горячей воды на ремонт или профилактику.
• При ремонте водопровода в отдельном доме.
• При желании поставить прибор в незаметное место.
• Для нагрева небольшого объема жидкости. Если требуется много горячей воды, устанавливают стандартный проточный бойлер большой мощности.
• Чтобы обеспечить горячей водой точки, расположенные далеко друг от друга. В этом случае изделия устанавливают под каждой раковиной.

Устройство накопительного водонагревателя под мойку

Накопительные водонагреватели под мойку легко отличить от других малогабаритных устройств подобного назначения по расположению труб подвода холодной и забора горячей воды — они всегда находятся в верхней части изделия. При покупке прибора необходимо обязательно обращать внимание на это. Малогабаритные накопительные модели с нижним расположением подводящих труб не предназначены для установки под мойку. Они будут работать ненадежно и быстро выйдут из строя.

Бойлеры под мойку, независимо от объема накопительной емкости, состоят из одних и тех же элементов:

• Наружный бак. Внутри него расположены все детали прибора. К нему приварены кронштейны для крепления к стене. Форма и наружное оформление бака определяют внешний вид водонагревателя.
• Внутренний бак. В нем вода нагревается и хранится до использования. В емкости размещены ТЭНы и устройства, контролирующие работу водонагревателя под мойку.
• Теплоизоляция. Слой изоляционного материала между наружным и внутренним баком для снижения скорости остывания жидкости.
• Нагревательные элементы. Детали, в которых происходит преобразование электрической энергии в тепловую.
• Фланцы приема холодной и горячей воды. Для подсоединения труб домашней системы водоснабжения.
• Рассекатель. Специальный кожух во внутренней емкости, обеспечивающий равномерную подачу холодной жидкости по всему объему водонагревателя под мойку.
• Терморегулятор. Устройство для корректировки температуры в накопителе изменением силы тока.
• Термометр. Прибор для контроля температуры жидкости на выходе из бака.
• Магниевый анод. Деталь снижает интенсивность корродирования металлических элементов.
• Система управления. Состоит из пульта управления с кнопками и рычагами, датчиков и устройств, обеспечивающих автоматическую работу водонагревателя под мойку.
• Система защиты. Специальные приспособления, отключающие изделие от электроэнергии для предотвращения аварийных ситуаций.

Для удобства эксплуатации приборы часто оснащают дополнительными функциями:

• Контроль нагрева воды. У изделия появляется возможность настроить предельную температуру жидкости. Функция полезна для семей с детьми.
• Быстрый нагрев. Таким свойством обладают бойлеры с двумя ТЭНами. Позволяет сократить время нагревания воды.
• Защита от брызг. При ее наличии повышается безопасность водонагревателя под мойку. Степень безопасности обозначается цифрами от «0» до «8». Максимальное значение указывает, что прибор защищен от капель со всех сторон.
• Защита от перегрева. В приборе присутствуют датчики, настроенные на предельно допустимую температуру для данной модели.
• Защита от замерзания. Функция полезна при эксплуатации водонагревателя под мойку на дачах без отопления. Поддерживает температуру в накопителе на уровне +5 градусов, не допуская ее замерзания.
• Защита от сухого включения. Датчики блокируют подачу тока к ТЭНам, если бак пустой.
• Защита от перепада напряжения. Предотвращает поломку электронного оборудования при скачках напряжения.
• Предохранительный клапан. Стравливает воду из бака при слишком большом давлении.
• Контролирующее оборудование. Находит неисправности в работе прибора и выводит сигнал на панель управления.
• Самоочистка. Предотвращает образование налетов на стенках баков и увеличивает срок эксплуатации ТЭНов.
• Антилегионелла. Специальный режим водонагревателя под мойку, при котором жидкость нагревается до +65 градусов для борьбы с микроорганизмами.
• Smart-режим. При включенной функции прибор анализирует частоту запусков и температуру использованной воды, самостоятельно определяет время и режим работы прибора.
• Работа по заданной программе. При наличии соответствующего оборудования водонагреватель под мойку можно настроить на работу в определенный промежуток времени.
• Дистанционное управление. В комплект входит пульт для управления устройством, который находится далеко от крана.
• Дисплей. Показывает текущие параметры работы изделия или выводит информацию о неисправностях.
• Фильтр. Задерживает твердые примеси на входе в прибор.
• Wi-Fi. Функция позволяет управлять работой водонагревателя под мойкой через интернет.

Водонагреватель накопительный под мойку работает следующим образом:

• Бак заполняется водой из магистрали. На термостате настраивается желаемая температура.
• После включения в сеть ТЭНы нагреваются и повышают температуру воды. Теплая жидкость поднимается к верхней части бака и там скапливается.
• После открытия расходного крана давление в баке уменьшается, холодная жидкость начинает выдавливать нагретую в магистраль через патрубок в верхней части водонагревателя под мойку. Без давления в питающей магистрали горячая вода из бойлера не вытекает.
• При длительном пользовании прибором температура в накопителе снижается. Если разница между фактической температурой воды и заданной достигнет 3 градусов, датчик автоматически подключает ТЭНы к электросети.
• После закрытия расходного крана ТЭНы продолжают функционировать до достижения заданной на термостате температуры.

Устройство проточного водонагревателя под мойку

Проточные водонагреватели под мойку отличаются очень быстрым нагревом воды. После включения прибора результат проявляется уже через 10-15 секунд. Не существует специальных проточных моделей для установки под раковину. Для этих целей можно использовать любые модели малой или средней мощности, которые поместятся в тумбе. На кухне, где требуется небольшой расход жидкости, устанавливают изделия 3-5 кВт, в ванной — до 12 кВт.

Проточный водонагреватель под мойку, состоит из таких деталей:

• Наружный корпус с декоративным покрытием. Служит для размещения элементов изделия.
• Теплообменная трубка. Через нее происходит отдача тепла.
• ТЭН. Элемент, который нагревается при прохождении через него электрического тока. Его помещают в металлическую колбу или теплообменную трубку.
• Датчик протока. Включается или выключается в результате изменения давления воды на входе в водонагреватель под мойку.
• Электромагнитный пускатель. Используется в изделиях большой мощности.
• Термостат. Прибор для настройки температуры жидкости в зависимости от давления воды в системе.
• Термометр. Показывает температуру жидкости на выходе из водонагревателя под мойку.
• Тепловой предохранитель. Прекращает работу устройства, если температура достигла 65 градусов.

В конструкцию могут входить дополнительные элементы для защиты от поломок и повышения функциональности (как у бойлеров).

Принцип работы проточного электрического водонагревателя под мойку следующий:

• Изделие автоматически начнет работать после включения расходного крана при наличии давления в водопроводе. Напор жидкости должен быть достаточно сильным, чтобы замкнуть контакты для передачи сигнала на подсоединение устройства к электрической сети.
• Мощные ТЭНы раскаляются и нагревают поток воды. Температуру ограничивает термостат с заданной величиной. Если кран прикрутить, термостат ограничит силу тока для ТЭНов и снизит интенсивность их разогрева.
• После полного закрытия крана прибор автоматически перестанет работать.

Достоинства и недостатки водонагревателей под мойку

Накопительные и проточные водонагреватели под мойку производятся в широком ассортименте, поэтому при выборе необходимо учитывать их достоинства и недостатки.

Небольшие бойлеры всегда пользовались популярностью среди пользователей благодаря таким достоинствам:

• В прибор установлены ТЭНы небольшой мощности (1,5-2 кВт), поэтому его разрешается подключать к обыкновенной розетке, как электрический чайник. Устройства часто устанавливают на дачах или в других местах с маломощными электрическими сетями.
• Для функционирования изделия не требуется большое давление в водопроводе. Чтобы жидкость поступала к месту потребления, достаточно 2 атм.
• Цена водонагревателя под мойку невысокая и доступна потребителям с любым достатком.
• Изделие имеет небольшие размеры, и его легко разместить в тумбе.
• Вода в баке сохраняется теплой длительное время, что позволяет использовать ее в любой момент без включения прибора.
• При правильной эксплуатации прибор исправно работает в течение 10-15 лет.

Бойлеры под мойку имеют ряд недостатков:

• Накопительный бак небольшой, поэтому пользоваться устройством надо экономно.
• Несмотря на малые габариты, изделие не способно мгновенно нагреть воду.
• Прибор нуждается в постоянном обслуживании. На ТЭНах откладываются твердые налеты, снижающие эффективность изделия. Поэтому их рекомендуется менять каждые 3-4 года.
• В бойлерах под мойку греется весь объем воды. Часто такое количество не требуется для одной процедуры.
• Аппарат потребляет электроэнергию даже при закрытых кранах.

Проточные водонагреватели под мойку конструктивно отличаются от бойлеров и имеют ряд преимуществ перед ними. К несомненным плюсам можно отнести следующее:

• Небольшие габариты приспособления. Изделия малой мощности по размерам сравнимы с коробкой для обуви, поэтому для них всегда найдется место под раковиной.
• Мгновенный нагрев. После включения устройства теплая жидкость из крана потечет уже через 15-20 секунд.
• Проточный водонагреватель под мойку обеспечивает потребителей неограниченным количеством теплой воды. Приборы большой мощности можно подключать одновременно к крану на кухне и к душевой лейке.
• В конструкции присутствуют только детали из цветных металлов, которые не боятся коррозии.
• Монтаж проточного водонагревателя для кухни под мойкой очень простой и не требует опыта подобных работ.
• Изделие нагревает только то количество жидкости, которое необходимо потребителю в данный момент.

Проточный водонагреватель под мойку имеет ряд существенных недостатков:

• ТЭНы прибора очень мощные (не менее 3 кВт), и не вся электропроводка способна выдержать большую нагрузку. Чтобы обеспечить безопасную эксплуатацию механизма, необходимо к устройству провести отдельный кабель от распределительного щитка.
• Изделие не нагревает жидкость выше +60 градусов.
• Прибор работает только при наличии достаточно большого давления в магистрали (не менее 2 атм.). При небольшом напоре он не включится.
• Изделия под мойку маломощные, и для других точек горячей воды может не хватить.

Как выбрать водонагреватель под мойку?

Водонагреватели под мойку используются для технических целей — мытья посуды, стирки, подключения к посудомоечной машине и т.д. Изделия также можно использовать для утренних процедур и даже для принятия душа. Накопительные водонагреватели под мойку выпускаются в большом ассортименте, что позволяет пользователям выбрать лучший прибор для конкретного места. Чтобы изделие работало долго и с максимальной отдачей, тщательно изучите некоторые характеристики.

Мощность водонагревателя под мойку

Эта характеристика важна в первую очередь при выборе бойлера: от нее зависит счет на электроэнергию за пользование прибором. Хороший аппарат потребляет не больше 1 кВт в сутки. Если требуется немного горячей воды, например, для мытья посуды, компактное изделие легко справится с задачей.

Но использовать его для купания нецелесообразно: никто не захочет контролировать расход жидкости. Поэтому при большом расходе лучшим вариантом будет проточный водонагреватель под мойку мощностью не менее 8 кВт. Обычно такие приборы трехфазные, их целесообразно устанавливать в квартирах с электроплитами, работающими от напряжения 380 В. Таким образом, можно сэкономить на прокладке силового кабеля от щитка к изделию.

Если в квартире нет стационарных электроплит, а штатная электропроводка слабая, откажитесь от проточного нагревателя и купите накопительный водонагреватель под мойку 30 л. Это максимальная модель, которая помещается под раковиной.

Чтобы узнать, сколько времени понадобится вашему бойлеру для нагрева содержимого бака, воспользуйтесь таблицей:

Зависимость области применения проточного водонагревателя под мойку от мощности ТЭНов приведена в таблице:

Материал бака водонагревателя под мойку

Вода имеет различный состав, и при ее нагревании в баке могут возникать химические процессы, которые негативно влияют на функционирование прибора. Поэтому при выборе водонагревателя под мойку необходимо выяснять, из чего сделана накопительная емкость. Баки изготавливают из листов металла 1,75-2 мм. При правильной эксплуатации такие размеры обеспечивают срок службы изделия до 14-15 лет.

Большое влияние на долговечность прибора оказывает способ защиты короба от коррозии. При ее полном отсутствии стенки любой толщины поржавеют через 3-4 года. Металлические части водонагревателя под мойку оберегаются от коррозии двумя способами — защитным покрытием и активной защитой. В качестве предохраняющего покрытия используют эмаль, напыление серебра или титана, стеклокерамику и т.д. Активная защита заключается в наличии магниевого анода, у которого высокий отрицательный электродный потенциал, выступающий в роли катода. В процессе эксплуатации механизма будет разрушаться именно он, а не стенки.

Наиболее распространенный материал, из которого изготавливают бак для водонагревателя под мойку — оцинкованная сталь. Чтобы металл не ржавел, его покрывают различными способами.

• Покрытие эмалью. В состав эмали добавляют вещества, которые придают ей свойства нержавеющей стали. Она расширяется вместе с металлом, имеет одинаковый коэффициент теплового расширения, надежно сцепляется с поверхностью и «тянется» с металлом при нагревании. Эмаль обладает свойствами отталкивать накипь. Со временем на стенках бака наслоения все же появятся, но удалить ее не составит труда. Из недостатков можно отметить хрупкость защитного слоя, который иногда отслаивается после сильного удара.
• Напыление серебром. Такие емкости обладают хорошими антибактериальными и антикоррозионными свойствами.
• Титановое покрытие. Повышает стойкость к высоким температурам и обеспечивает равномерный нагрев бака.

К ненадежным антикоррозионым покрытиям относится полимерная пленка. Немного лучше стеклофосфор и стеклокерамика, но они при перепадах температуры также трескаются, и на баках появляются признаки коррозии. Стеклоэмаль надежно защитит емкость на 3 года, но затем также покроется трещинами.

Надежным материалом для накопителей является нержавеющая сталь. Изделия из нее не корродируют, не боятся резкого перепада температуры, даже при случайном включении прибора без воды с ним ничего не произойдет (за исключением перегорания ТЭНа). Срок службы водонагревателей под мойку достигает 10 лет. Слабое место у накопителей из нержавеющей стали — сварной шов, на котором может появиться ржавчина, но многие производители (Ariston, Willer, Electrolux) научились устранять проблему с помощью пассивной защиты, многократно увеличивающей срок эксплуатации водонагревателя под мойку. Изделия с нержавеющим баком стоят дороже, чем из обычной стали с эмалированным покрытием, но разница заметна только у недорогих моделей.

Размеры водонагревателей под мойку

Размеры водонагревателя под мойку выступают первой характеристикой, на которую смотрит пользователь. От них зависит применяемость прибора. Оптимальным вариантом для кухни являются накопительные приборы (бойлеры) с емкостью объемом 5-30 л.

При выборе бойлера по размерам воспользуйтесь следующей информацией:

• Для мытья посуды достаточно 5-15 л воды, в зависимости от ее количества.
• Чтобы помыть руки и выполнить утренние процедуры, требуется 5-8 л на человека.
• Водонагревателя под мойку на 10 л хватит, чтобы последовательно помыть посуду и умыться одному.
• Водонагреватели под мойку на 15 л покупают для семьи из 3 человек, но с условием жесткой экономии.
• Для купания семьи из 4 человек понадобится прибор объемом 16-30 л.
• Изделия небольшой емкости (5-15 л) помещаются под любой мойкой, рядом с мусорным ведром. Модели объемом 25-30 л занимают все пространство под раковиной и свободного места не оставляют. Для размещения в тумбе устройства иногда ее увеличивают. Есть и другие варианты решения проблемы недостаточного места для установки водонагревателя под мойку, например, подбор формы прибора. Наружный корпус изделия может быть круглым, узким, граненым, плоским. Круглые помещаются в тумбах стандартных размеров. Плоские имеют небольшую глубину. Граненые выпускаются со скругленными гранями. Часто проблема решается покупкой изделия с вертикальным или горизонтальным креплением.
• Габаритные размеры водонагревателя под мойку зависят не только от объема накопительного бака. Если размеры изделий с одинаковым накопителем отличаются, выбирайте больший — у него слой теплоизоляции толще. У различных моделей изолятор может быть 15-42 мм. Чем он массивнее, тем заметнее экономия электроэнергии. Увеличение толщины на 1 мм сохраняет температуру воды на 1,2 градуса.

Популярные водонагреватели под мойку с минимальными габаритами (объем накопителя — 5-10 л) приведены в таблице:

Водонагреватели под мойку c оптимальными габаритами (объем накопителя — 15-30 л):

Как установить водонагреватель под мойку?

Работы по монтажу устройства выполняются в несколько этапов. Вначале необходимо подготовить место для установки прибора, купить все детали для монтажа, которые не поставляются с изделием, а затем подсоединить его к водопроводу и к электросети.

При выборе места для водонагревателя под мойкой должны соблюдаться следующие требования:

• На изделие снаружи не должна попадать влага. Убедитесь, что все соединения тумбы над ним герметичны, а водопровод не протекает. Если под мойкой сыро, используйте модели с защитой от брызг класса IP 24 и выше.
• Прибор располагайте таким образом, чтобы можно было легко переключать режимы работы.
• Если изделие с большим объемом бака не помещается под мойкой, установите компактные модели под каждой мойкой или раковиной в квартире.
• В выбранном для установки бойлера месте ничто не должно мешать монтажным работам.

Перед тем как подключить водонагреватель под мойку, проконтролируйте состояние электрических проводов и розетки. Соблюдайте следующие требования:

• Бойлеры мощностью 1,5-2 кВт допускается включать в общую электрическую сеть.
• Для проточных водонагревателей под мойку необходимо протягивать отдельный электрический кабель, выдерживающий напряжение от 5 кВт.
• Более мощные модели работают от напряжения 380 В, для них требуется трехжильный провод.
• Для безопасной эксплуатации изделия в электрощиток установите УЗО 10 А, а в линию подсоединения прибора к щитку — автоматический предохранитель на 16 А для защиты от короткого замыкания.
• Электрические водонагреватели под мойку обязательно заземлите.

Многие модели поставляются без подсоединительного провода с вилкой. В этом случае кабель от щитка подключайте непосредственно к клеммам на приборе после его монтажа. При наличии соединяющего провода выберите место для розетки рядом с изделием.

Сечение питающего кабеля в зависимости от мощности водонагревателя под мойку приведено в таблице:

Приготовьте специальные устройства, обеспечивающие безопасную эксплуатацию изделия — регулятор давления и предохранительный клапан, которые называют группой безопасности. Регулятор давления предназначен для защиты бойлера от гидравлического удара.

Предохранительный (обратный) клапан выполняет несколько функций:

• Не включает изделие, если ТЭНы не покрыты водой.
• Используется для осушения резервуара.
• Стравливает лишнее давление в баке. Аварийная ситуация происходит, если термостат сломался и не отключил изделие от электросети при нагреве до заданной температуры. Без предохранительного клапана бак разорвет от большого внутреннего давления.

Установка водонагревателя под мойку выполняется следующим образом:

• Выполните в стенке отверстия для крепления прибора.
• Вверните в отверстия крепежные болты, поставляемые с изделием.
• Установите бойлер кронштейнами на болты.
• Наверните на фланец подвода холодной воды предохранительный клапан, редуктор давления, фильтр и кран с переходником на пластиковую трубу. Проконтролируйте правильность монтажа предохранительного клапана. Направление стрелки на корпусе должно совпадать с направлением потока.
• Закрепите дренажную трубку одной стороной к защитному клапану, а противоположную направьте в канализацию.
• На патрубок горячей воды изделия наверните только запорный кран. Подсоедините к нему через переходник магистральную трубу для горячей жидкости.
• Не рекомендуется выполнять подключение водонагревателя под мойку к домашней магистрали с помощью гибкого шланга. Жесткое соединение надежнее, к тому же пластиковые трубы имеют больший диаметр и не снижают давление.
• На отводах магистрали к смесителю установите тройники, к которым будут подсоединяться трубы холодной и горячей воды.
• Соедините прибор с тройником.
• Откройте кран холодной воды и наполните бойлер.
• Откройте кран на горячей магистрали. Когда из него потечет содержимое бака, водонагреватель под мойку готов к эксплуатации.
• Подключите изделие к электросети.
• Дождитесь, когда из крана пойдет теплая вода.
• Проконтролируйте давление в баке, которое не должно превышать 6 атм. Это оптимальная величина для бойлера. Если давление повысится, автоматически сработает предохранительный клапан и понизит его.
• Отключите водонагреватель под мойку от электросети и убедитесь, что из крана через некоторое время потекла холодная вода.
• Закройте кран смесителя, настройте терморегулятор на нужную температуру и включите прибор в сеть для начала эксплуатации в штатном режиме.

Цена монтажа водонагревателя под мойку

Установить водонагреватель под мойку под силу любому человеку, но если у вас нет опыта сантехнических работ, лучше пригласить опытного мастера. Затраты на его услуги можно приблизительно определить самостоятельно. Расходы на установку состоят из стоимости изделия и оплаты монтажа.

При выборе устройства необходимо помнить следующее:

• Бойлер стоит дороже проточных водонагревателей при условии равных функциональных возможностей. Цену последнего повышают высокие требования к изготовлению датчиков протока, нагревательных элементов и других элементов прибора.
• На стоимость изделия влияет материал бака. Цена эмалированных накопителей немного меньше, чем модели из нержавейки. Баки с напылением ионов серебра, титана очень дорогие и устанавливаются в элитной технике.
• При выборе водонагревателя под мойку отдавайте предпочтение известным брендам, которые хорошо себя зарекомендовали. Несмотря на высокую стоимость моделей авторитетных производителей, их торговые марки гарантируют качество изделий. Приборы неизвестных компаний с низкой ценой не покупайте, т.к. это является признаком отклонения от технологии изготовления деталей, использования некачественных материалов или несоответствия заявленным характеристикам.
• На цену водонагревателей под мойку также влияет наличие устройств, повышающих их функциональность. Чем их больше, тем выше стоимость.

Цена накопительных водонагревателей под мойку в Украине:

Цена накопительных водонагревателей под мойку в России:

Цена проточных электрических водонагревателей различных производителей в Украине:

Цена проточных электрических водонагревателей различных производителей в России:

Стоимость монтажа водонагревателя под мойку на кухне зависит от условий выполнения работ и типа прибора. Установка проточных изделий обойдется дороже, если понадобится отдельная кабельная линия от щитка к изделию. Также повышает затраты монтаж в стесненных условиях работ.

Цена монтажа электрических водонагревателей под мойку в Украине:

Цена монтажа электрических водонагревателей под мойку в России:

Как установить водонагреватель под мойку — смотрите на видео:

Самостоятельно выбрать и установить водонагреватель под мойкой не так уж и трудно, несмотря на необходимость сантехнических и электрических работ. Наибольшая проблема заключается в герметичном соединении труб, но нужный опыт появляется очень быстро. При серьезном отношении к работе уже через несколько часов новый водонагреватель будет запущен в работу.

• Статья по теме: Электрические водонагреватели – устройство, цена, монтаж
