Полки для книг своими руками — чертежи и варианты

Книжные полки — один из самых удобных и практичных элементов хранения, который несложно сделать своими руками. При наличии чертежей и правильного расчёта размеров такая полка будет надёжной, удобной и прослужит много лет даже при большой нагрузке книг.

Как выбрать конструкцию полки под книги

Выбор конструкции — ключевой этап, от которого зависит надёжность полки и удобство её использования. Книжные полки испытывают постоянную нагрузку, поэтому декоративные варианты без расчёта здесь не подходят.

При выборе конструкции важно учитывать три параметра: длину пролёта, предполагаемую нагрузку и тип стены. Ошибка хотя бы в одном пункте приводит к прогибу полки или вырыву креплений.

На практике для самостоятельного изготовления лучше всего подходят следующие конструкции:

• Прямая настенная полка — оптимальный вариант для начинающих, легко масштабируется.
• Полка с боковыми стенками — более жёсткая конструкция, подходит для тяжёлых книг.
• Секционная полка — несколько коротких пролётов вместо одного длинного, снижает прогиб.
• Угловая полка — используется для экономии пространства, требует точной разметки.

Если цель — получить рабочие чертежи и сделать полку для книг своими руками без риска, рекомендуется избегать длинных пролётов без опор и скрытого крепежа без усиления.

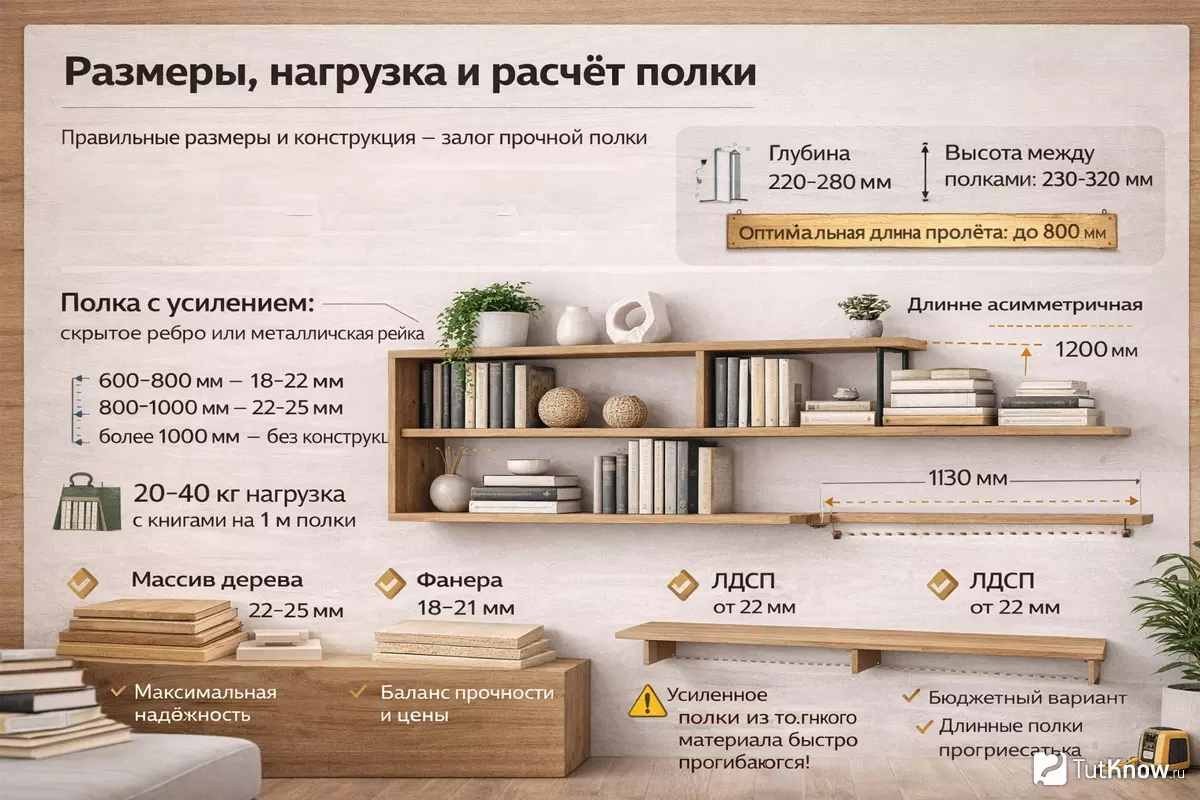

Размеры, нагрузка и расчёт полки

Правильный расчёт размеров напрямую влияет на срок службы мебели. Основная ошибка — попытка сделать длинную полку из тонкого материала без усиления.

Базовые ориентиры для книжных полок:

• Глубина — 220–280 мм для большинства книг.
• Высота между полками — 230–320 мм в зависимости от формата.
• Оптимальная длина пролёта — до 800 мм без дополнительных опор.

Книги создают значительную нагрузку. В среднем один погонный метр полки с книгами весит от 20 до 40 кг. Это нужно учитывать при выборе материала и крепления.

Если планируется хранить учебники, энциклопедии или альбомы, всегда закладывай запас по толщине материала и количеству креплений. Для книжных полок экономия на расчётах почти всегда заканчивается переделкой.

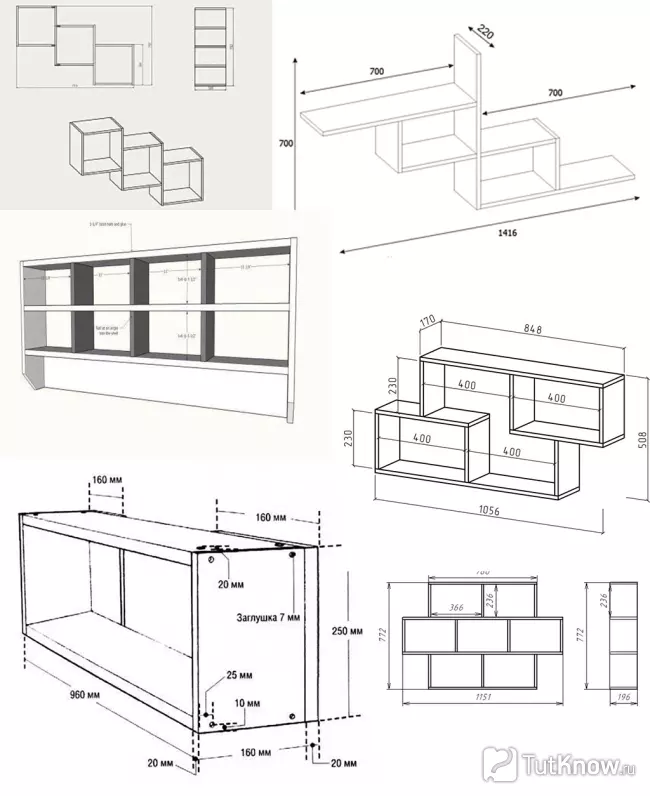

Чертежи популярных вариантов полок

Ниже приведены распространённые варианты книжных полок с готовыми чертежами. Все конструкции проверены по габаритам и подходят для хранения книг при правильном выборе толщины доски и крепления.

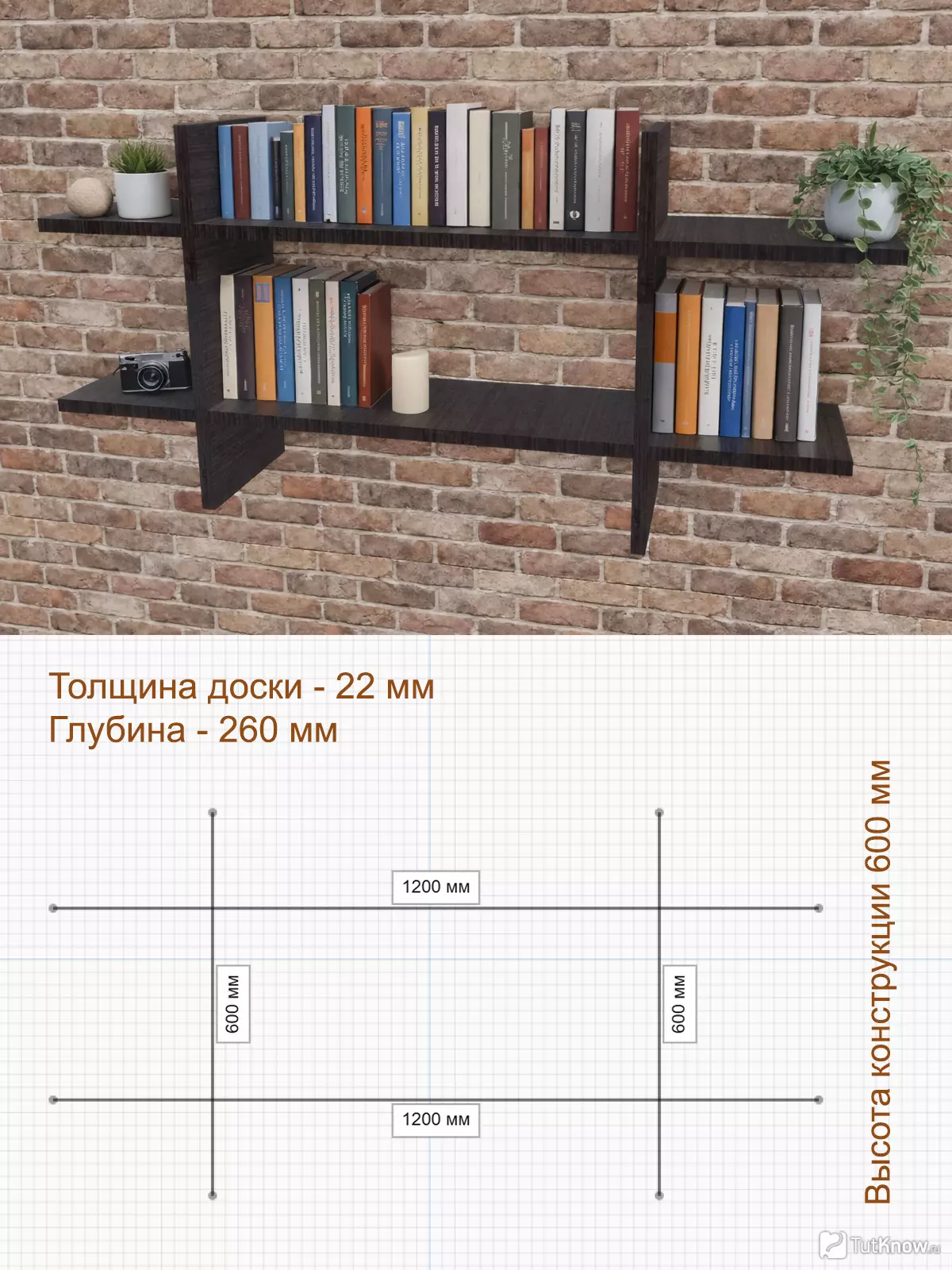

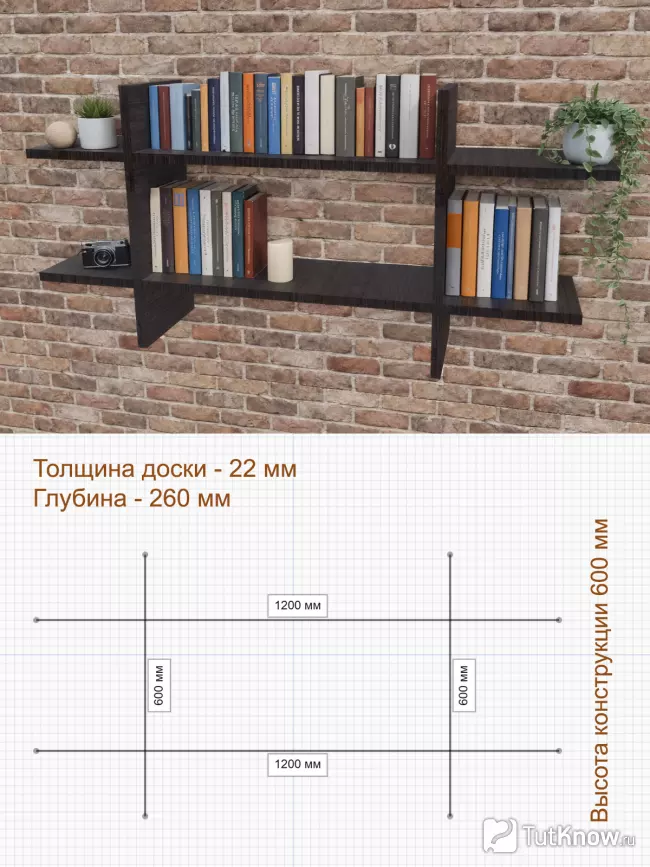

1. Прямая настенная книжная полка с перегородками

Классическая горизонтальная полка с вертикальными перегородками, которые одновременно выполняют декоративную функцию и работают как рёбра жёсткости. Общая ширина конструкции — около 1200 мм, высота — 600 мм.

{"v":1,"params":{"thickness":22,"depth":260,"matType":"dsp","matDens":650,"plateThk":18,"stdLen":3,"color":"#f2f2f2","texMode":"preset","texPreset":1,"texData":null,"texScaleMm":700,"grid":10,"snap":true,"autoRot":false,"dims2d":true,"wallOn":true,"wallGridOn":false,"wallColor":"#a07a54","wallTexMode":"preset","wallTexPreset":4,"wallTexData":null,"wallTexScaleMm":620},"elements":[{"id":"e08a07d3793a1f819bcae7e4e9","type":"line","x1":-730,"y1":240,"x2":620,"y2":240},{"id":"e78359b3d4103119bcae83e56","type":"line","x1":620,"y1":240,"x2":620,"y2":-360},{"id":"ed44a8e1ffa17e19bcae8c49a","type":"line","x1":620,"y1":-360,"x2":-480,"y2":-360},{"id":"e6cd7902aa4967819bcae92fdd","type":"line","x1":360,"y1":-60,"x2":-740,"y2":-60},{"id":"e8cac9cbda6c0b19bcaea9bc0","type":"line","x1":-740,"y1":-60,"x2":-740,"y2":-660},{"id":"ea160c3e46924219bcaeaf328","type":"line","x1":-740,"y1":-660,"x2":610,"y2":-660}]}

Рекомендуемые параметры:

• Толщина доски — 22 мм
• Глубина полки — 260 мм
• Высота между полками — 300 мм

Такая полка рассчитана на плотную загрузку книгами. Перегородки снижают прогиб и позволяют использовать стандартную толщину без дополнительного усиления.

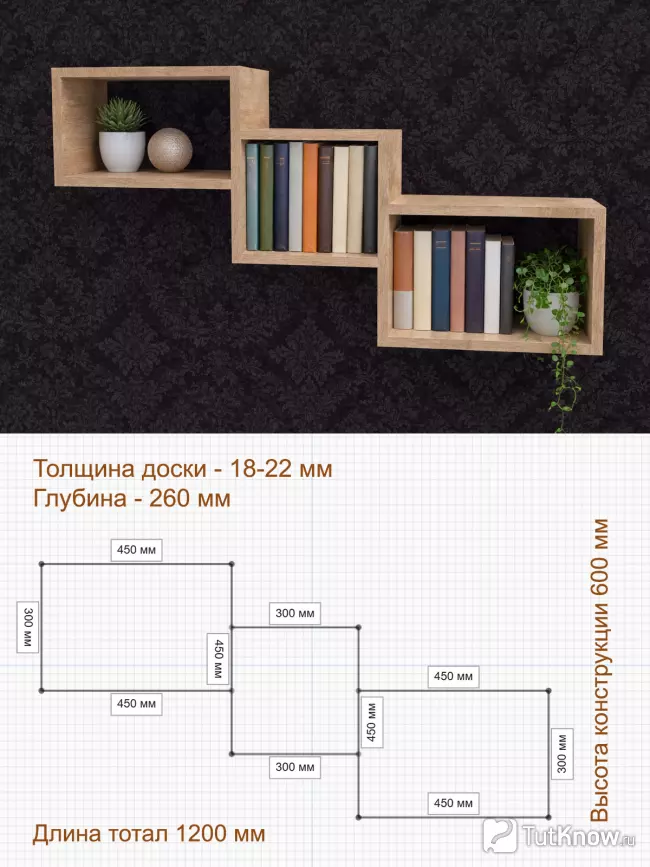

2. Секционная полка «ступенька» из трёх модулей

Полка состоит из отдельных коробчатых секций, соединённых в ступенчатую композицию. Общая длина — 1200 мм, каждая секция имеет собственный замкнутый контур.

{"v":1,"params":{"thickness":22,"depth":260,"matType":"dsp","matDens":650,"plateThk":18,"stdLen":3,"color":"#f2f2f2","texMode":"preset","texPreset":7,"texData":null,"texScaleMm":700,"grid":10,"snap":true,"autoRot":false,"dims2d":true,"wallOn":true,"wallGridOn":false,"wallColor":"#a07a54","wallTexMode":"preset","wallTexPreset":5,"wallTexData":null,"wallTexScaleMm":620},"elements":[{"id":"e3991bfcc2987719bcaf57a73","type":"line","x1":-590,"y1":220,"x2":610,"y2":220},{"id":"e7d5ea4f5ac1da819bcaf5c8b7","type":"line","x1":-340,"y1":370,"x2":-340,"y2":-230},{"id":"ec15df7eb041a719bcaf691d8","type":"line","x1":360,"y1":370,"x2":360,"y2":-230},{"id":"e8274bad5d73ee19bcaf707a6","type":"line","x1":610,"y1":-80,"x2":-590,"y2":-80}]}

Рекомендуемые параметры:

• Толщина доски — 18–22 мм
• Глубина — 260 мм
• Размер секции — около 450 × 300 мм

За счёт коротких пролётов и коробчатой формы конструкция устойчива даже при использовании доски 18 мм. Для визуально более массивного вида допустимо использовать 22 мм.

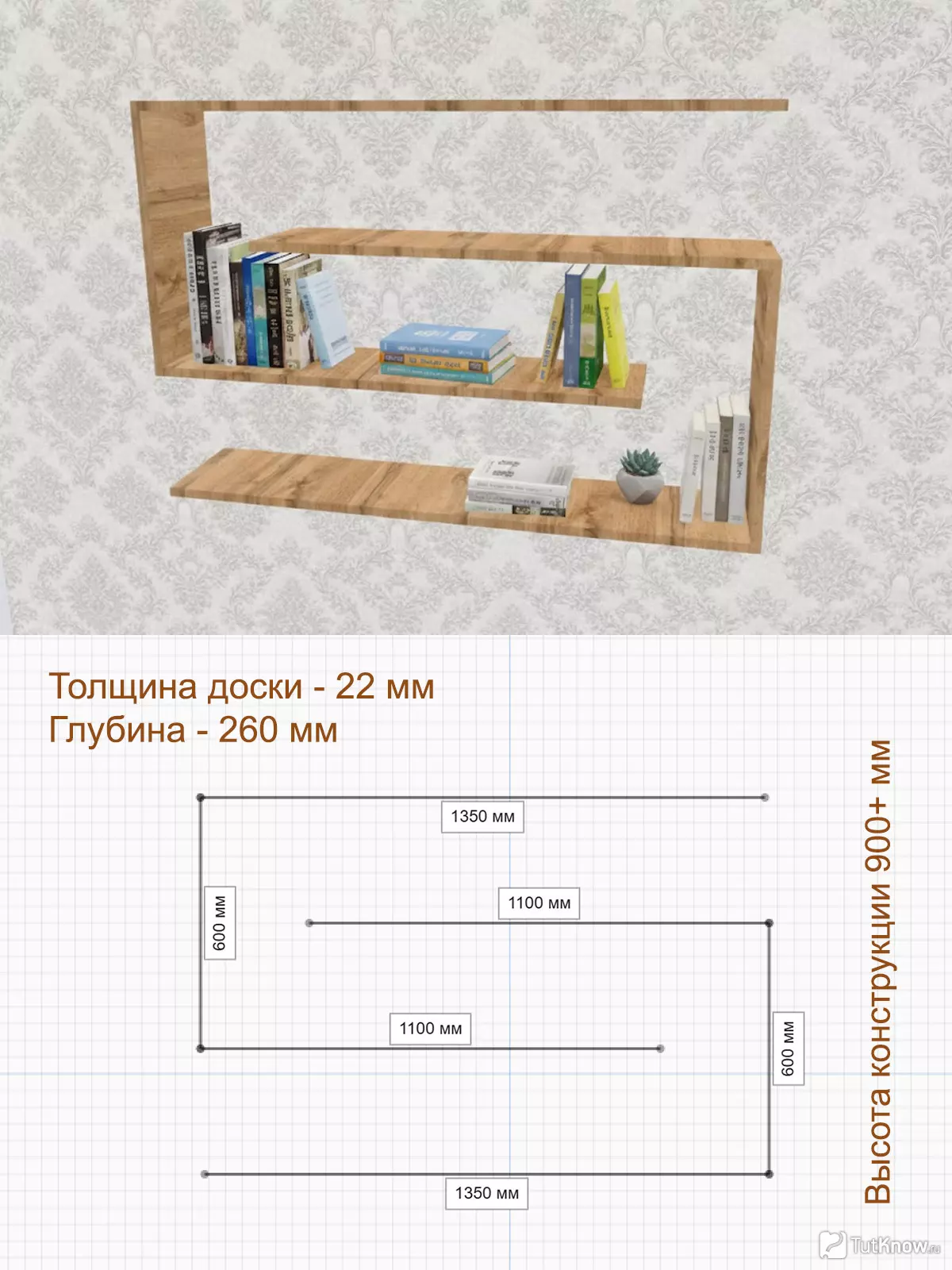

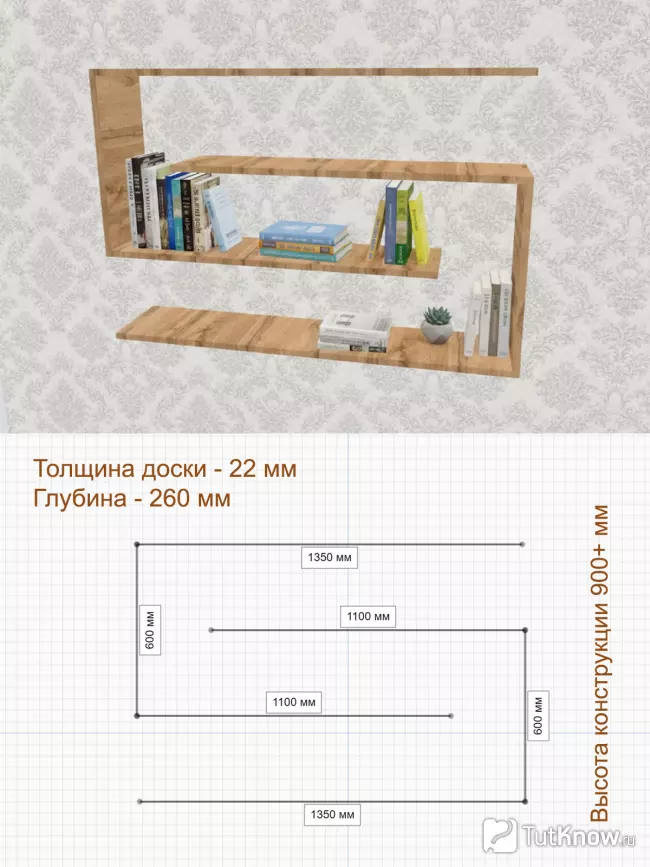

3. Длинная асимметричная полка с выносными краями

Конструкция с общей длиной около 1350 мм и центральной несущей частью. Крайние полки выступают за опоры, создавая визуальный эффект «парения».

{"v":1,"params":{"thickness":22,"depth":260,"matType":"dsp","matDens":650,"plateThk":18,"stdLen":3,"color":"#f2f2f2","texMode":"preset","texPreset":3,"texData":null,"texScaleMm":700,"grid":10,"snap":true,"autoRot":false,"dims2d":true,"wallOn":true,"wallGridOn":false,"wallColor":"#a07a54","wallTexMode":"preset","wallTexPreset":2,"wallTexData":null,"wallTexScaleMm":520},"elements":[{"id":"ed6389fd4f33f7819bcb00a43f","type":"line","x1":560,"y1":360,"x2":560,"y2":60},{"id":"e930dc8d40e270819bcb011d8e","type":"line","x1":560,"y1":360,"x2":110,"y2":360},{"id":"e78113ab8cc75719bcb014a37","type":"line","x1":110,"y1":360,"x2":110,"y2":-90},{"id":"e4b651d0b236c0819bcb018684","type":"line","x1":560,"y1":60,"x2":110,"y2":60},{"id":"ec71f134000c02819bcb01a971","type":"line","x1":110,"y1":-90,"x2":-190,"y2":-90},{"id":"e34fe9366da9f2819bcb01cffd","type":"line","x1":-190,"y1":-240,"x2":-190,"y2":210},{"id":"e266fe5c690e4f19bcb01dff2","type":"line","x1":-190,"y1":210,"x2":110,"y2":210},{"id":"e538344ff774bf19bcb02368d","type":"line","x1":-190,"y1":-240,"x2":-640,"y2":-240},{"id":"e1768b76af1cd819bcb0248c8","type":"line","x1":-640,"y1":-240,"x2":-640,"y2":60},{"id":"e5594f8396474719bcb025a5d","type":"line","x1":-640,"y1":60,"x2":-190,"y2":60}]}

Рекомендуемые параметры:

• Толщина доски — не менее 22 мм
• Глубина — 260 мм

Из-за увеличенных пролётов и выноса крайних частей использование доски менее 22 мм не рекомендуется. Полка рассчитана на книги среднего и большого формата.

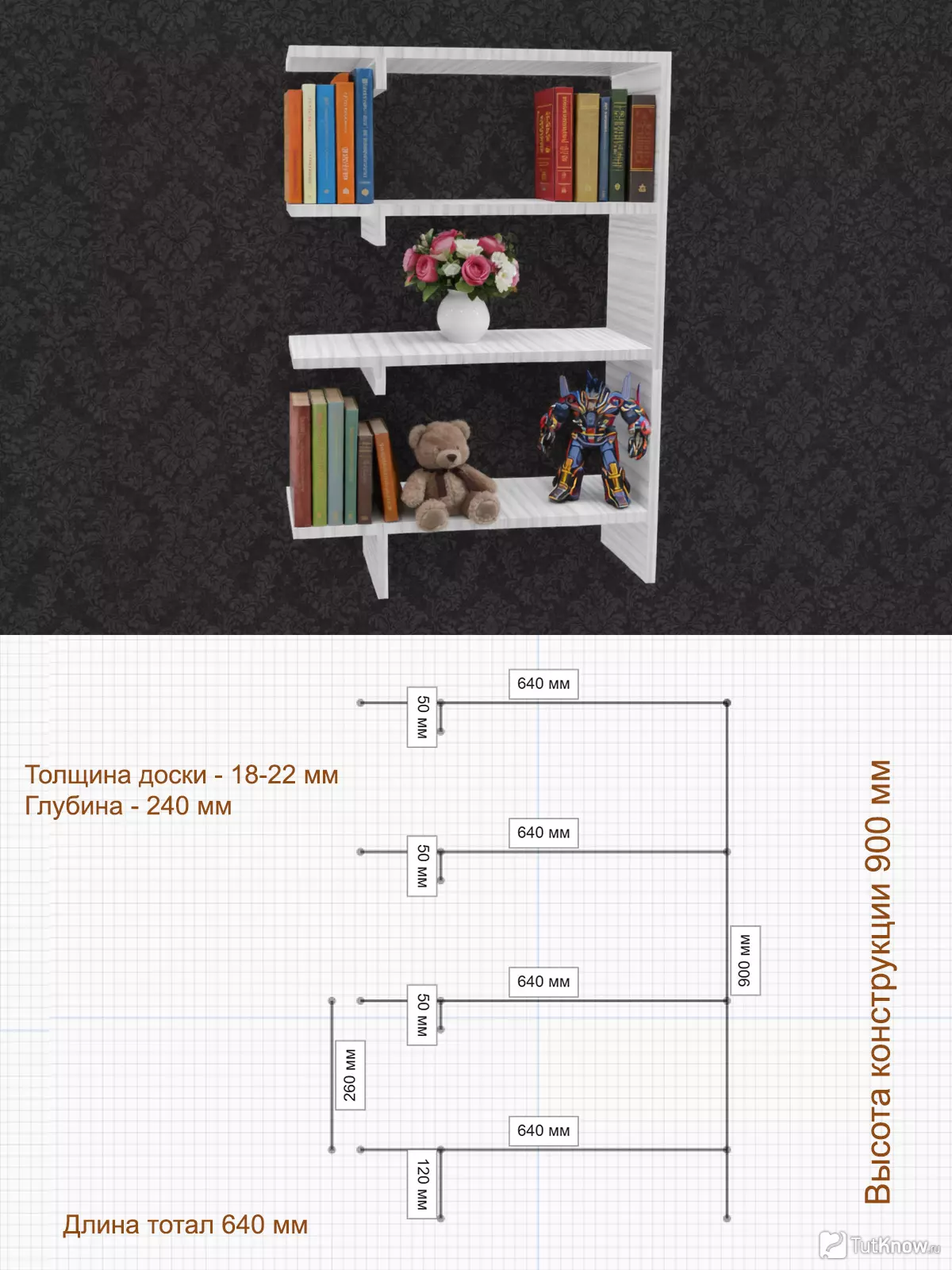

4. Компактная вертикальная полка для книг и декора

Небольшая полка с общей высотой около 900 мм и шириной до 640 мм. Подходит для детской комнаты, кабинета или узкой стены.

{"v":1,"params":{"thickness":18,"depth":240,"matType":"dsp","matDens":650,"plateThk":18,"stdLen":3,"color":"#f2f2f2","texMode":"preset","texPreset":6,"texData":null,"texScaleMm":700,"grid":10,"snap":true,"autoRot":false,"dims2d":true,"wallOn":true,"wallGridOn":false,"wallColor":"#a07a54","wallTexMode":"preset","wallTexPreset":2,"wallTexData":null,"wallTexScaleMm":420},"elements":[{"id":"e8343b997fd87a19bcb09279b","type":"line","x1":330,"y1":350,"x2":330,"y2":-550},{"id":"e2030e8a98d22619bcb09423e","type":"line","x1":330,"y1":-550,"x2":-310,"y2":-550},{"id":"e9b05b86fbb1d719bcb226c31","type":"line","x1":330,"y1":-290,"x2":-310,"y2":-290},{"id":"ea7e35959eae25819bcb22aa21","type":"line","x1":330,"y1":-30,"x2":-310,"y2":-30},{"id":"e9dc2b988c27b4819bcb22c939","type":"line","x1":330,"y1":230,"x2":-310,"y2":230},{"id":"e0acef2291c05419bcb23b057","type":"line","x1":-170,"y1":230,"x2":-170,"y2":350},{"id":"e397c725bc03fb819bcb25635e","type":"line","x1":-170,"y1":-30,"x2":-170,"y2":20},{"id":"ec94a73f5bef0719bcb257fe4","type":"line","x1":-170,"y1":-290,"x2":-170,"y2":-240},{"id":"eca98e085e2d1219bcb258f22","type":"line","x1":-170,"y1":-550,"x2":-170,"y2":-500}]}

Рекомендуемые параметры:

• Толщина доски — 18–22 мм
• Глубина — 240 мм

Нагрузка распределяется по вертикали, поэтому допустимо использование доски 18 мм. При размещении тяжёлых книг предпочтительнее 22 мм.

Все представленные чертежи подходят для самостоятельного изготовления. При выборе толщины доски всегда учитывай не только размеры полки, но и предполагаемую нагрузку.

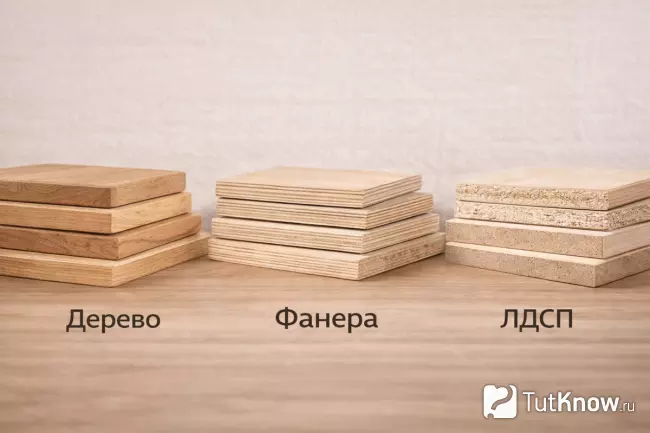

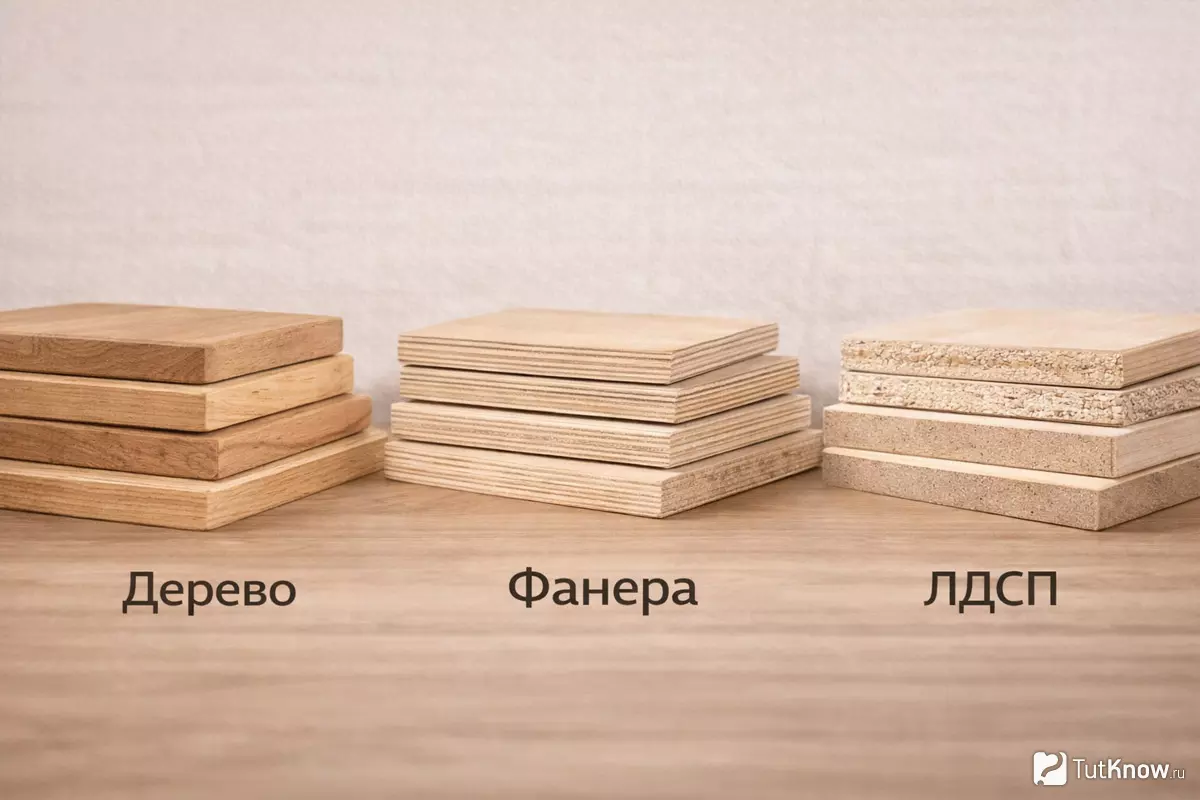

Материалы: дерево, фанера, ЛДСП

Выбор материала напрямую влияет на прочность полки, внешний вид и срок службы конструкции. Для книжных полок важно учитывать не только эстетику, но и способность материала держать постоянную нагрузку без прогиба.

Ниже — основные материалы, которые чаще всего используют при изготовлении полок для книг своими руками, с их плюсами, минусами и рекомендациями по применению.

Массив дерева

Самый надёжный и долговечный вариант. Полки из массива хорошо держат нагрузку, выглядят солидно и подходят для интерьеров любого стиля.

Рекомендуемая толщина: 22–25 мм для длинных пролётов, 18–22 мм для секционных конструкций.

• Отлично держит вес книг и альбомов
• Минимальный прогиб при правильной толщине
• Можно шлифовать, красить, покрывать маслом или лаком

Минусы: высокая цена, чувствительность к влажности, больший вес конструкции.

Лучше всего подходит для длинных настенных полок и конструкций без задней стенки.

Фанера (берёзовая, влагостойкая)

Практичный и прочный материал, который часто недооценивают. Качественная фанера по жёсткости превосходит ЛДСП и при этом легче массива.

Рекомендуемая толщина: 18–21 мм.

• Хорошая жёсткость и устойчивость к прогибу
• Меньше реагирует на перепады влажности
• Подходит для сложных и секционных конструкций

Минусы: требует аккуратной обработки кромок, не всем нравится вид слоёв.

Оптимальный вариант для полок сложной формы, «ступенек» и коробчатых модулей.

ЛДСП

Самый доступный и распространённый материал. Часто используется для недорогих полок и интерьерных решений.

Рекомендуемая толщина: строго 22 мм для книжных полок.

• Низкая стоимость
• Большой выбор декоров
• Лёгкость в раскрое

Минусы: боится влаги, слабее держит крепёж, при толщине 16–18 мм быстро прогибается.

Для длинных пролётов и нагруженных полок ЛДСП тоньше 22 мм использовать не рекомендуется.

Вывод: если нужна максимальная надёжность — выбирай массив, если баланс цены и прочности — фанеру, если бюджет ограничен — ЛДСП толщиной не менее 22 мм.

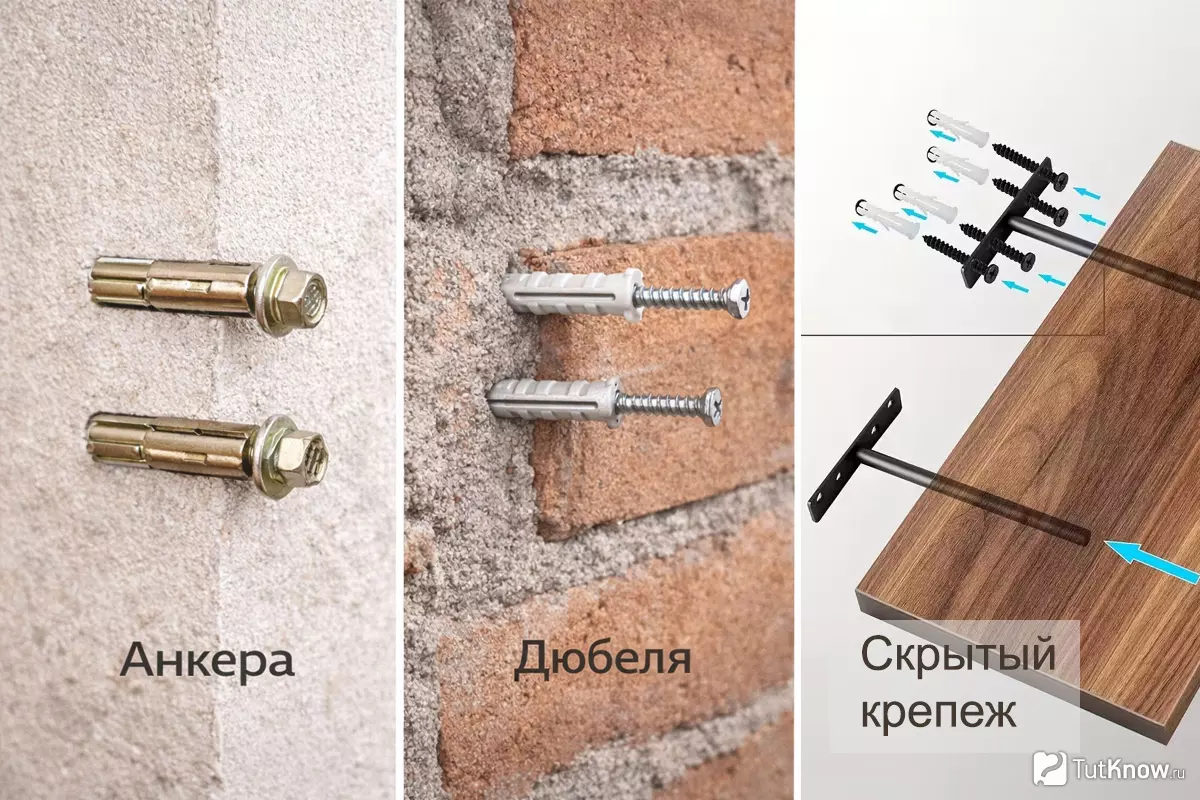

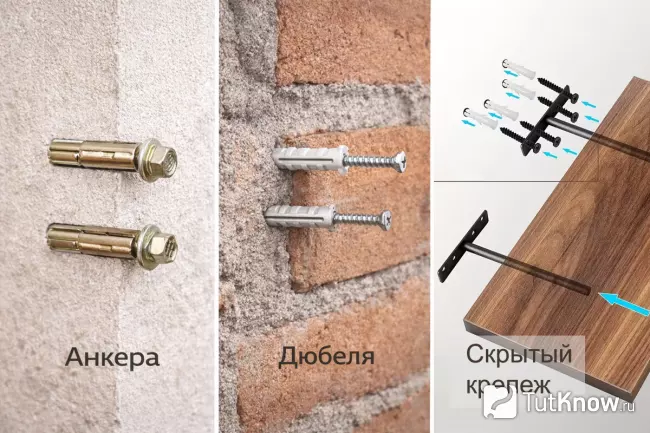

Крепление к стене: анкера, дюбеля, скрытый крепёж

Надёжное крепление к стене — ключевой момент при установке книжных полок. Даже правильно рассчитанная полка может деформироваться или сорваться, если крепёж подобран неверно или установлен с ошибками.

Выбор способа крепления зависит от веса конструкции, типа стены и формы полки. Для книжных полок всегда следует закладывать запас прочности.

Анкера

Анкерные болты используют для тяжёлых полок и нагруженных конструкций, особенно при монтаже на бетонные и кирпичные стены.

• Выдерживают большую нагрузку
• Подходят для длинных полок и секционных систем
• Обеспечивают жёсткую фиксацию без люфта

Рекомендации: для книжных полок использовать анкера диаметром не менее 8 мм, устанавливать минимум в двух точках по каждой несущей вертикали.

Дюбеля

Дюбеля применяют для полок средней нагрузки и стен из бетона, кирпича или газобетона. Это самый распространённый вариант крепления для домашних условий.

• Простота монтажа
• Широкий выбор размеров
• Подходят для большинства типовых стен

Рекомендации: для полок под книги выбирать дюбеля не менее 8 × 60 мм, избегать использования стандартных «универсальных» дюбелей без распорной зоны.

Скрытый крепёж

Скрытые системы крепления используют, когда важно сохранить чистый внешний вид полки без видимых элементов фиксации.

• Металлические штыри, входящие в тело полки
• Скрытые навесы внутри конструкции
• Профильные закладные элементы

Такой способ подходит для полок с толщиной доски от 22 мм и при условии точной разметки.

Важно: скрытый крепёж не рекомендуется для длинных полок без перегородок и для стен из гипсокартона без закладных.

Общий совет: для книжных полок лучше использовать комбинированный подход — скрытый крепёж для эстетики и дополнительные анкера или дюбеля для надёжности.

Инструменты и расходники для сборки

Для сборки книжной полки своими руками не требуется профессиональное оборудование, однако качественный инструмент значительно упрощает работу и повышает точность сборки. Ниже приведён минимальный и расширенный набор, который покрывает большинство конструкций.

Основной инструмент

Этот набор необходим в любом случае, независимо от сложности полки.

• Дрель или шуруповёрт с регулировкой крутящего момента
• Сверла по дереву и бетону (6–10 мм)
• Рулетка не менее 3 м
• Строительный уровень
• Карандаш и угольник для разметки

Инструмент для точной сборки

Используется при работе с секционными и коробчатыми полками, где важна геометрия.

• Струбцины для фиксации деталей
• Зенкер для утапливания шляпок саморезов
• Шлифовальная машинка или наждачная бумага
• Лобзик или циркулярная пила

Расходные материалы

Качество расходников напрямую влияет на прочность конструкции и внешний вид полки.

• Саморезы по дереву (4–5 мм)
• Дюбеля или анкера под тип стены
• Клей ПВА или столярный клей
• Заглушки под саморезы или шпаклёвка по дереву

Совет: не экономь на саморезах и крепеже. Дешёвый крепёж часто ломается при монтаже и снижает надёжность всей конструкции.

При наличии точных чертежей и правильно подобранного инструмента сборка книжной полки занимает минимум времени и не требует переделок.

Пошаговая сборка полки по чертежу

Сборку книжной полки следует выполнять строго по чертежу, без импровизаций по размерам. Это особенно важно для секционных и асимметричных конструкций, где любая ошибка приводит к перекосу.

Шаг 1: Подготовка и проверка деталей

Перед сборкой необходимо разложить все элементы и сверить их с чертежом.

• Проверить длину, глубину и толщину каждой детали
• Убедиться, что вертикальные и горизонтальные элементы совпадают по размерам
• Отметить лицевые и тыльные стороны

Если используется ЛДСП или фанера, кромку лучше обработать заранее.

Шаг 2: Разметка отверстий

Точная разметка — основа ровной сборки.

• Разметить точки крепления по чертежу
• Соблюдать одинаковые отступы от края (обычно 30–50 мм)
• Проверить углы угольником

Для скрытого крепежа разметка должна быть особенно точной.

Шаг 3: Предварительная сборка конструкции

Сборку рекомендуется начинать с несущих элементов.

• Собрать боковые и вертикальные перегородки
• Соединить горизонтальные полки с вертикалями
• Использовать струбцины для фиксации перед закручиванием

Все соединения желательно дополнительно проклеить столярным клеем.

Шаг 4: Проверка геометрии

После предварительной сборки обязательно проверить конструкцию.

• Измерить диагонали — они должны совпадать
• Проверить горизонтальность полок уровнем
• Убедиться в отсутствии перекосов

Исправлять геометрию нужно до окончательной фиксации.

Шаг 5: Окончательная фиксация

После проверки геометрии выполняется финальная затяжка крепежа.

• Утопить шляпки саморезов
• Удалить излишки клея
• Закрыть крепеж заглушками или шпаклёвкой

Шаг 6: Крепление полки к стене

Готовую конструкцию закрепляют к стене согласно выбранному способу крепления.

• Разметить точки крепления по уровню
• Просверлить отверстия в стене
• Закрепить полку анкерами или дюбелями

Важно: полка должна быть зафиксирована минимум в двух точках по высоте, а для длинных конструкций — в каждой несущей вертикали.

Сборка по чертежу позволяет получить ровную, прочную и долговечную книжную полку без необходимости переделок.

Ошибки новичков и полезные советы

Даже при наличии чертежей и хороших материалов начинающие мастера часто допускают одни и те же ошибки. Ниже — самые распространённые промахи и практические советы, которые помогут их избежать.

Типичные ошибки при изготовлении полок

• Слишком тонкая доска — использование 16–18 мм для длинных пролётов приводит к прогибу уже через несколько месяцев.
• Отсутствие расчёта нагрузки — полка держится, пока пустая, но начинает деформироваться после заполнения книгами.
• Редкий крепёж к стене — экономия на точках фиксации часто заканчивается расшатыванием конструкции.
• Неправильный тип дюбелей — универсальные дюбеля плохо держат нагрузку в рыхлых стенах.
• Сборка без проверки геометрии — перекосы становятся заметны только после установки.

Полезные советы

• Всегда закладывай запас прочности по толщине материала и креплению.
• Для полок длиннее 800 мм используй перегородки или секционную конструкцию.
• Перед монтажом к стене собери полку полностью и проверь уровнем.
• Не крепи книжные полки к гипсокартону без закладных элементов.
• Используй столярный клей вместе с механическим крепежом.

Главное правило: надёжность важнее внешнего вида. Правильно рассчитанная и закреплённая полка всегда выглядит аккуратно и служит годами без деформаций.

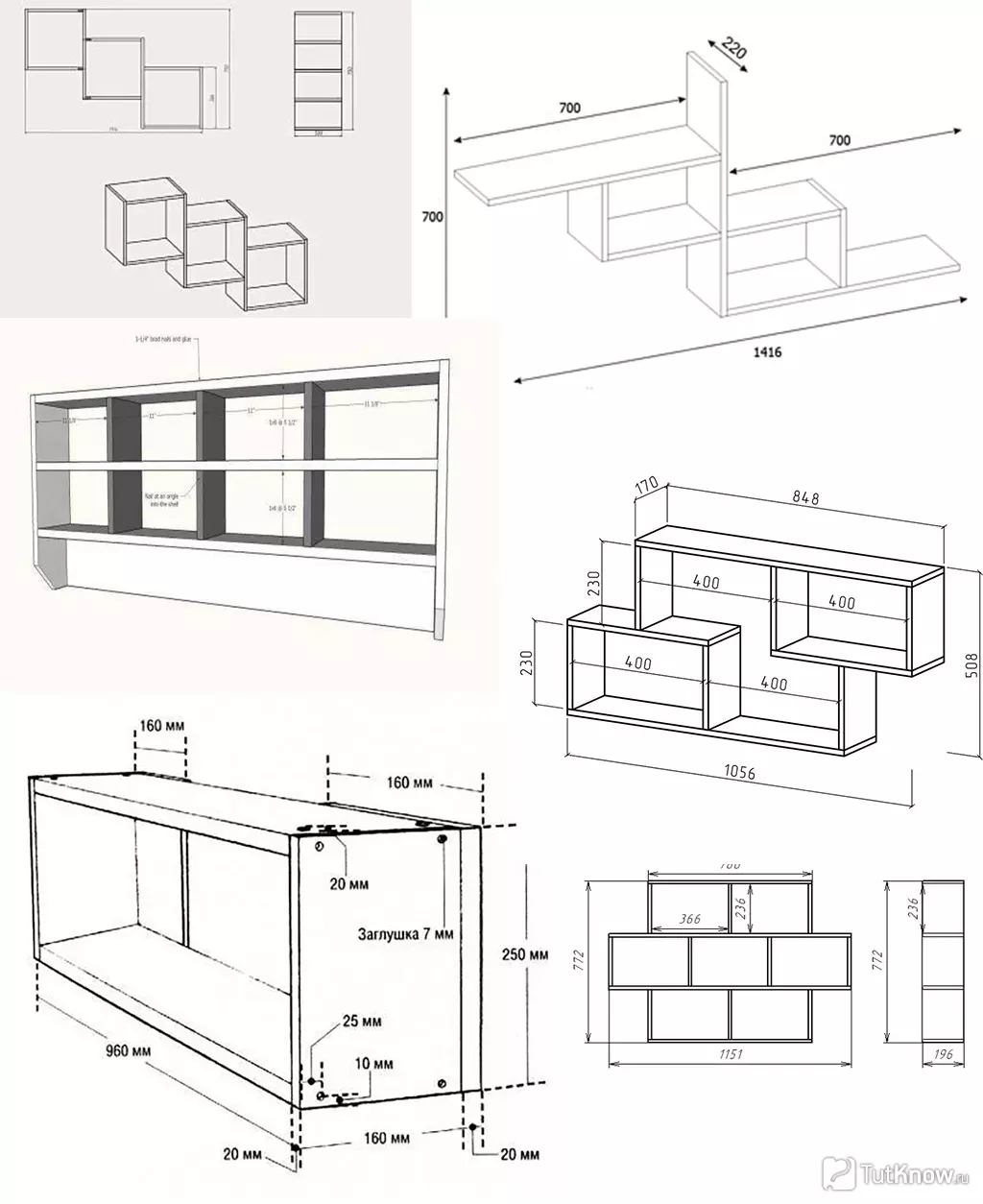

Другие чертежи книжных полок:
