Расширительный бак для водоснабжения

Расширительный бак в системе водоснабжения обычно не привлекает внимания, пока не появляются скачки давления, шум в трубах и частые включения насоса. Этот компактный резервуар принимает избыточный объём воды, снижает риск гидроударов, стабилизирует работу системы и помогает продлить срок службы насоса и арматуры. Важно понимать принцип его работы и учитывать ключевые параметры при выборе, чтобы оборудование справлялось с нагрузкой.

Для чего нужен расширительный бак в водоснабжении

Этот узел нужен, чтобы система работала ровно: без резких скачков давления, частых включений насоса и «ударов» в трубах при закрытии кранов. Внутри бака есть воздушная (или газовая) подушка и мембрана, которые принимают лишний объём воды и возвращают его обратно, когда расход возобновляется.

Какие задачи он решает на практике

• Стабилизирует давление при кратковременных изменениях расхода (открыли кран — закрыли кран).
• Снижает количество пусков насоса: небольшой запас воды в баке позволяет не запускать насос при каждом «глотке» воды.
• Гасит гидроудары, которые возникают при резком перекрытии потока и могут со временем «разбивать» фитинги, краны, соединения.
• Продлевает ресурс оборудования — меньше циклов включения/выключения, мягче режим работы автоматики и реле давления.
• Дает небольшой резерв воды при отключении электричества (в пределах полезного объёма бака).

Что будет, если бака нет или он «не в режиме»

• Насос начинает часто включаться и выключаться (быстрый износ, перегрев, срабатывание защиты).
• Давление «гуляет»: то сильная струя, то слабая, особенно заметно в душе и на смесителях.
• Появляются стуки и вибрации в трубах, быстрее начинают подтекать соединения.
• Автоматика работает на пределе: реле давления щёлкает чаще, выше риск некорректных настроек и сбоев.

Где особенно важен расширительный бак

Коротко о принципе работы

Когда давление растёт, вода частично заходит в бак и сжимает воздушную камеру через мембрану. Когда кран открывают и давление падает, сжатый воздух выталкивает воду обратно в систему. Поэтому важно, чтобы давление воздуха в пустом баке было правильно выставлено — иначе полезный объём будет маленьким, а эффект почти незаметным.

Чем расширительный бак отличается от гидроаккумулятора

Разница обычно не в «форме бака», а в том, какую задачу он решает в системе. Один компенсирует тепловое расширение воды и держит давление в безопасных пределах, другой работает как запас объёма под давлением и помогает реже включать насос.

Ключевое различие по назначению

• Расширительный бак нужен, чтобы принять лишний объём воды при нагреве (например, от бойлера), не допуская роста давления и срабатывания предохранительного клапана.
• Гидроаккумулятор создаёт «подушку» воды под давлением для водоразбора, сглаживает гидроудары и снижает количество пусков насоса в системе с реле давления.

Почему их часто путают

Внешне устройства похожи: металлическая ёмкость, мембрана (груша или диафрагма), ниппель для подкачки воздуха. Но режим работы разный: в контуре с нагревом важнее компенсация расширения, а в насосной схеме — запас воды и стабильное включение/выключение.

Можно ли заменить одно другим

Полной взаимозаменяемости нет: даже если поставить похожий по литражу бак, он может не дать нужного эффекта из-за другой логики работы и настроек. В быту встречается связка: для бойлера ставят отдельный расширительный бак на ГВС, а для насосной станции — гидроаккумулятор. Так система и защищена от перепадов, и работает без лишних включений насоса.

Быстрый ориентир по месту установки

• Если проблема проявляется при нагреве (капает клапан на бойлере, растёт давление) — чаще нужен бак для компенсации расширения.
• Если раздражают частые старты насоса и «пульсации» напора — обычно решает гидроаккумулятор с правильной настройкой давления.

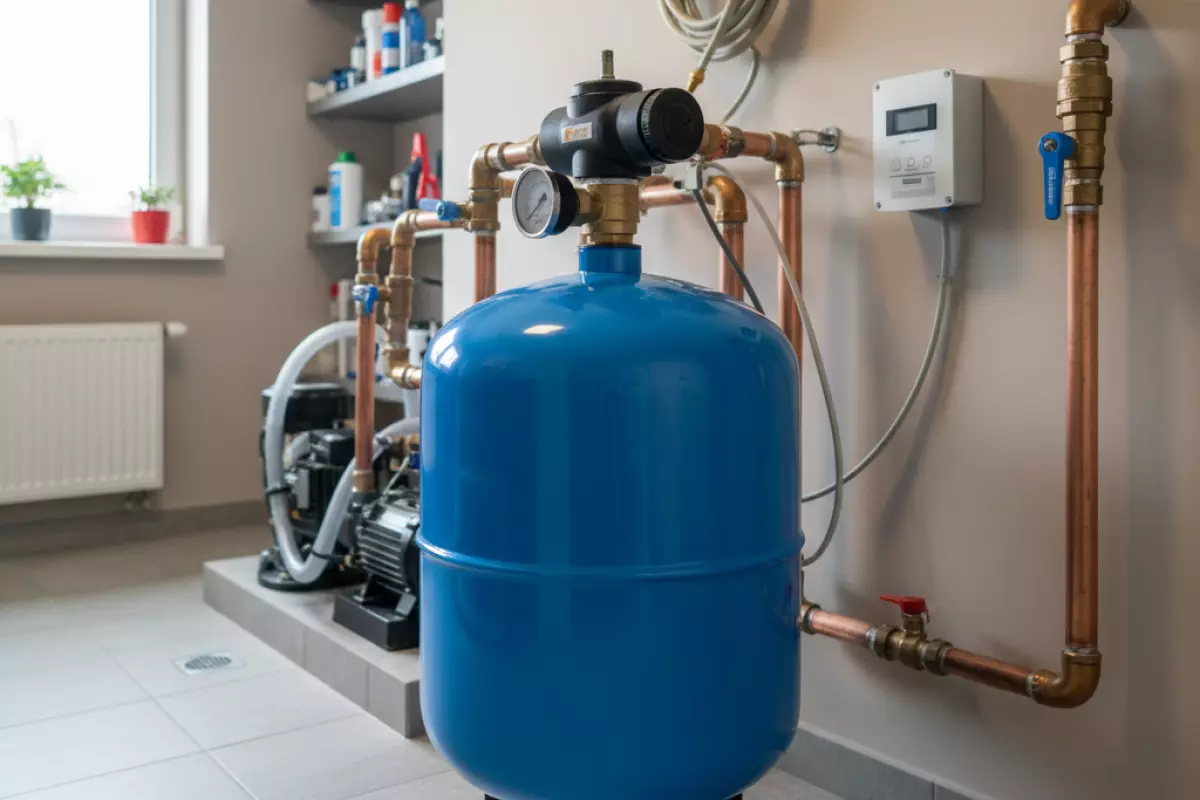

В каких системах требуется расширительный бак

Он нужен там, где в водяном контуре возможны скачки давления или есть риск частых включений насоса. Бак принимает лишний объём воды, сглаживает гидроудары и помогает держать давление ровнее — особенно заметно это в частных домах и на объектах с нестабильным разбором.

Частный дом со скважиной или колодцем

В автономном водоснабжении с насосом и реле давления бак обычно ставят почти всегда. Без него насос будет включаться при каждом коротком открытии крана, а это ускоряет износ автоматики и самого агрегата.

• Снижает количество пусков насоса при небольшом расходе.
• Делает напор более плавным, без резких «ударов» в трубах.
• Даёт небольшой запас воды на случай кратковременного отключения электричества.

Система с насосной станцией

У насосных станций гидроаккумулятор чаще всего уже предусмотрен конструкцией, но его объёма не всегда хватает. Если станция включается слишком часто или в доме много точек водоразбора, добавляют второй бак в линию — так проще добиться нормального режима работы.

Повышающие насосы в квартире или коммерческом помещении

Если стоит повысительный насос (например, для верхних этажей, душевых, моек, небольших кафе), бак помогает убрать «дёрганье» давления и уменьшить шум. Особенно актуально, когда насос запускается по протоку или по датчику давления и реагирует на любой краткий разбор.

Длинные магистрали, много потребителей, соленоиды и быстрые краны

В протяжённых трубопроводах и при наличии электромагнитных клапанов (стиральные/посудомоечные машины, системы полива, автоматика) вероятность гидроудара выше. Небольшой мембранный бак рядом с проблемным участком работает как «амортизатор».

Где он не обязателен или решает не ту задачу

• Централизованная подача без насосов: обычно достаточно редуктора давления и обратного клапана по схеме, а бак ставят только при конкретных проблемах (гидроудары, нестабильный напор).
• Накопительная ёмкость с поплавком: если вода подаётся самотёком и нет скачков, потребность в баке может отсутствовать.
• Отопление: там применяется расширительный бак, но он рассчитывается и подбирается по другим правилам (температурное расширение теплоносителя), не путать с водоснабжением.

Практический ориентир простой: если в системе есть насос и автоматика по давлению — бак почти всегда входит в базовую схему. Если насосов нет, его ставят по симптомам: гидроудары, нестабильный напор, срабатывание защиты или регулярные протечки на слабых местах.

Где и как устанавливать расширительный бак

Ставить бак лучше так, чтобы он «видел» давление системы без лишних сопротивлений и при этом оставался доступным для обслуживания. На практике это означает короткую подводку, понятную обвязку и место, где не мешают вибрации, мороз и случайные удары.

Выбор точки в системе

• После насоса, на напорной линии — самый частый вариант для частного дома: бак стабилизирует давление, снижает количество пусков насоса, гасит гидроудары.
• После фильтров тонкой очистки — если фильтры создают заметное падение давления, бак обычно ставят до «узких» элементов, чтобы он работал эффективнее. Но при этом важно, чтобы фильтры не оставались без защиты от гидроудара — иногда ставят бак до фильтров, а редуктор/защиту подбирают отдельно.
• Ближе к потребителям — допустимо, если длинная магистраль и скачки давления ощущаются на кранах. Однако при наличии насосной автоматики чаще удобнее держать бак рядом с насосом и реле давления.
• Для бойлера (ГВС) — отдельный бак ставят на холодный ввод перед водонагревателем, обычно между обратным клапаном/группой безопасности и бойлером (по схеме производителя), чтобы компенсировать тепловое расширение воды.

Ориентация и крепление

• Вертикальные модели ставят на пол или на штатные опоры; площадка должна быть ровной и жесткой.
• Горизонтальные чаще монтируют на кронштейны или на раму рядом с насосом. Следите, чтобы вес заполненного бака не «висел» на трубе.
• Крепление делайте через штатные лапы/кронштейны, а не за счет натяга подводки. Это уменьшает вибрации и риск течи на резьбах.

Обвязка: что поставить рядом

• Шаровый кран перед баком — чтобы можно было снять его без слива всей системы.
• Слив/дренаж (тройник с краном) — удобно для обслуживания и проверки давления воздуха.
• Американка или разъемное соединение — ускоряет демонтаж.
• Манометр — помогает видеть реальную картину и не «ловить» проблему по ощущениям.
• Реле давления (для насосной станции/скважинного насоса) — обычно ставят рядом с баком, чтобы корректно считывать давление.

Давление в воздушной камере: как настроить

Перед подключением проверьте давление воздуха через ниппель (как на автомобильном колесе). Его выставляют чуть ниже давления включения насоса (ориентир — на 0,1–0,2 бар меньше). Измерение корректнее делать при сброшенном давлении воды: перекрыли подачу, открыли кран, стравили воду — и только потом проверили/подкачали.

Практические мелочи, которые экономят время

• Доступ к ниппелю оставляйте свободным: проверка предзаряда — регулярная процедура.
• Не прячьте соединения в глухие короба: резьбы должны быть осматриваемыми.
• Учитывайте шум: рядом со спальней лучше не размещать узел с реле и насосом без виброизоляции.
• Проверяйте герметичность после монтажа: сначала на холодной воде, затем в рабочих режимах, чтобы увидеть возможные «подкапывания» на пиках давления.

Подключение бака к системе водоснабжения

Ставить расширительный бак нужно так, чтобы он работал «в паре» с насосом и не создавал лишних потерь давления. В бытовых системах его обычно врезают в напорную линию после насоса и обратного клапана, ближе к потребителям, но до фильтров тонкой очистки и водонагревателей. Если бак стоит далеко или подключен через узкое ответвление, он будет запаздывать и хуже гасить скачки.

Где именно врезаться

• С насосной станцией: бак подключают к напорному коллектору/тройнику рядом с реле давления и манометром. Так реле «видит» реальное давление в системе.
• С погружным насосом: схема та же — после обратного клапана на выходе из скважины/колодца и перед разводкой по дому.
• С бойлером: если стоит обратный клапан на входе ХВС в водонагреватель, для защиты от расширения воды нужен отдельный бак на ветке ХВС перед бойлером (часто меньшего объёма). Его не заменяет «общий» гидроаккумулятор, если обратный клапан отсекает участок.

Что понадобится из обвязки

• Тройник или коллектор для врезки (желательно с проходом не меньше диаметра магистрали).
• Шаровый кран перед баком — чтобы можно было снять его без слива всей системы.
• Разъёмное соединение («американка») для удобства обслуживания.
• Манометр рядом с реле давления — для настройки и диагностики.
• Гибкая подводка или короткий участок трубы без «душащих» переходов.
• Крепёж: настенный кронштейн для небольших моделей или опоры/площадка для напольных.

Порядок подключения: пошагово

1. Отключите питание насоса и сбросьте давление, открыв ближайший кран.
2. Выберите место с доступом к ниппелю (для проверки воздуха) и к арматуре. Не ставьте вплотную к стене и не прячьте так, чтобы потом пришлось разбирать отделку.
3. Соберите узел врезки: тройник/коллектор → кран → разъёмное соединение → вход бака. Резьбы уплотните подходящим материалом (лен/нить/паста) без «перетяга».
4. Подключите реле давления (если оно отдельно) в той же точке, где измеряется давление, иначе настройки будут «плавать».
5. Проверьте давление воздуха в баке через ниппель до заполнения водой и выставьте его под вашу автоматику (см. таблицу ниже).
6. Заполните систему, включите насос, дождитесь набора давления и проверьте все соединения на течи.
7. Сделайте контрольный прогон: несколько циклов «включение/выключение» насоса, оцените частоту стартов и стабильность напора.

Как настроить давление воздуха (коротко и по делу)

Воздушная подушка выставляется по «нижнему порогу» реле давления. Практическое правило: давление в баке делают примерно на 0,1–0,2 бар ниже давления включения насоса. Измерять нужно при нулевом водяном давлении (кран открыт, вода стравлена), иначе показания будут неверными.

Частые проблемы после монтажа и что проверить

• Насос включается слишком часто — малый объём бака, завышено давление воздуха, неверно выставлены пороги реле, есть утечки или подсос воздуха на всасывании.
• Рывки напора — бак подключен через заужение, установлен далеко от точки контроля, забит фильтр грубой очистки, неправильно работает обратный клапан.
• Вода не «заходит» в бак — давление воздуха выше давления включения, повреждена мембрана, перекрыт кран на подводке.
• Течь по резьбам — перетянуты фитинги, плохо уплотнены соединения, есть перекос на подводке (особенно у настенных установок).

После сборки оставьте доступ к ниппелю и крану: проверка воздушного давления раз в несколько месяцев заметно продлевает срок службы мембраны и снижает число пусков насоса.

Типичные ошибки при монтаже

Чаще всего проблемы начинаются не из-за самого бака, а из-за мелочей: неправильно выставленное давление, неудачное место врезки или отсутствие нормальной обвязки. Ниже — промахи, которые приводят к скачкам давления, частым включениям насоса и протечкам.

Ошибки с давлением и настройками

• Не проверяют заводское давление в воздушной камере. Перед установкой его нужно измерить манометром по ниппелю и при необходимости подкачать/стравить. «Как с завода» часто не совпадает с настройками системы.
• Путают логику настройки. Давление в баке обычно выставляют чуть ниже давления включения насоса (ориентир — на 0,1–0,2 бар). Если сделать выше — вода почти не будет заходить в мембрану, если сильно ниже — запас объёма будет меньше, чем ожидается.
• Регулируют реле давления, не трогая бак. После изменения порогов включения/выключения насоса нужно заново сверить давление в воздушной полости, иначе система начинает «нервничать».
• Проверяют давление на заполненной водой системе. Корректно измерять и настраивать воздушную камеру нужно при сброшенном давлении воды (кран открыт, насос обесточен), иначе показания будут неверными.

Ошибки по месту установки и обвязке

• Ставят бак «где удобно», а не «где работает». Оптимально — на участке после насоса и перед первой разветвляющейся точкой, чтобы он гасил гидроудары и стабилизировал давление во всей разводке.
• Слишком тонкая подводка. Узкая труба/шланг к баку создаёт сопротивление: мембрана не успевает принимать объём, и эффект от установки слабый.
• Нет запорного крана и сливного узла. Без крана и возможности стравить воду обслуживание превращается в разбор половины системы.
• Не ставят обратный клапан там, где он нужен. В некоторых схемах без него вода может «гулять» назад, из-за чего насос включается чаще, а давление плавает.
• Отсутствует фильтр грубой очистки перед арматурой. Песок и окалина быстро убивают реле, манометры и клапаны, а заодно провоцируют течи на соединениях.

Ошибки монтажа корпуса и подключения

• Подвешивают бак на трубе. Особенно актуально для горизонтальных моделей: вес воды и вибрации насоса со временем «разбалтывают» резьбы и фитинги. Нужна опора/кронштейн.
• Неправильная ориентация и доступ. Ниппель должен быть доступен для проверки, а соединения — для подтяжки и осмотра. Если всё «зашито», мелкая утечка превращается в большой ремонт.
• Перетягивают резьбовые соединения. Лён/нить/фум не спасают, если сорвать резьбу или треснуть штуцер. Тянуть нужно с чувством, а не «до упора».
• Игнорируют вибрации. Жёсткая подводка без компенсации и без нормального крепежа усиливает шум и ускоряет износ узлов.

После сборки полезно сделать простую проверку: обесточить насос, сбросить воду до нуля, ещё раз сверить давление по ниппелю, затем запустить систему и посмотреть, как быстро растёт давление и как часто включается насос. Если циклы короткие — почти всегда причина в настройке давления или в «узком горле» на подводке.

Как проверить работу расширительного бака

Проверка обычно сводится к двум вещам: держит ли бак нужное давление по воздуху и не повреждена ли мембрана. Удобнее всего делать это при отключённом насосе и сброшенном давлении воды в системе — так показания будут честными.

Что понадобится

• манометр (подойдёт автомобильный, но лучше с мелкой шкалой);
• насос или компрессор для подкачки;
• ключ/отвёртка для снятия колпачка с ниппеля;
• сухая салфетка (проверить, нет ли влаги у ниппеля).

Быстрая проверка по симптомам (без разборки)

• Насос включается слишком часто, даже при небольшом расходе — часто это признак потери воздуха в баке или маленького полезного объёма из-за неверной настройки.
• Давление «скачет»: то резко растёт, то быстро падает — бывает при недостатке воздуха или проблемах с мембраной.
• Из ниппеля при нажатии выходит вода — почти всегда означает разрыв мембраны (нужна замена груши/мембраны или бака целиком, зависит от конструкции).

Проверка давления воздуха в баке (правильный порядок)

1. Отключите насос от питания.
2. Перекройте подачу воды (если есть кран перед гидроаккумулятором) и откройте ближайший кран, чтобы стравить давление в трубах до нуля.
3. Найдите ниппель на воздушной части бака (обычно под пластиковым колпачком) и подключите манометр.
4. Сравните показание с настройками автоматики: давление воздуха должно быть чуть ниже порога включения насоса (обычно на 0,1–0,2 бар).
5. Если давление ниже нормы — подкачайте, если выше — стравите, затем повторно проверьте манометром.
6. Закрутите колпачок, закройте кран, включите насос и посмотрите, как система набирает давление.

Как понять, что мембрана целая

• Ниппель сухой, при кратком нажатии выходит только воздух — это хороший признак.
• После корректной подкачки насос начинает включаться реже, а давление меняется плавнее — значит, полезный объём бака работает.
• Если бак «не держит» эффект даже при правильном давлении воздуха, а утечек по ниппелю нет — мембрана может быть растянута или повреждена в другом месте, тогда помогает только замена.

Частые ошибки при проверке

• Мерить давление по ниппелю, не сбросив давление воды — показания будут завышены и настройка получится неправильной.
• Накачивать «на глаз» без манометра — разница в 0,3–0,5 бар уже заметно влияет на работу автоматики.
• Ставить давление воздуха выше давления включения насоса — бак почти не будет отдавать воду, и включения станут чаще.
