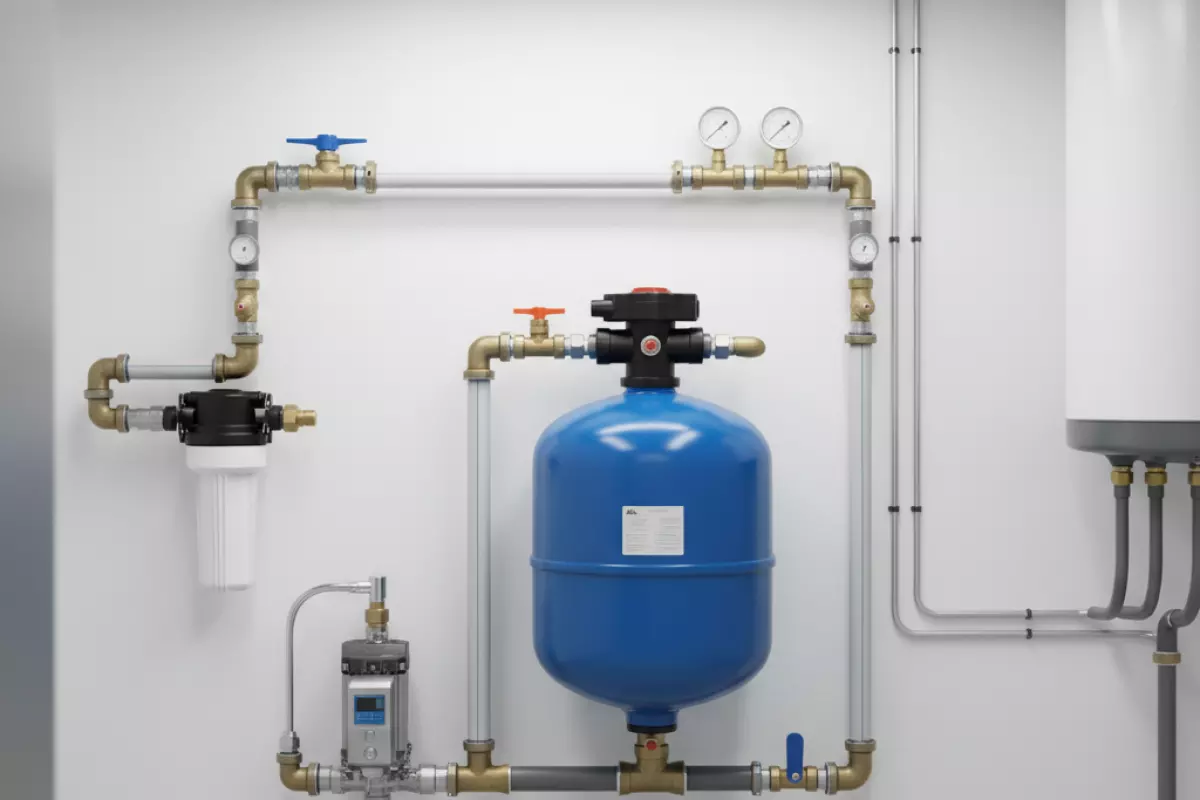

Гидроаккумулятор в системе водоснабжения

Гидроаккумулятор в системе водоснабжения нередко считают второстепенной деталью, пока не начинаются скачки давления, частые включения насоса и шум в трубах. Бак с мембраной накапливает запас воды и компенсирует перепады, сглаживая гидроудары и поддерживая ровный напор. Он снижает нагрузку на насос, экономит электроэнергию и продлевает срок службы оборудования. Разберёмся, как он устроен и как выбрать подходящий объём и давление.

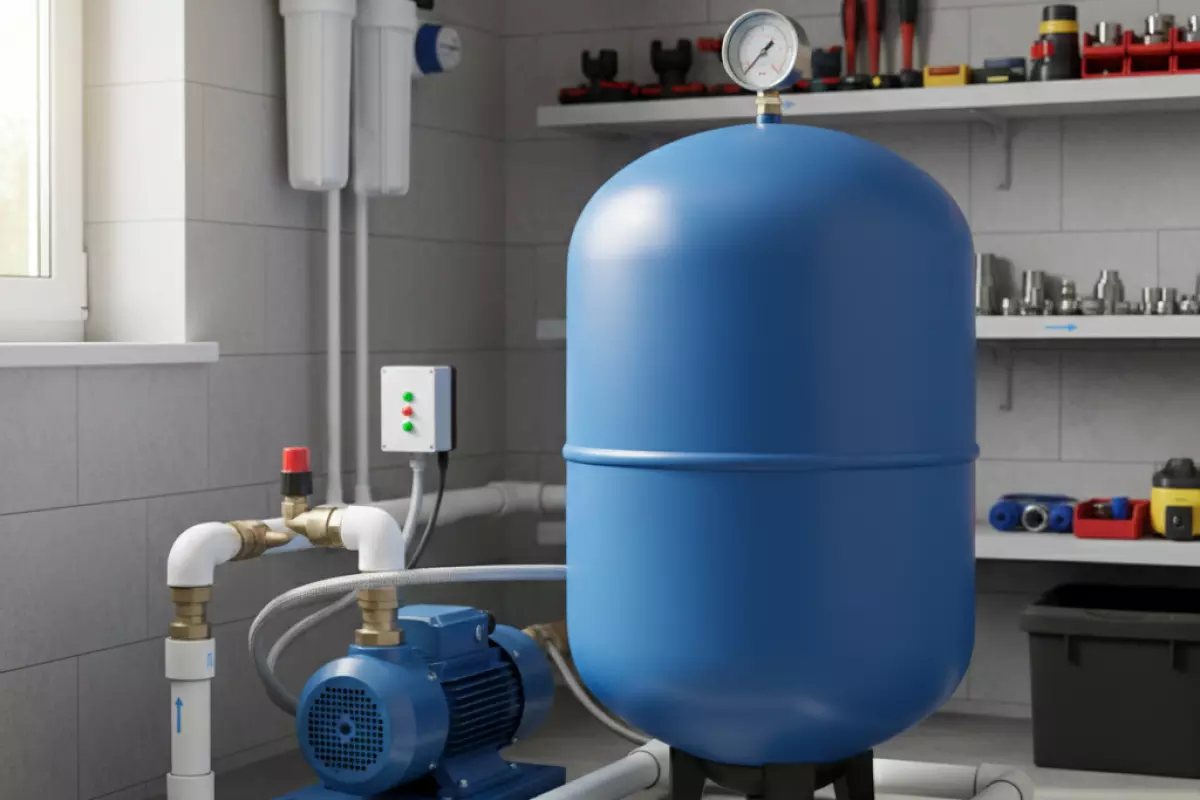

Зачем гидроаккумулятор нужен в системе водоснабжения

Главная польза бака с мембраной — он накапливает небольшой запас воды под давлением и делает работу насоса более спокойной. В итоге кран открывается без резких провалов, автоматика не «дергается» на каждом стакане воды, а оборудование служит дольше.

Какие задачи он решает на практике

• Снижает число запусков насоса. Вместо включения при каждом коротком водоразборе насос отрабатывает реже, но более длинными циклами.
• Стабилизирует давление. Мембрана и воздушная подушка сглаживают перепады, поэтому душ и смесители работают предсказуемее.
• Компенсирует гидроудары. При резком закрытии крана или срабатывании клапанов ударная волна частично «гасится» в баке.
• Дает небольшой резерв воды. При кратковременном отключении электричества можно набрать пару литров, пока давление не упадет до порога включения.
• Помогает автоматике. Реле давления получает более ровные условия работы: меньше ложных срабатываний и «дребезга» контактов.

Что меняется в ощущениях и в ресурсе оборудования

Без мембранного бака система часто ведет себя «нервно»: кран чуть приоткрыли — насос стартанул, закрыли — остановился. Такие частые пуски нагружают электродвигатель, контакты реле и обратный клапан, а также увеличивают риск перегрева при неблагоприятных условиях (например, летом в кессоне).

С накопительной емкостью под давлением водоразбор становится более плавным: мелкие потребления (умыться, сполоснуть руки, набрать чайник) могут проходить вообще без включения насоса — до тех пор, пока давление не опустится до нижнего порога.

Типовые проблемы, которые он помогает убрать

Коротко о важном: без правильной настройки эффекта не будет

Чтобы бак реально выполнял свою роль, критичны две вещи: давление воздуха в пустом баке и уставки реле. Если воздуха мало — полезный объем почти пропадает, если слишком много — вода в емкость почти не заходит. Поэтому после монтажа обычно проверяют подкачку и подстраивают пороги включения/отключения так, чтобы между ними был понятный «запас».

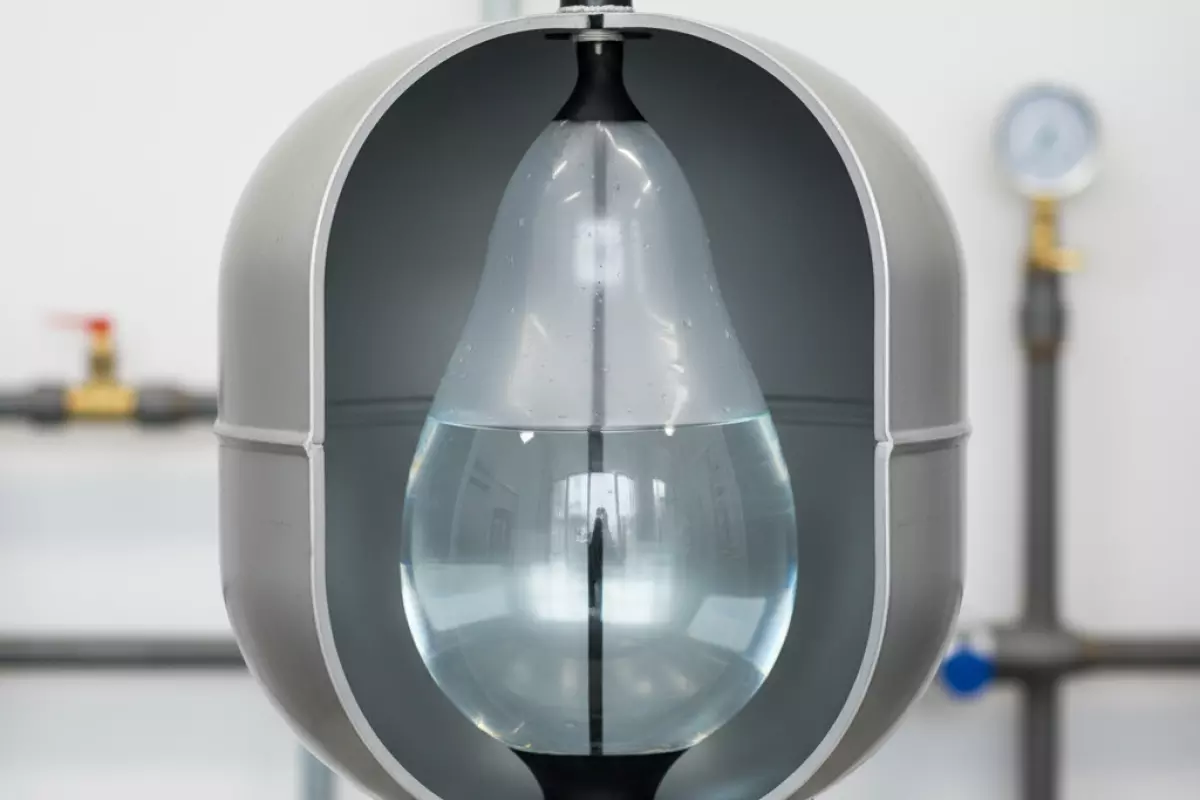

Как устроен гидроаккумулятор внутри

Внутри это не просто «бак с водой», а узел, где вода и воздух разделены эластичной мембраной. За счёт сжатого воздуха создаётся запас давления: насос не включается при каждом открытии крана, а система работает ровнее.

Основные элементы и что они делают

• Корпус — стальной резервуар, который держит давление и защищает внутренности от механических повреждений.
• Мембрана (груша) или диафрагма — резиновая вставка, отделяющая воду от воздушной полости. Вода находится внутри мембраны, а снаружи — воздух.
• Воздушная камера — объём с предзарядом (обычно через ниппель). Именно она «пружинит», сжимаясь при заполнении водой.
• Фланец/патрубок подключения — вход воды в мембрану; часто через него же выполняют обслуживание и замену груши.
• Ниппель (клапан) — точка, через которую проверяют и подкачивают воздух обычным насосом с манометром.
• Уплотнения и крепёж — мелочи, от которых зависит герметичность: прокладки, кольца, болты фланца.

Как это работает на практике

1. Насос подаёт воду в мембрану, она расширяется и занимает часть объёма корпуса.
2. Воздух вокруг мембраны сжимается и накапливает энергию, повышая давление.
3. Когда кран открывают, вода выходит из мембраны, воздух разжимается и «дожимает» поток без мгновенного старта насоса.
4. При падении давления до порога реле насос снова включается и цикл повторяется.

Чем отличаются конструкции: мембрана и диафрагма

На что смотреть при разборе симптомов

• Насос щёлкает слишком часто — нередко упал предзаряд воздуха или мембрана потеряла герметичность.
• Из ниппеля идёт вода — почти всегда это признак повреждения мембраны: вода попала в воздушную камеру.
• Давление «пилит» вверх-вниз — возможны неправильные настройки реле, малый объём бака или проблемы с воздухом.

Вся «магия» держится на правильном балансе: воздух должен быть накачан до нужного значения, а мембрана — оставаться целой и эластичной. Тогда запас воды и стабильность давления получаются без лишних запусков насоса.

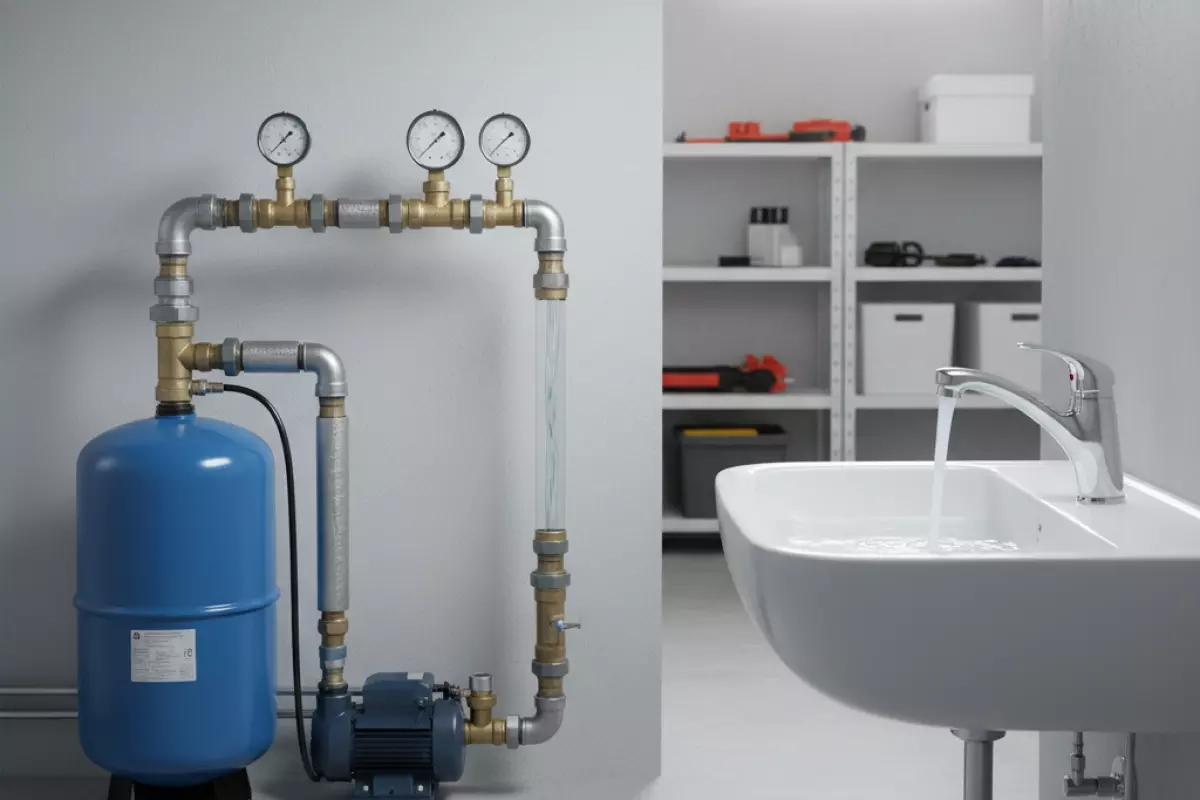

Как гидроаккумулятор влияет на давление воды

Работа бака с мембраной сводится к простому эффекту: он накапливает часть объёма и отдаёт его при разборе, поэтому напор в кране становится ровнее, а насос включается реже. Вместо резких провалов и скачков система получает «буфер», который сглаживает изменения при открытии/закрытии смесителей.

Что происходит при разборе воды

• Когда вы открываете кран, сначала расход покрывается запасом из гидроаккумулятора — давление падает не мгновенно, а плавно.
• По мере опустошения бака давление снижается до нижнего порога реле, после чего запускается насос.
• Насос поднимает давление до верхнего порога, бак снова набирает воду и цикл повторяется.

Почему без него напор «гуляет»

Если в системе нет объёмного демпфера, любое кратковременное открытие крана приводит к немедленному падению давления и частым пускам насоса. Плюс появляются гидроудары: при резком закрытии потока давление кратковременно подскакивает, что неприятно для арматуры и соединений.

Настройки, от которых зависит стабильность

На ровность напора сильнее всего влияют два параметра: давление воздуха в баке (предзаряд) и уставки реле давления. Если предзаряд слишком низкий, полезный запас воды уменьшается, а перепады ощущаются сильнее. Если слишком высокий — бак почти не отдаёт воду, и эффект сглаживания пропадает.

• Предзаряд обычно делают чуть ниже давления включения насоса (часто на 0,1–0,2 бар).
• Порог включения задаёт минимально комфортный напор в точках водоразбора.
• Порог отключения ограничивает максимальное давление и влияет на объём воды, который успевает накопиться.

Практический итог

Правильно настроенный гидроаккумулятор не «делает» давление выше сам по себе, а удерживает его в комфортном диапазоне между уставками реле и гасит кратковременные колебания. В быту это ощущается как более ровная струя, меньше щелчков реле и заметно более спокойная работа труб и фитингов.

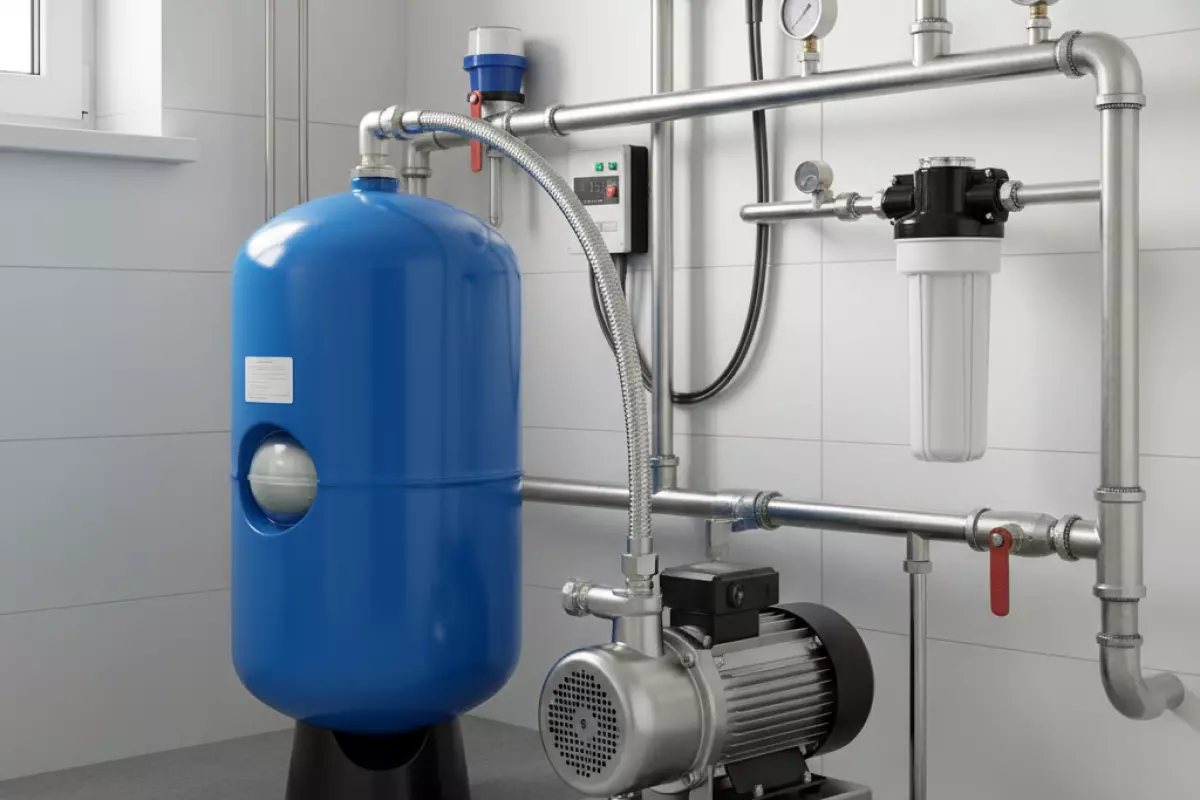

Роль гидроаккумулятора в защите насоса

Смысл бака с мембраной в том, чтобы сгладить работу системы: часть воды хранится под давлением и отдается в сеть без мгновенного запуска электродвигателя. В результате насос включается реже, работает более ровно и меньше нагревается, а давление в кранах не «пилит» вверх-вниз при каждом открытии.

Как именно гидробак снижает износ

• Уменьшает число пусков — самый «тяжелый» режим для электродвигателя и автоматики. Чем меньше стартов в сутки, тем дольше живут реле/контактор, конденсатор и подшипники.
• Стабилизирует давление — реле давления не дергается от кратковременных просадок, а насос не уходит в частые короткие циклы «включился на 5–10 секунд и выключился».
• Гасит гидроудары — при резком закрытии смесителя или срабатывании обратного клапана часть импульса «съедает» воздушная подушка, снижая ударные нагрузки на крыльчатку, фитинги и трубопровод.
• Дает запас воды на малых разборах — капающий кран, набор бачка унитаза или короткое мытье рук часто проходят без запуска, что особенно заметно в небольших домах и дачах.

Что бывает без гидроаккумулятора

При прямом включении по реле давления система быстро превращается в «мигалку»: открыли кран — пуск, закрыли — останов. На поверхностных моделях это часто сопровождается шумом и вибрациями, а на погружных — ускоренным износом пусковой части и перегревом при частых стартах. Плюс возрастает риск гидроудара при резком перекрытии потока.

Какие настройки реально влияют на ресурс

• Предзаряд воздуха в пустом баке обычно держат на 0,1–0,2 бар ниже давления включения. Если сделать больше — воды в баке почти не будет, и защита от частых пусков пропадет. Если сильно меньше — мембрана перерастягивается и быстрее стареет.
• Разница между включением и отключением (дельта реле) должна быть разумной: слишком маленькая — снова частые циклы, слишком большая — заметные перепады в кране.
• Объем бака подбирают не «на глаз», а под расход и допустимое число запусков в час. Маленький объем при активном водоразборе почти не дает эффекта.

Практичные признаки, что защита работает

• При кратковременном открытии крана насос не стартует каждый раз.
• Включения происходят реже, но на более длинное время, без «дробления» на короткие циклы.
• Манометр поднимается и падает плавно, без резких скачков.

Если при наличии бака насос все равно часто включается, обычно причина в неверном давлении воздуха, слишком маленьком объеме, утечках в системе или некорректной настройке реле. Проверка этих пунктов почти всегда дает больший эффект, чем попытка «дожать» проблему регулировкой одного винта.

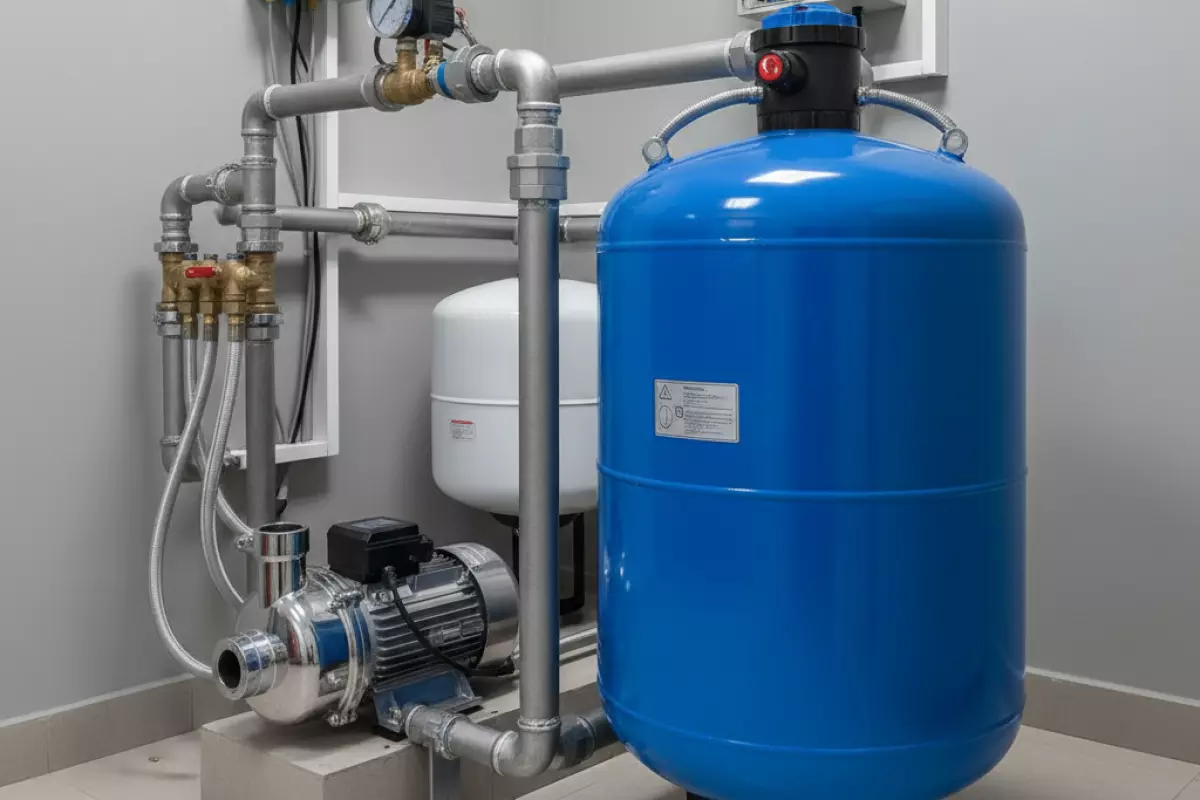

Какой объем гидроаккумулятора нужен для дома

Ориентироваться стоит не на «сколько литров в баке», а на полезный запас воды между включениями насоса. Чем он больше, тем реже стартует насос, тише работает система и дольше живет автоматика. Но слишком большой бак тоже не всегда оправдан: он дороже, занимает место и при редком разборе вода может дольше «стоять».

От чего зависит выбор

• Производительность насоса (л/мин) и его минимально допустимое время работы за один цикл.
• Настройки реле давления: разница между включением и отключением (например, 1,5–3,0 бар) напрямую влияет на полезный объем.
• Пиковый расход: сколько точек может открыться одновременно (душ, кран на кухне, стиралка, полив).
• Режим проживания: постоянно, дача по выходным, сезонное использование.
• Место установки: вертикальный/горизонтальный, ограничение по высоте, доступ для обслуживания.

Быстрый практичный ориентир по литражу

Для большинства бытовых систем берут бак так, чтобы насос включался не чаще, чем раз в 30–60 секунд при обычном разборе. Если давление настроено с небольшим «разбегом» (например, 2,0–3,0 бар), полезный запас будет заметно меньше паспортного объема, и это нормально.

Как прикинуть объем более точно

Упрощенный подход такой: определите желаемую частоту пусков и оцените, сколько воды вы хотите «забирать» между включениями. Для комфортной работы часто стремятся к полезному запасу хотя бы 8–15 л, а при активном водоразборе — больше. Дальше учитывайте, что полезный запас обычно составляет лишь часть от номинального литража и зависит от настроек давления и предзаряда.

• Шаг 1. Посмотрите подачу насоса (л/мин) и решите, сколько секунд он должен работать за цикл (обычно не меньше 30–60 секунд).
• Шаг 2. Прикиньте, какой расход бывает «короткими включениями» (кран на 10–20 секунд, смыв, набор бачка).
• Шаг 3. Подберите номинальный объем с запасом, чтобы система не переходила в частые старты при таких сценариях.

Частые ошибки при подборе

• Брать «впритык»: маленький бак приводит к частым включениям и ускоренному износу реле и насоса.
• Игнорировать настройки давления: при малой разнице между включением и отключением полезный объем резко падает.
• Не проверять предзаряд: если давление воздуха выставлено неправильно, бак работает неэффективно и может давать скачки напора.
• Пытаться решить объемом проблемы насоса: если не хватает производительности или есть подсос воздуха, увеличение литража не «вылечит» причину.

Если сомневаетесь между двумя вариантами, чаще разумнее выбрать следующий по объему: он снизит количество пусков и сделает работу системы спокойнее, особенно при нескольких точках водоразбора.

Где правильно устанавливать гидроаккумулятор

Размещать бак лучше там, где к нему есть доступ для проверки давления воздуха, подкачки и обслуживания арматуры. Обычно это кессон, техпомещение, котельная или отдельный шкаф рядом с вводом воды. Если поставить его «в неудобный угол», потом сложно будет и манометр посмотреть, и мембрану заменить.

Базовое правило по месту в схеме

В типовой системе с насосом и реле давления емкость ставят на напорной линии после насоса и обратного клапана, максимально близко к точке, где измеряется давление (реле/датчик). Так автоматика видит реальную картину, а насос включается реже и без «дерганья».

• Для скважинного насоса: в доме или в кессоне, на линии после ввода, рядом с реле давления и манометром.
• Для насосной станции: чаще всего бак уже в составе станции; если добавляете второй — ставьте его после станции на той же магистрали.
• Для повышения давления в квартире: после фильтров и редуктора (если он есть), но до коллекторов/разводки, чтобы стабилизировать давление на весь контур.

Требования к помещению и условиям

• Температура без замерзания. Вода в мембране и фитингах не должна промерзать. В неотапливаемых зонах нужен утепленный кессон или перенос в теплое помещение.
• Сухо и без конденсата. Постоянная сырость ускоряет коррозию фланца и резьбовых соединений.
• Ровное основание и фиксация. Вертикальные модели ставят на штатные ножки, горизонтальные — на раму/кронштейны. Вибрации от насоса лучше гасить гибкими вставками.
• Доступ к ниппелю и фланцу. Оставьте место, чтобы подлезть насосом для подкачки и ключом для обслуживания.
• Безопасный слив. Рядом удобно иметь трап/слив или возможность слить воду при ремонте.

Что важно по гидравлике: чтобы работало стабильно

• Короткая подводка. Чем меньше лишних метров и «узких мест» до точки контроля давления, тем меньше скачков и ложных срабатываний реле.
• Правильный тройник/коллектор. Часто используют «пятерник»: на нем удобно собрать манометр, реле, выход в систему и подключение бака.
• Обратный клапан на своем месте. Он должен исключать слив воды обратно в скважину/колодец, иначе давление будет падать и насос станет включаться чаще.
• Запорный кран и сливной штуцер. Они позволяют снять емкость без остановки всей системы надолго и без потопа.

Типовые варианты размещения: плюсы и минусы

Частые ошибки при выборе места

• Ставят далеко от реле давления, из-за чего автоматика реагирует с задержкой и появляются «пиления» по включениям.
• Размещают в зоне минусовых температур или там, где невозможно нормально утеплить.
• Не оставляют места для подкачки воздуха и замены мембраны.
• Подключают через тонкие шланги/фитинги с сильным заужением, и бак «как будто есть», но толку мало.
• Не ставят запорный кран и слив — любое обслуживание превращается в разбор половины системы.

Если выбирать между «ближе к насосу» и «удобнее обслуживать», обычно выигрывает вариант в теплом доступном месте рядом с узлом автоматики. Так проще держать давление под контролем и быстро решать вопросы без лишней разборки.

Типичные проблемы при работе гидроаккумулятора

Сбои обычно проявляются одинаково: насос включается слишком часто, давление «плавает», из крана идут рывки или в баке слышны нетипичные звуки. Почти всегда причина сводится к неправильному давлению воздуха, износу мембраны, ошибкам настройки реле или проблемам с герметичностью.

Как понять, что что-то не так: быстрые признаки

• насос щёлкает каждые 10–30 секунд даже при небольшом разборе воды;
• напор то сильный, то резко падает;
• манометр «дергается» и не держит стабильные значения;
• из ниппеля при проверке идёт вода (а не воздух);
• после остановки насоса давление быстро уходит «в ноль» без разбора воды;
• появились хлопки, бульканье, вибрации при заполнении бака.

Частые причины и что можно сделать своими руками

Ошибки, из-за которых проблемы возвращаются

• Проверка давления «на ходу» — измерять нужно при отключенном питании и полностью сброшенном давлении воды.
• Подкачка «на глаз» — лучше ориентироваться на уставку включения реле и держать запас 0,1–0,2 бар ниже неё.
• Слишком большой разрыв между включением и выключением — насос реже стартует, но возрастает риск ударов и дискомфорта по напору.
• Игнорирование обратного клапана — при его подсосе система может терять давление, даже если бак исправен.

Мини-памятка по безопасной проверке

1. Отключите насос от сети.
2. Откройте кран и стравите воду до «нуля» по манометру.
3. Измерьте давление воздуха на ниппеле и скорректируйте его.
4. Закройте кран, включите питание и проверьте, как система набирает и держит давление.
