Разметка фундамента: технология ТИСЭ

Автор:
Инженер-строитель, стаж — 27 лет
В статье подробно рассмотрен простой и проверенный временем способ разметки фундамента. Приведён пример разметки фундамента по технологии ТИСЭ, но эта технология с успехом также может быть применена к разметке столбчатых и ленточных фундаментов.
Разметка является очень важным элементом при возведении фундамента. Насколько тщательно будет произведена разметка и соблюдены прямые углы, будет зависеть качество постройки всего дома. Технология разметки, приведённая в этой статье на сайте TutKnow.ru, подходит для разметки фундамента ТИСЭ, столбчатого и ленточного фундамента.

Для проведения разметки понадобятся рулетка, колышки и строительный шнур. В результате должен получиться размеченный внешний контур и внутренний контур ростверка.

Разметка внешнего контура ростверка по ТИСЭ



Простой и надёжный способ разметки фундамента использует теорему Пифагора для определения гипотенузы прямоугольного треугольника: c=?(a?+b?).

Разметка фундамента: технология ТИСЭ

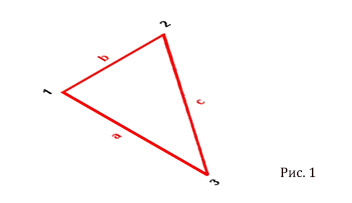

Разметка фундамента начинается с отметки первой стороны дома, при этом следует учитывать его расположения относительно сторон света. Для разметки стороны a ставим кол в точке 1, соответствующей этому же углу, и имея в виду будущее расположение дома относительно севера и юга, устанавливаем кол в углу 3 (смотри рис. 1). Затем отмеряем шнур равный по расстоянию b и втыкаем колышек, не забивая его, чтобы между сторонами a и b был угол примерно 90°. Рассчитываем гипотенузу c по формуле c=?(a?+b?). Точно отмеряем шнур равный расчётной длине и натягиваем его между колышками 3 и 2. Перемещая колышек 2, добиваемся равномерной без провисания, натяжки шнуров b и c. Забиваем колышек 2. Один прямой угол между сторонами a и b готов (рис. 1).

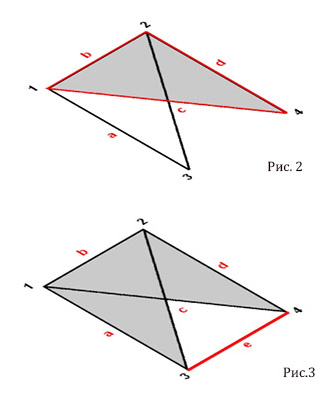

В результате имеем три размеченных угла дома и две стороны (a, b). Чтобы разметить оставшиеся две стороны (d, e), нужно наметить четвёртый угол дома. Для этого по принципу, описанному выше, размечаем второй прямоугольный треугольник (на рис. 2 отмечен красным цветом). Теперь, соединив колышки 3 и 4, получим четвертую сторону e и окончательно размеченный внешний контур фундамента (рис. 3). Остаётся проверить равенство диагональных прямых с крайними точками 1 и 4, а потом 2 и 3. Разметка сделана правильно при выполнении условия их равенства.

Разметка внутреннего контура ростверка



Разметка фундамента: технология ТИСЭ

Для разметки внутреннего контура ростверка необходимо от каждого угла строения в две стороны, отмерить промежуток по размеру ширины ростверка, в нашем примере – 350мм. Получатся вспомогательные неосновные точки от А до И включительно (рис. 4). Их можно отметить временными колышками. Теперь соединяем отметки: А с Ж, затем Д с Е и соответственно Б с И, а потом В с Г. На их пресечениях и будут находиться нужные нам внутренние углы 5, 6, 8, 7. Забиваем эти колышки, а временные удаляем (рис. 5). Получаем размеченный внутренний контур ростверка.

Разметка ростверка под внутренние несущие стены

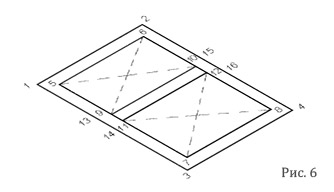

Для простоты восприятия рассмотрен вариант дома с одной несущей стеной. Отмерим от внутреннего угла 5 расстояние до ростверка внутренней несущей стены согласно проектным чертежам. Получаем точку 9 и забиваем колышек. Таким же образом получаем точку 10, отмерив нужное расстояние от точки 6. Отсчитав от отметок 10 и 9 350 мм, определяем точки 11 и 12 (рис 6). В заключение проверяем равенство прямых линий, служащих диагоналями, а именно: 5-10, далее 6-9, потом 8-11 и наконец 7-12. Если диагонали равны, то разметка ростверка под внутреннюю стену выполнена верно. Аналогично размечается фундамент с несколькими несущими стенами. TutKnow.ru
