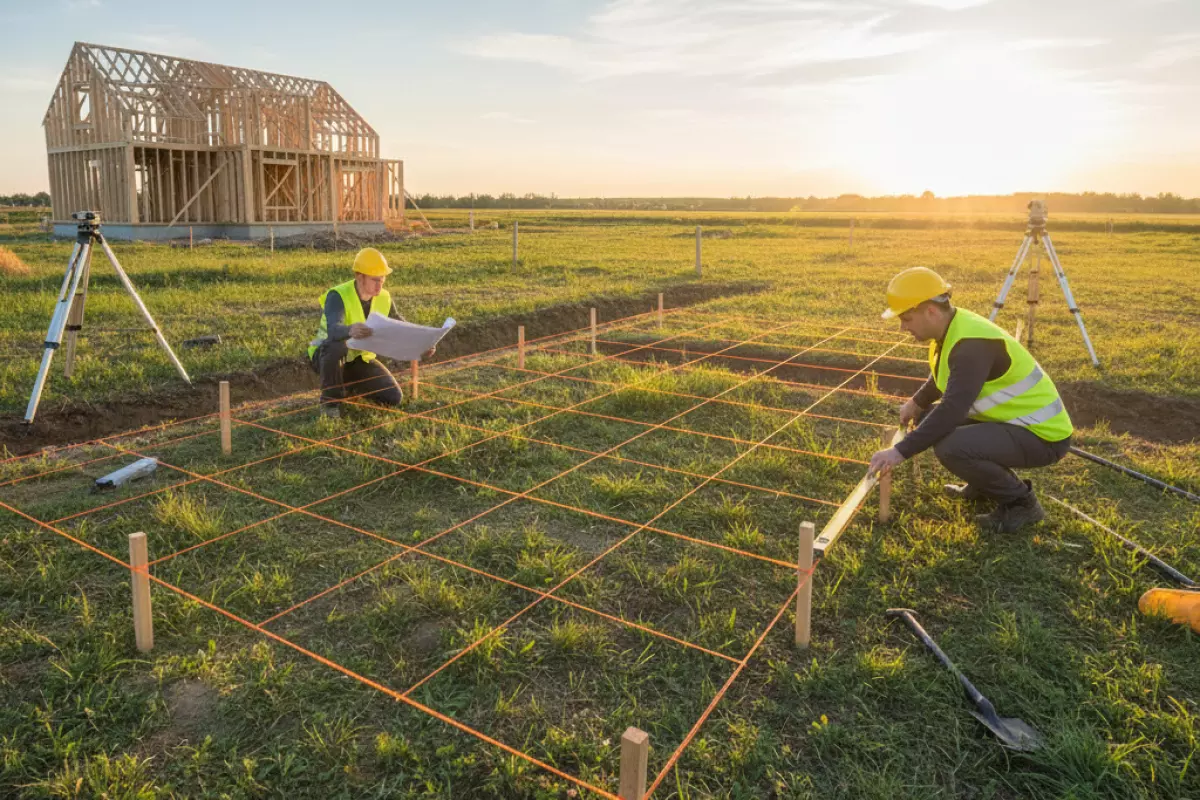

Разметка осей будущего дома на участке — пошаговая инструкция, которая помогает избежать перекосов и лишних переделок ещё до начала стройки. Разберём, как перенести проект на местность, выставить прямые углы, проверить диагонали, выбрать базовую линию и закрепить контрольные точки так, чтобы фундамент встал точно по плану и без смещений.

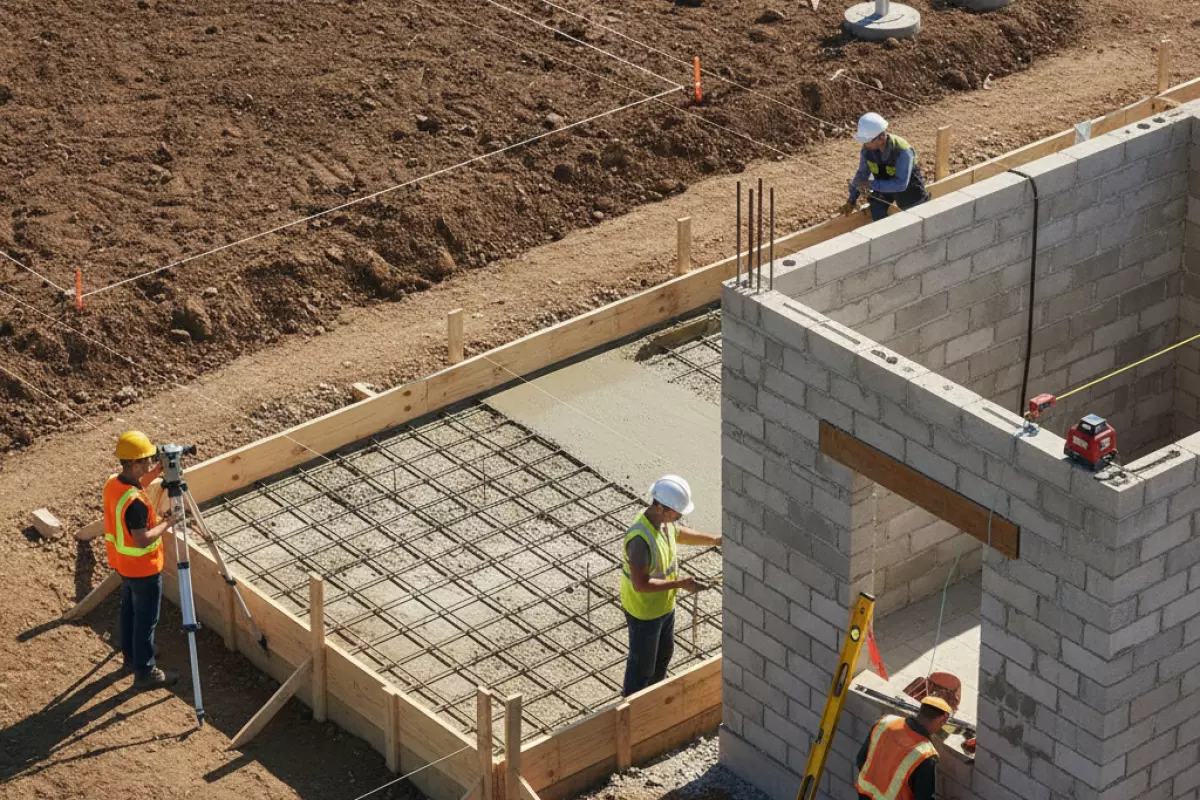

Когда выполняется разбивка осей в процессе строительства
Разметку осей делают не один раз «для галочки», а в несколько заходов: сначала — чтобы правильно посадить дом на участок, потом — чтобы без перекосов вывести фундамент и стены, и дальше — чтобы не «уплыли» проемы, перегородки и инженерные вводы. На каждом этапе меняется точность и способ закрепления: где-то хватает колышков, а где-то нужны обноска и постоянные реперы.
Ключевые моменты по этапам
- Перед земляными работами — первичная привязка пятна застройки к границам, отступам и ориентирам. На этом шаге удобно проверить диагонали, прямые углы и посадку по высоте, пока экскаватор еще не заехал.
- Перед разработкой котлована/траншей — перенос линий на обноску, чтобы разметка не исчезла после снятия грунта. Здесь же фиксируют базовые оси и контрольные точки, по которым потом все восстанавливается.
- Перед устройством фундамента — уточнение размеров и положения осей под опалубку, сваи или ленту. Важно сверить фактические отметки, ширины и смещения, особенно если грунт «повел» после дождей или подсыпки.
- После заливки и распалубки — контрольный перенос осей на готовое основание (по рискам/кернам), чтобы кладка или монтаж панелей стартовали от точной геометрии, а не «как получилось».
- Перед возведением стен и перекрытий — повторная проверка углов, диагоналей и привязок проемов. Ошибка на 10–15 мм на фундаменте часто превращается в заметную проблему на уровне перекрытия.
- Перед перегородками и лестницей — локальная разбивка внутренних линий по уже закрепленным базовым осям, чтобы помещения не «съехали» относительно проекта.
- Перед вводами коммуникаций и закладными — вынос точек под гильзы, выпуски, закладные детали. Тут критична привязка к осям и отметкам, иначе отверстия окажутся не там или «в теле» балки/ребра.
Что обязательно контролировать каждый раз
- Геометрию: прямые углы, диагонали, параллельность линий.
- Привязку к постоянным ориентирам: репер по высоте, 1–2 неизменные точки на участке.
- Сохранность закрепления: колышки легко сбиваются, поэтому для длительных работ лучше обноска и выносные точки.
- Фактические размеры конструкций: ширина опалубки, толщина стен, смещения из-за утепления/облицовки.
Короткая памятка: где какая точность уместна
| Этап работ | Что выносят | Как закрепляют | Что проверяют | Типичные ошибки |
|---|---|---|---|---|
| Подготовка участка до техники | Контур здания, базовые линии | Колышки, шнур | Отступы, диагонали, ориентацию | Путают привязку от забора вместо границы, не учитывают уклон |
| Перед котлованом/траншеями | Основные оси и выносные точки | Обноска, вынос за пределы выемки | Параллельность, сохранность точек | Ставят обноску слишком близко, ее сносит грунтом |
| Свайное поле/бурение | Центры свай, ряды | Шнуры по осям, отметки на обноске | Шаг, смещения, совпадение рядов | Сдвиг из-за растянутого шнура, ошибка в шаге накапливается |
| Опалубка ленты/плиты | Грани фундамента относительно осей | Риски, гвозди на обноске, шнур | Ширину, прямые углы, отметки верха | Меряют «по опалубке», а не по осям, забывают толщину утеплителя |
| После бетона | Оси на поверхность фундамента | Кернение/риски, краска | Фактические диагонали, смещения | Не делают контроль, начинают кладку от случайного угла |
| Стены и перекрытия | Оси стен, проемов, колонн | Риски на бетоне, отбивка шнуром | Параллельность, положение проемов | «Съедают» размер швами/блоком, теряют ось на следующем ряду |
| Перегородки и лестница | Внутренние линии помещений | Отбивка, метки на полу | Чистые размеры, привязку к проемам | Размечают от кривой стены вместо базовой линии |
| Коммуникации и закладные | Точки вводов, отверстия, гильзы | Привязка к осям + отметка высоты | Совпадение с проектом и конструкциями | Не учитывают толщину стяжки/отделки, попадают в ребро или балку |
Практичное правило: если после предыдущего шага были земляные работы, заливка бетона или активное перемещение материалов по площадке — контрольное восстановление осей лучше сделать заново, чем потом «догонять» геометрию на стенах и отделке.

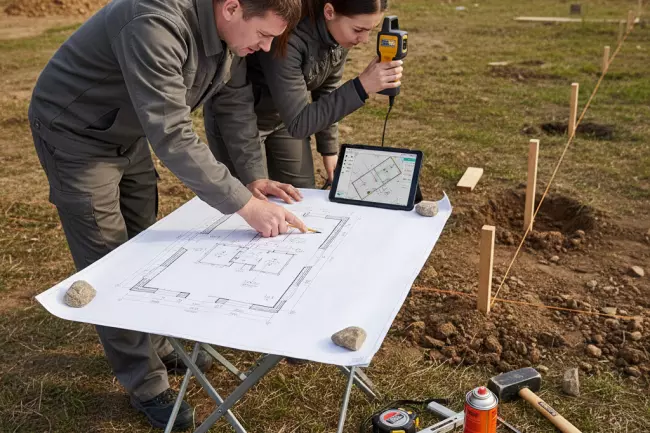

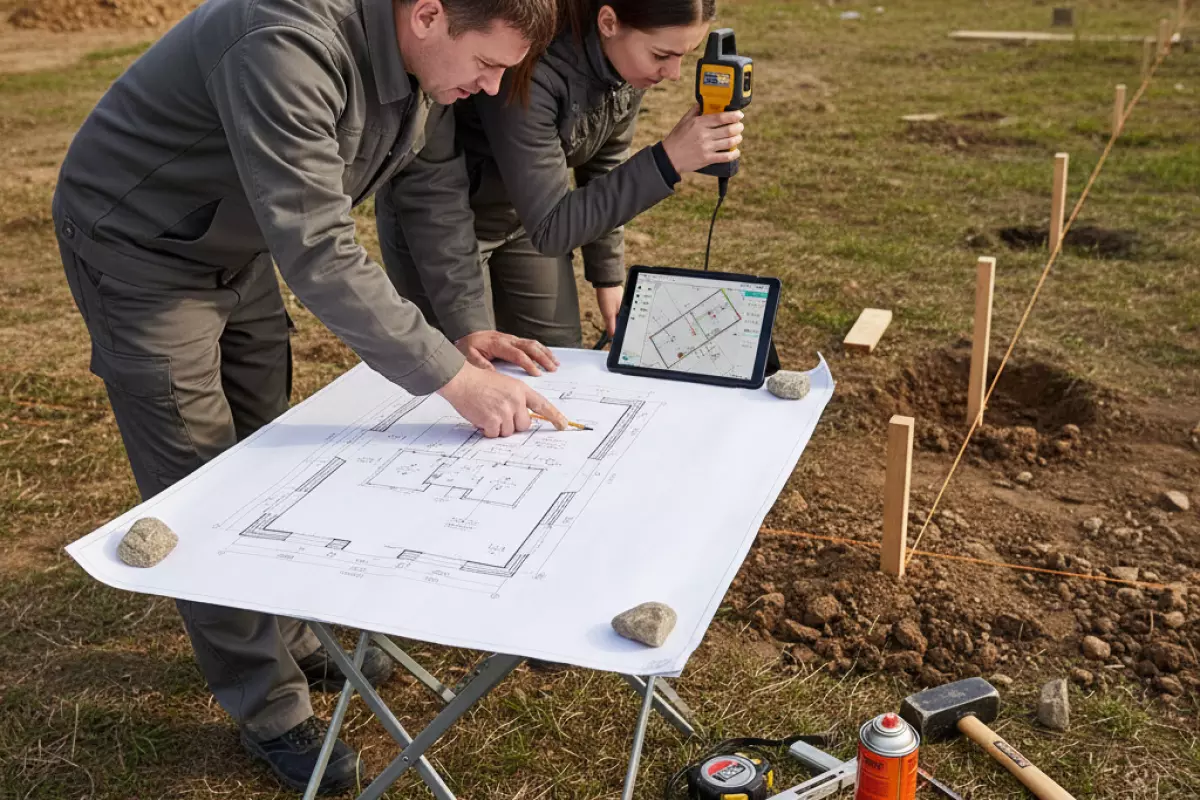

Подготовка исходных данных и инструментов
Соберите базовую информацию о пятне застройки и ограничениях до того, как забивать колышки. Ошибка на этом этапе обычно тянет за собой перекосы, смещение дома относительно границ и лишние переделки при проверке диагоналей.
Какие исходные данные нужны
- План участка с размерами: длины сторон, углы, привязка к дороге и соседним владениям. Важно понимать, где фактические границы, а где «примерно по забору».
- Границы и поворотные точки: если есть межевые знаки — проверьте, что они на месте. Если знаков нет или они сомнительные, лучше уточнить координаты у кадастрового инженера до начала работ.
- Отступы: минимальные расстояния от границ, красных линий, охранных зон, а также требования по пожарным разрывам (если рядом уже есть строения).
- Габариты дома по проекту: внешние размеры по осям, выступы (крыльцо, терраса), а также отметка «0.000» и понимание, где будет вход/подъезд.
- Понимание рельефа: где выше/ниже, как уходит вода после дождя. Это влияет на посадку дома и удобство дальнейших земляных работ.
Инструменты и расходники
- Рулетка 20–50 м (лучше две: длинная для сторон, короткая для мелких привязок).
- Шнур (причалка) 50–100 м, нерастяжимый; маркер/изолента для меток на шнуре.
- Колышки (деревянные или арматура) и молоток/кувалда.
- Уровень (пузырьковый) и, по возможности, лазерный уровень или нивелир для выноса высот.
- Отвес (удобен при переносе точек со шнура на землю).
- Угольник (строительный) и/или метод «3–4–5» для прямых углов.
- Краска-спрей/мел для отметок на грунте, перчатки, блокнот/телефон для фиксации измерений.
- Обноска (доски, стойки, саморезы) — если планируете держать оси на время земляных работ.
| Что подготовить | Зачем это нужно | Как проверить/на что обратить внимание |
|---|---|---|
| План с размерами сторон | Чтобы корректно отложить базовую линию и привязки | Сверьте длины по месту рулеткой; если расхождения заметные — не ориентируйтесь на забор |
| Поворотные точки границ | Чтобы не «уехать» с домом к соседу или на красную линию | Найдите межевые знаки; при сомнениях лучше уточнить координаты до разметки |
| Отступы и зоны ограничений | Чтобы выбрать допустимое положение пятна застройки | Отдельно отметьте ограничения по дороге, коммуникациям, ЛЭП/охранным зонам (если есть) |
| Габариты по осям + выступы | Чтобы оси соответствовали проекту, а не «коробке на глаз» | Уточните, входят ли крыльцо/терраса в контур; проверьте размеры «по осям» и «по наружным стенам» |
| Рулетка 20–50 м | Основной инструмент для сторон и диагоналей | Проверьте целостность ленты и читаемость шкалы; удобнее работать вдвоем |
| Шнур (причалка) | Для визуализации линий осей и прямых | Берите нерастяжимый; делайте метки, чтобы не пересчитывать расстояния каждый раз |
| Колышки и молоток | Фиксация точек на местности | Колышки ставьте с запасом; лучше больше точек, чем «плавающие» линии |
| Лазерный уровень/нивелир | Контроль высот и перенос отметок | Даже при простой разметке полезно понять перепад по углам будущего дома |
| Обноска (стойки + доски) | Сохранение осей при снятии грунта и копке | Ставьте за пределами котлована/траншей; крепите шнур на саморезы, чтобы легко переставлять |
| Мел/краска, блокнот | Быстрая фиксация линий и результатов измерений | Записывайте все фактические размеры и диагонали — пригодится при повторном контроле |
Мини-чек перед выходом на участок
- Определите, от какой линии будете плясать: граница, фасад к дороге или удобная базовая сторона.
- Решите, где будет «нулевая» точка (угол дома) и в какую сторону пойдут оси.
- Продумайте, как будете контролировать прямой угол: диагоналями, «3–4–5» или комбинацией.
- Если планируется обноска, подготовьте материалы заранее — на месте обычно не хватает пары досок и крепежа.

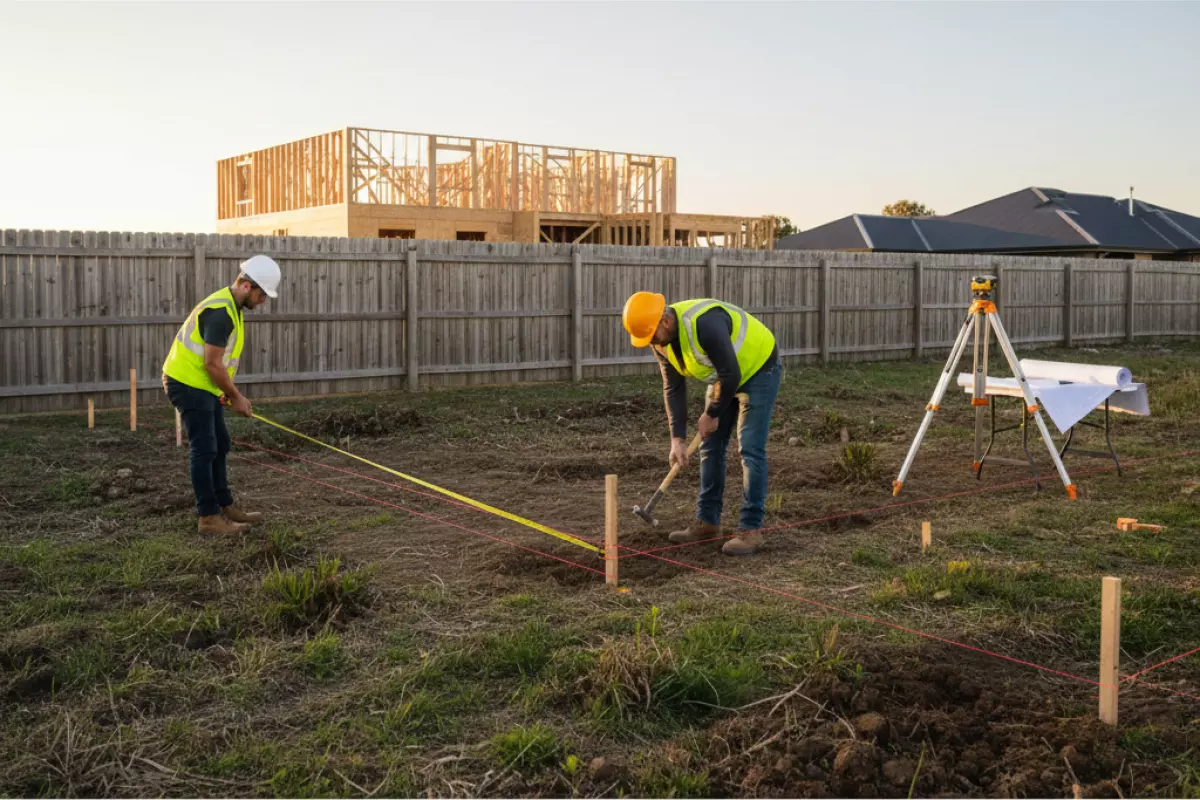

Определение базовой линии и углов здания
Сначала выбирают «нулевую» линию, от которой потом откладываются все размеры. Обычно её делают параллельно границе участка или существующему ориентиру (забор, фасад дома, подъездная дорожка), чтобы разметка читалась и не «уплывала» при переносе размеров. Важно сразу проверить, что выбранная линия не приводит к конфликтам с отступами от границ и местом под коммуникации.
Как выбрать базовую линию
- Берите сторону, по которой удобно контролировать расстояния рулеткой и где меньше препятствий (кусты, перепады, строения).
- Старайтесь привязаться к двум точкам, которые не исчезнут завтра: угол забора, капитальный столб, бетонная отметка.
- Если участок «косой», ориентируйтесь не на форму границы, а на проектные требования: отступы, подъезд, расположение окон/входа.
- Сразу заложите место под обноску: колышки должны стоять вне зоны земляных работ.
Пошагово: вынос первого угла и построение прямого угла
- Забейте два колышка и натяните шнур — это и будет исходная линия. Шнур натягивайте «в струну», без провиса.
- Отложите по шнуру расстояние до первого угла по проекту (например, от границы/ориентира). Поставьте отметку на шнуре и колышек.
- Постройте перпендикуляр к шнуру. Проще всего — методом «3–4–5» или проверкой диагоналей (нивелир/теодолит тоже подойдёт, если есть).
- От первого угла отложите вторую сторону по проектной длине, поставьте второй угол.
- Аналогично отложите третью и четвёртую точки, замкните контур и проверьте диагонали.
Контроль геометрии: что и чем проверять
После того как контур намечен, не полагайтесь на «на глаз». Минимум — сверка длин сторон и диагоналей. Если диагонали равны (для прямоугольника) и стороны совпадают с проектом, углы, как правило, получаются близкими к 90°. На неровном рельефе измеряйте по горизонтали (или хотя бы держите рулетку на одной высоте), иначе появится систематическая ошибка.
| Что контролируем | Как проверить на участке | Инструменты | Типичные ошибки | Как быстро исправить |
|---|---|---|---|---|
| Прямолинейность базовой линии | Натянуть шнур между двумя устойчивыми точками, проверить отсутствие провиса | Шнур, колышки, рулетка | Шнур «гуляет» из‑за слабого натяжения или мягкого грунта | Переустановить колышки глубже, натянуть шнур сильнее, сделать промежуточные подпорки |
| Положение первого угла | Отложить проектное расстояние от ориентира по шнуру, зафиксировать точку | Рулетка, маркер/изолента на шнуре | Отсчёт не от той точки, путаница в размерах «по осям» и «по наружке» | Сверить, от чего задан размер в проекте, повторить отложение и подписать точки |
| Перпендикуляр ко второй стороне | Метод «3–4–5» или любая кратная тройка (6–8–10 и т. п.) | Рулетка, шнур, колышки | Берут «3–4–5» впритык, получая большую погрешность на длинной стене | Увеличить масштаб (например, 6–8–10), повторить построение и закрепить шнур |
| Длины сторон | Сравнить фактические расстояния между углами с проектом | Рулетка 20–50 м | Измерение по склону вместо горизонтали, перекос из‑за обхода препятствий | Измерять по горизонтали (подвес рулетки), очистить линию измерения |
| Диагонали контура | Измерить обе диагонали и сравнить между собой | Рулетка, помощник | Тянут рулетку не через углы, а «примерно», или цепляют за шнур | Фиксировать рулетку строго за колышки/гвозди на обноске, повторить замер |
| Параллельность противоположных сторон | Проверить равенство расстояний между линиями в нескольких местах | Рулетка, шнур | Контур «ромбом»: диагонали почти сходятся, но стены не параллельны | Сместить один из углов вдоль шнура и заново проверить диагонали и длины |
| Сохранность отметок до земляных работ | Вынести точки на обноску за пределы котлована, подписать оси | Доска, гвозди, шнур, маркер | Колышки срывают техникой, шнуры снимают и забывают размеры | Сделать обноску, продублировать ключевые размеры в блокноте и на досках |
Практические подсказки
- Подписывайте колышки: «А», «B», «C», «D» или «1–2–3–4». Это экономит время при проверках.
- Если диагонали не сходятся, не «крутите» сразу все точки. Оставьте базовую линию как опорную и корректируйте один угол за раз.
- При сильном ветре или рыхлом грунте лучше перейти на обноску: шнур по доскам держит геометрию стабильнее.

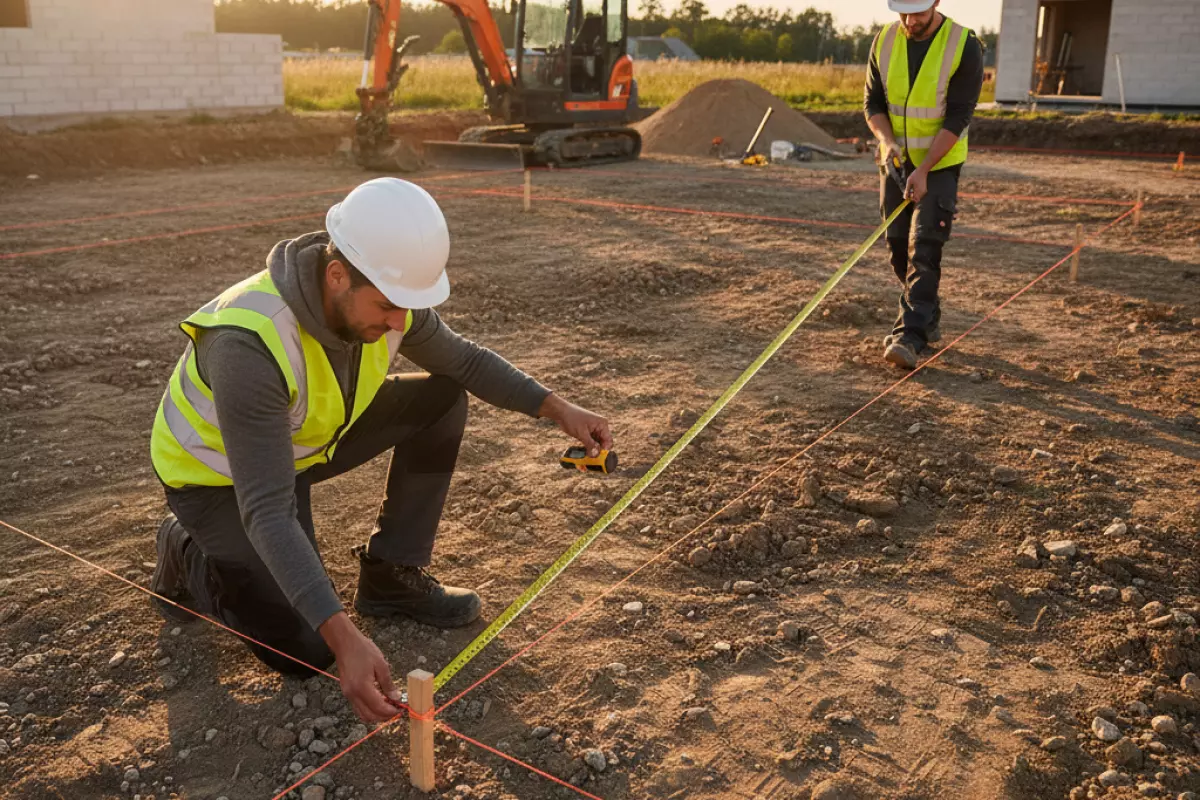

Проверка диагоналей и геометрии дома
После того как основные точки вынесены и шнуры натянуты, важно убедиться, что прямоугольник (или сложный контур) получился без перекосов. Самый быстрый контроль — сравнить диагонали: при правильных углах они равны. Если цифры расходятся, значит где-то «уехал» угол или длина стороны.
Что подготовить для контроля
- Рулетку достаточной длины (лучше с запасом, чтобы мерить по прямой без наращивания).
- Два человека: один держит ноль, второй снимает размер — так меньше ошибок.
- Шнур/леску и колышки (если нужно временно «подвинуть» одну из точек).
- Блокнот или заметки в телефоне: фиксируйте замеры, иначе легко перепутать.
Порядок действий: как мерить диагонали
- Обозначьте углы контура как A, B, C, D по кругу.
- Измерьте диагональ A–C по натянутой рулетке «в воздухе» (не по земле зигзагом).
- Измерьте диагональ B–D тем же способом.
- Сравните значения. Разница в несколько миллиметров на небольшом контуре часто укладывается в погрешность измерения, но сантиметры — уже повод корректировать.
- После правки снова перемерьте обе диагонали и дополнительно проверьте длины сторон.
Как понять, что именно исправлять
- Диагонали разные, а стороны «сходятся» по длинам — чаще всего проблема в углах: одна точка смещена вдоль линии шнура или «внутрь/наружу» прямоугольника.
- Диагонали разные и одна сторона не соответствует проекту — сначала верните стороны к нужным размерам, потом уже ловите равенство диагоналей.
- После правки «уплыла» привязка к границе/красной линии — не тяните контур как попало: корректируйте только те точки, которые не нарушают обязательные отступы.
Практичные допуски и типовые причины расхождений
| Ситуация на участке | Что видите по замерам | Частая причина | Что сделать |
|---|---|---|---|
| Рулетка провисает или идет по неровной земле | Диагонали «гуляют» при повторных измерениях | Мерили не по прямой, разные натяжения | Мерить вдвоем, держать рулетку натянутой, повторить 2–3 раза и взять среднее |
| Углы отмечены колышками без жесткой фиксации | Разница по диагоналям 10–30 мм и больше | Колышек сместили ногой/инструментом | Поставить обноску или дублирующие метки, восстановить точку по шнурам |
| Контур большой, рулетки «впритык» по длине | Одна диагональ стабильно длиннее | Наращивание рулетки, ошибка стыка | Использовать более длинную рулетку или мерить диагональ шнуром с последующим измерением |
| Стороны выставлены по размерам, но углы не 90° | Стороны совпадают, диагонали разные | Смещение одной вершины «внутрь/наружу» | Сдвигать одну точку перпендикулярно стороне малыми шагами, каждый раз перепроверяя |
| Разметка рядом с уклоном/насыпью | Размеры по земле совпадают, а по диагоналям нет | Мерили по поверхности, а не в плане | Стараться мерить по горизонтали (натянутой рулеткой), при необходимости использовать уровень/рейку |
| Сложный контур (Г-образный, с эркерами) | Главные диагонали равны, но «вылезает» локальный участок | Не проверены внутренние прямоугольники | Разбить контур на простые фигуры и контролировать диагонали/углы каждой части |
Проверка углов без диагоналей: прием «3–4–5»
Если диагонали мерить неудобно (мешают деревья, перепады, теснота), угол можно выставить по классике: от вершины по одной стороне отложите 3 м, по другой — 4 м, а расстояние между точками должно быть 5 м. Масштаб можно увеличить (6–8–10, 9–12–15) — так точнее на больших размерах.
Фиксация результата, чтобы геометрия не «уехала»
- После того как диагонали сошлись, закрепите шнуры на обноске и подпишите оси/стороны.
- Сделайте контрольный замер сторон и одной диагонали еще раз после перерыва — ошибки часто всплывают «на свежую голову».
- Сфотографируйте записи с размерами и узлы крепления шнуров: это помогает быстро восстановить разметку, если ее случайно заденут.

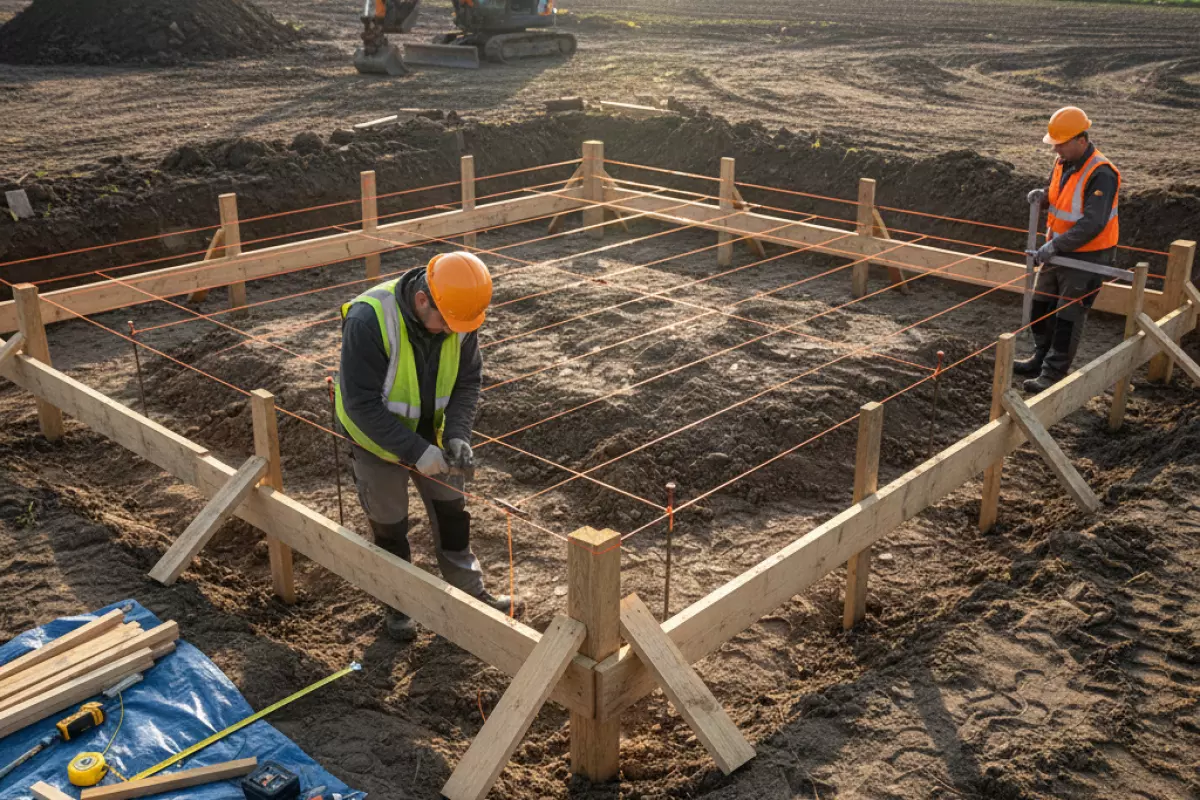

Фиксация осей на местности до начала работ
Сразу после разметки важно закрепить линии так, чтобы их не «съела» техника, дождь или случайная лопата. Задача простая: сделать опорные точки, по которым вы в любой момент восстановите шнуры и проверите геометрию, даже если колышки снесли.
Что подготовить заранее
- Деревянные колышки или арматуру для временных меток.
- Обноску (скамейки) из досок и брусков для выноса линий за пределы котлована/траншеи.
- Шнур (лучше яркий), рулетку, угольник или способ проверки диагоналей.
- Молоток, гвозди/саморезы, маркер или карандаш для подписей.
- Уровень или нивелир (хотя бы пузырьковый) для контроля высот на обноске.
Как закреплять оси: практичный порядок
- Вынесите линии за зону земляных работ. Колышки на углах будущего дома удобны только на этапе разметки, но при копке они мешают и часто теряются. Поэтому основные точки переносят на обноску — на 1–2 м от края котлована/траншеи.
- Соберите обноску по периметру. Это несколько «П»-образных стоек с горизонтальной доской. Главное — устойчивость: стойки забивают глубже, доску крепят жестко, чтобы не гуляла от удара или ветра.
- Нанесите метки на досках. На каждой доске ставят риски (или вкручивают саморезы) в местах пересечения шнуров. Метки подписывают: «Ось А», «Ось 1», «угол А-1» — как у вас в схеме, чтобы не запутаться через неделю.
- Натяните шнуры по меткам и проверьте геометрию. Контроль делают по диагоналям и прямым углам. Если диагонали не сходятся — корректируют риски на обноске, а не «подтягивают на глаз» колышки в земле.
- Зафиксируйте высотную отметку. На одной из досок отметьте «ноль» (например, верх будущего фундамента) и перенесите эту высоту на остальные элементы обноски. Это спасает, когда нужно быстро проверить глубину разработки и уровень подсыпки.
- Сделайте резервные точки. Помимо основных рисок полезно поставить 1–2 контрольных колышка в стороне и записать расстояния до ближайших углов. Если обноску повредят, восстановление займет минуты, а не день.
На что обратить внимание, чтобы разметка не «уплыла»
- Не ставьте обноску слишком близко. Земля может осыпаться, а техника — задеть стойки ковшом.
- Не экономьте на жесткости. Шатающаяся доска дает ошибку в сантиметры, а это уже проблемы с опалубкой и стенами.
- Подписывайте все. Без подписей метки быстро превращаются в «какой-то гвоздик на доске», особенно если осей много.
- Проверяйте после каждого этапа. После копки, после подсыпки, перед опалубкой — короткая перепроверка диагоналей и расстояний экономит много нервов.
| Элемент закрепления | Зачем нужен | Как сделать надежнее | Типичные ошибки |
|---|---|---|---|
| Обноска (скамейки) | Сохраняет линии вне зоны копки, позволяет восстановить шнуры | Забивать стойки глубже, крепить доску жестко, ставить распорки | Ставят близко к котловану, доска «гуляет», метки не подписаны |
| Риски/саморезы на доске | Точные точки для натяжки шнура по каждой линии | Делать тонкую риску и дублировать саморезом, подписывать ось | Ставят метку маркером «примерно», без привязки к схеме |
| Шнур | Визуально показывает положение стен и пересечений | Брать нерастяжимый, натягивать одинаково, защищать от провисания | Слабое натяжение, шнур цепляют при проходе, провисает после дождя |
| Контроль диагоналей | Подтверждает прямоугольность и отсутствие перекоса | Измерять несколько раз, фиксировать результаты, проверять после копки | Проверяют один раз и забывают, меряют по дуге рулетки |
| Высотная отметка «ноль» | Помогает держать уровень разработки и подготовки основания | Перенести на все стороны обноски, периодически сверять уровнем | Отмечают на одной доске и теряют, путают «верх/низ» |
| Резервные колышки в стороне | Позволяют восстановить разметку при повреждении обноски | Ставить вне проезда, записать расстояния до углов и осей | Ставят рядом с работами, не делают записей, колышки быстро исчезают |
Если нужно оставить разметку на несколько недель, лучше считать нормой регулярный контроль: один раз натянули — один раз проверили, а дальше сверяйте после любого «грубого» этапа. Так вы сохраните точность и не будете подгонять фундамент под «уехавшие» линии.
Типичные ошибки при разбивке осей
Сбои чаще всего начинаются не на этапе натяжки шнура, а раньше: когда берут «как получится» исходную линию, не фиксируют точки и не проверяют геометрию. В итоге фундамент уезжает, диагонали не сходятся, а стены потом приходится «дотягивать» кладкой или опалубкой.
Ошибки в исходных данных и подготовке
- Берут размеры «по памяти» или по эскизу без привязки к рабочему плану. Даже 2–3 см разницы по одной стороне превращаются в заметный перекос по диагонали.
- Не учитывают толщину будущих конструкций: оси путают с гранями фундамента/стен. В результате лента или плита получается смещённой относительно проекта.
- Игнорируют реальные ограничения участка: уклон, существующие постройки, деревья, линии забора. Потом приходится переносить контур уже после того, как выставлены колышки.
- Не делают вынос (обноску) и пытаются работать «по колышкам в земле». Колышки легко сбить ногой, техникой или при снятии дерна.
Ошибки при построении прямых углов и проверке геометрии
- Строят угол «на глаз» или по строительному угольнику, который не даёт точности на длинах 8–12 м.
- Проверяют только одну диагональ или меряют диагонали по разным точкам (например, по внешним краям шнура вместо пересечения осей). Получается «почти прямоугольник», который на деле трапеция.
- Натягивают шнур с провисом. Провис даёт ошибку по положению линии, особенно на длинных пролетах и при ветре.
- Не фиксируют одинаковые отступы при переносе параллельных линий. Вроде бы «параллельно», а ширина по факту гуляет.
Ошибки с отметками и переносом на местность
- Смешивают высотные отметки: один угол меряют от земли, другой — от условного «нуля». На опалубке это проявляется ступеньками.
- Переносят точки рулеткой по дуге (рулетка не натянута) или по неровному рельефу без поправки. Длина по склону больше горизонтальной — и размеры «уплывают».
- Не делают контрольных замеров после каждого переноса. Ошибка копится: сначала 5 мм, потом 10, потом уже сантиметры.
Ошибки в фиксации и сохранности разбивки
- Ставят колышки слишком близко к зоне земляных работ. При выемке грунта ориентиры исчезают первыми.
- Не подписывают точки и оси. Через день легко перепутать, где «А», где «Б», и от какой линии откладывали размеры.
- Снимают шнуры «на время» и потом натягивают обратно без привязки к тем же рискам на обноске.
| Ошибка | Как проявляется | Чем грозит | Как избежать |
|---|---|---|---|
| Оси путают с гранями фундамента | Размеры «сходятся», но контур смещён | Недобор/перебор по ширине ленты, смещение стен | Сразу отметить, что откладывается: ось-ось или край-край; подписать линии на обноске |
| Угол строят без метода 3-4-5 | Диагонали отличаются, прямой угол не получается | Перекос коробки, подрезки перекрытий | Делать прямой угол по 3-4-5 (или кратно), затем проверять обе диагонали |
| Проверяют одну диагональ | «Почти прямоугольник», но одна сторона уходит | Трапеция вместо прямоугольника | Контроль: две диагонали + контрольные размеры по сторонам |
| Рулетка идёт по склону | На местности длина больше проектной | Увеличение габарита, несовпадение с планом | Мерить по горизонтали: натягивать рулетку, использовать уровень/лазер для горизонтального переноса |
| Шнур провисает | Линия «гуляет» на 5–15 мм и больше | Неровная траншея/опалубка, пляшущие размеры | Использовать прочный шнур, натягивать с усилием, ставить промежуточные стойки при больших пролётах |
| Нет обноски | Колышки сбиваются при работах | Потеря привязок, повторная разметка | Сделать выносные доски, нанести риски и закрепить контрольные точки |
| Точки не подписаны | Путаются оси, отступы и стороны | Смещение траншеи, ошибки при переносе параллелей | Маркировать оси «А–Б», «1–2», подписывать риски и ключевые размеры |
| Нет финального контроля перед копкой | Ошибка обнаруживается после выемки грунта | Переделка земляных работ и опалубки | Сделать чек: стороны, диагонали, отступы от границ, привязка к «нулю» |
Практичное правило: если что-то «не сходится» на 1–2 см, не пытайтесь компенсировать это на следующем шаге. Лучше остановиться, найти причину (угол, диагонали, перенос параллели, провис шнура) и поправить сразу — так дешевле и быстрее, чем исправлять перекос уже на фундаменте.
Как проверить точность перед заливкой фундамента
Проверку лучше делать по чек-листу: сначала геометрия (прямые углы и размеры), затем высоты, и только потом — привязки к участку. Так вы поймёте, что контур не «уехал», диагонали сходятся, а отметки под бетон совпадают с проектом.
1) Контроль геометрии: стороны, диагонали, прямые углы
- Сверьте размеры сторон по обноске/шнурам: длины должны совпадать с планом, а параллельные линии — быть параллельными (проверяется равными отступами от базовой линии в нескольких точках).
- Проверьте диагонали прямоугольных контуров: они должны быть равны. Если разница есть — корректируйте положение шнура, а не колышков в грунте.
- Проверьте прямой угол методом «3–4–5» (или кратно: 6–8–10): отложите по одной стороне 3 м, по другой 4 м, расстояние между точками должно быть 5 м.
- Разбейте сложный контур на прямоугольники: так проще найти ошибку — по диагоналям каждого прямоугольника.
2) Контроль привязок: посадка дома на участке
- Сверьте отступы от границ участка и других ориентиров (забор, красная линия, существующие строения) в нескольких точках, а не в одной.
- Проверьте оси: пересечения осей должны попадать в проектные точки, а расстояния между осями — соответствовать чертежу.
- Убедитесь, что обноска не «гуляет»: стойки должны быть жёстко закреплены, а шнуры натянуты без провисания.
3) Контроль высот: чтобы фундамент не получился «ступенькой»
- Задайте одну нулевую отметку (условный «0,000») на обноске и отметьте её маркером на нескольких досках.
- Проверьте горизонт нивелиром или лазерным уровнем: все ключевые точки (углы, переломы ленты, места под ростверк/плиту) должны иметь согласованные отметки.
- Сверьте глубины выемки: дно траншеи/котлована проверяйте рейкой по лазеру, особенно в углах и на стыках участков разработки.
4) Быстрый чек-лист допусков и типовых симптомов
| Что проверяем | Как проверять на месте | Что считается нормой | Если не сходится — что делать |
|---|---|---|---|
| Длины сторон контура | Рулеткой по шнуру между осями/углами, повторить замер 2–3 раза | Совпадает с проектом, расхождения минимальные и стабильные | Проверить, от каких точек мерили; сместить шнур на обноске, заново зафиксировать |
| Диагонали прямоугольника | Рулеткой от угла до угла по двум диагоналям | Диагонали равны | «Подать» один из углов по шнуру до равенства диагоналей, затем снова проверить стороны |
| Прямой угол | Метод «3–4–5» или угольником, контроль в двух направлениях | Треугольник сходится, угол не «раскрыт» | Переставить направление одной из линий по обноске, повторить проверку диагоналями |
| Параллельность линий | Снять отступы между параллельными шнурами в 3–5 точках | Отступы одинаковые по всей длине | Выравнивать по базовой линии: сместить одну из параллелей, не меняя базу |
| Привязка к границе участка | Рулеткой от оси/угла до забора или межевого знака в нескольких точках | Отступы соответствуют плану и не «плавают» | Перепроверить исходную базовую точку; при необходимости перенести контур целиком, сохраняя геометрию |
| Нулевая отметка и горизонт | Лазерным уровнем: перенос отметки на обноску и контроль углов | Все контрольные точки на заданной высоте | Перенести «ноль» заново, найти место ошибки (рейка, просадка стойки, неверная метка) |
| Глубина траншеи/котлована | Рейкой по лазеру, промеры через 1–2 м и в углах | Дно в одном уровне или по проектным ступеням | Доработать выемку/подсыпку, затем повторно пройти контроль по сетке точек |
| Ширина ленты/плиты по разметке | От оси отложить половину ширины в обе стороны, проверить в нескольких местах | Ширина выдержана по всему периметру | Скорректировать шнуры, чтобы опалубка встала симметрично относительно оси |
5) Финальная перепроверка перед бетоном
- Сделайте контрольный обход по кругу: стороны → диагонали → привязки → высоты. Не меняйте сразу несколько параметров, иначе сложно понять, что именно исправило ошибку.
- Зафиксируйте шнуры и метки: после корректировок отметьте положения на обноске карандашом и подпишите оси, чтобы ничего не перепутать при монтаже опалубки.
- Проверьте, что опалубка встанет по разметке: оставьте технологические зазоры и убедитесь, что шнуры не окажутся «в теле» досок.
