Счетчики воды: устройство, виды, цена, монтаж

Счетчик воды — это прибор для определения количества жидкости, протекающей по трубам к месту пользования. Наличие в системе устройства позволяет платить только за использованный объем, а не по среднему тарифу. Чтобы правильно выбрать счетчик воды, необходимо учитывать некоторые нюансы и тонкости. В этой статье мы о них расскажем.

Устройство счетчиков воды

Цена кубометра воды для населения достаточно высокая и сильно бьет по бюджету семьи. Для уменьшения выставляемых управляющей компанией сумм необходимо контролировать объем расходуемой жидкости. С этой целью в магистраль встраивается специальный прибор — счетчик потребления воды. Реально в месяц каждый член семьи расходует 1-3 м³ жидкости (холодной + горячей), а по нормам — в разы больше. Экономия от установки водомера может составить от 30%.

Счетчики воды, независимо от конструкции, состоят из различных элементов:

• Считывающее устройство. Собирает различные характеристики потока.
• Шкала (монитор) для вывода показаний. Состоит из 8 цифр разных цветов. Пять первых черного цвета показывают расход воды в м³, они передаются водоканалу. Красные означают расход в литрах, при расчетах не учитываются.
• Корпус, в котором встроены все детали. Его делают из немагнитного материала, обычно из латуни. Реже из пластика со стеклотканью или чугуна. Чтобы быстро определить назначение счетчика воды, его окрашивают в разные цвета: синий — для холодной жидкости, красный или черный — для горячей, оранжевый цвет — для эксплуатации при любой температуре.
• Штуцеры на корпусе диаметром 15 или 25 мм. Необходимы для подвода потока к изделию и его отвода. Такой диаметр обеспечивает расход до 1,5 м³ в час, что достаточно для домашней системы, в большинстве случаев он не превышает 1 м³ в час. Штуцеры обеспечивают ровный участок трубы перед датчиком и повышают точность замеров.
• Гайки крепления счетчика воды в трубе (американки). Изделия позволяют демонтировать устройство в процессе эксплуатации без разборки трассы.

В сложных приборах предусмотрены места для датчиков дистанционного снятия показаний, датчиков учета температуры и других полезных приспособлений.

На мониторы счетчиков холодной и горячей воды часто наносят важные параметры:

• Qmax — максимальная скорость потока, при которой показания снимаются без погрешности. В таких условиях изделие должно работать не более одного часа.
• Qn — расход жидкости при оптимальной работе устройства. Обычно в 2 раза меньше Qmах. Он позволяет функционировать прибору без ошибок длительное время.
• Qmin — наименьшая величина, обеспечивающая минимальную погрешность показаний.
• Qt — давление в магистрали, при котором изделие выдает неправильные значения. При этом невозможно предугадать знак погрешности — в сторону увеличения расхода или уменьшения.
• t°С — максимальная температура жидкости. Позволяет правильно выбрать счетчик горячей воды. В большинстве случаев достаточно прибора, выдерживающего 90°C. Если температура жидкости постоянно в пределах 90°C, понадобятся изделия с надписью 150°C.

Счетчик воды может надежно функционировать только совместно с устройствами, которые часто не входят в комплект поставки. К ним относятся:

• Фильтры грубой очистки. Предназначены для предотвращения попадания грязи в водомер. Они бывают прямыми и косыми. Первый вид используется только при горизонтальном расположении прибора, второй — в вертикальном и горизонтальном. В магазинах можно найти универсальные устройства для эксплуатации в любом положении.
• Обратный клапан. Устанавливается, главным образом, для предотвращения отматывания счетчика воды.
• Запорный вентиль. Предотвращает сливание жидкости из системы после демонтажа прибора.
• Редуктор давления. Устанавливается после фильтра грубой очистки. Он стабилизирует давление в магистрали и не допускает поломок при резком увеличении напора в трассе.

Все водомеры сертифицированы и продаются с паспортом, в котором подтверждается, что они соответствуют нормам ГОСТа. В паспорте должны стоять штамп, печать завода-изготовителя и дата поверки счетчика воды. После ввода изделия в эксплуатацию контролер назначит следующую поверку на основании этой даты. Также в комплект документации входит инструкция по монтажу и эксплуатации.

• Смотрите также, как организовать внутренний водопровод своими руками

Основные виды счетчиков воды

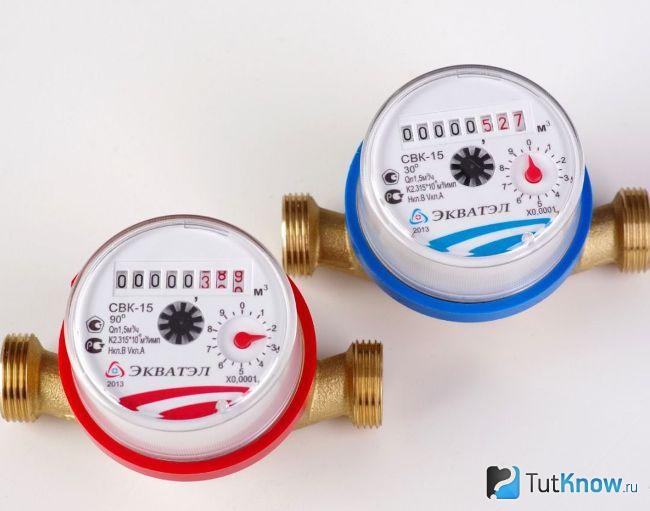

На фото счетчики воды

Область использования счетчиков воды широка, поэтому они различаются по размерам, конструкции и принципу работы. В домашних системах и офисах используют модели небольшого размера, через которые проходит 1,5-3,5 м³ воды в час. Более мощные изделия использовать не целесообразно.

В домашних магистралях и офисах для учета использованной воды устанавливают механические приборы с тахометром. Они делятся на несколько классов в зависимости от конструкции и принципа работы:

• Крыльчатые счетчики воды. Предназначены для трубопроводов диаметром 15-40 мм. Считывающим устройством у таких приборов является крыльчатка, вращающаяся вдоль оси трубы. Один ее оборот соответствует n-ному количеству жидкости. Тахометрические водомеры предназначены для горячей воды (до +130°С), холодной (до +40°С), также бывают универсальными (до +90°С).
• Турбинные счетчики воды. У этого прибора показания снимает турбина, вращающаяся перпендикулярно оси трубы. Устройства монтируются в трубах диаметром 50-100 мм, поэтому в домашних водопроводах их применение не оправдано.
• Одноструйные счетчики воды. В таких водомерах механизм вращает цельный поток жидкости. Между шкалой и крыльчаткой находится герметичная перегородка, поэтому срок службы прибора достаточно большой. С одноструйных счетчиков воды данные можно считывать дистанционно.
• Многоструйные водомеры. Перед крыльчаткой поток разбивается на несколько струй, снижающих турбулентность и повышающих точность измерения. На устройствах просто выполнять поверки, т.к. верхняя часть с индикатором легко демонтируется.
• Электронные счетчики расхода воды. Разновидность тахометрических моделей с полезными устройствами, учитывающими температуру потока. С их помощью можно определить точный объем жидкости с заданной характеристикой. Прибор считает едва теплую воду как холодную и запоминает ее расход. Изделие начинает фиксировать показания, если температура в течение часа отличается от заявленного значения. Водомер устанавливается в квартирах, в которые жидкость поступает слегка нагретой вместо горячей. Изделие состоит из трех основных частей — измерительной капсулы, патрубка и электронного блока. Технология установки аналогична монтажу классического механического водомера.
• Энергозависимые. К таким приборам относятся электромагнитные, ультразвуковые и вихревые модели. Не требуют подключения к сети тахометрические разновидности.

Кроме того, выделяют счетчики воды мокрого и сухого типа. В первом случае считывающее устройство расположено в жидкости. Такие изделия рекомендуется устанавливать после фильтра тонкой очистки, т. к. грязь способна повредить крыльчатку или исказить показания счетчика воды. В сухих моделях полость разделена на сухую и мокрую часть. Считывающее устройство находится в сухой половине, и на него не оказывает влияние грязь в воде. Однако его стоимость выше предыдущей модели.

Для подсчета расхода воды в больших количествах разработаны специальные изделия, использующие современные технологии. Все они относятся к энергозависимым устройствам и не могут работать без подключения к электросети:

• Ультразвуковые счетчики воды. Такие приборы используют доплеровский эффект, в основе которого лежит изменение длины волны сигнала и скорости распространения в движущейся жидкости. Датчик производит ультразвуковые волны и направляет их на поток. Звуковой эффект принимают другие датчики, анализируют его и выводят показания с высокой точностью на дисплей. Устройство можно устанавливать внутри или снаружи трубы, использовать для калибровки других изделий или для временного подсчета расхода жидкости. В конструкции нет движущихся частей, поэтому срок его службы неограничен. Из недостатков можно отметить снижение точности показаний из-за присутствия пузырьков воздуха в трубах.
• Электромагнитные счетчики воды. Принцип работы прибора основан на свойствах жидкости влиять на параметры магнитного поля. Показания снимаются двумя электродами, закрепленными в диаметрально противоположных местах. Все колебания магнитного поля учитываются датчиками, преобразовываются и выводятся на табло. Благодаря отсутствию контакта жидкости со считывающим устройством прибор работает гораздо дольше, чем механический, а точность показаний выше. На результаты не влияют плотность, вязкость и температура потока.
• Вихревые счетчики воды. В приборе используется метод преобразования в электрический сигнал частоты отрыва вихревой дорожки с поверхности тела особой формы, вмонтированного в прибор. Обтекаемое тело находится на пути потока. За ним помещен высокочувствительный датчик, учитывающий любые изменения давления в трубе. Поток создает за обтекаемым телом вихри. Расстояние между ними равно объему жидкости, протекающей за определенный промежуток времени. Чем быстрее поток, тем больше вихрей и расход. Однако такие устройства хорошо работают только в чистой жидкости без абразивных частиц.

Смотрите также, как выполнить монтаж водопровода из стальной трубы.

Как правильно выбрать счетчик воды?

Перед тем как установить водомер, необходимо выбрать счетчик воды конкретно для вашего случая, составить план работы, а затем можно приступать к его монтажу. Из всех видов устройств в быту применяют только два — механический (тахометрический) или электромагнитный. Чтобы правильно выбрать тип водомера, изучите его положительные и отрицательные стороны, а также учитывайте его область применения.

Характеристики бытовых счетчиков воды приведены в таблице:

При покупке механических счетчиков воды учитывайте следующее:

• Выбирайте простой тахометрический водомер, предварительно согласовав с водоканалом его класс точности, который обозначают буквами от «А» до «Д». Для домашних магистралей подойдут приборы с обозначением «В» (для горизонтального монтажа) или «А» (для вертикального). Класс точности «С» присваивают изделиям, которые можно располагать в любом положении. Устанавливать водомеры в положении, не предусмотренном инструкцией, не допускается.
• Для определения расхода горячей жидкости покупайте счетчик воды в сухом исполнении, чтобы присутствующая в трубах грязь не нанесла вред считывающему модулю.
• Если для потока воды характерны резкие изменения, выбирайте комбинированный прибор.
• При установке в неудобном месте (под ванной, за унитазом) обращайте внимание на форму корпуса. Некоторые модели выпускаются в коротком и удлиненном исполнении.
• Изучите условия эксплуатации счетчика воды: состояние магистрали, наличие в воде твердых примесей, температуру подаваемой жидкости. При выборе счетчика холодной воды помните, что приборы рассчитаны максимум на +40°С.

Немаловажное значение имеют положительные отзывы о компании-производителе прибора. Лидерами по продажам являются такие модели счетчиков воды:

• БЕТАР СХВ-15. Изделие российского производства бюджетного класса. Устройство простое в эксплуатации, отображает точные показания. Допускается устанавливать в любой плоскости. Эксплуатируются 2-4 поверочных срока. Предназначено только для учета холодной воды.
• МЕТЕР СВУ-15. Прибор изготавливается в России. Относится к эконом-классу. Водомер надежно защищен от внешнего воздействия. Благодаря латунным деталям он не реагирует на магнит. Может короткое время работать с горячей водой.
• ITELMA WFW20 D080. Прибор немецкой сборки. Отличается надежностью и высокой точностью замеров. Производители сделали все возможное для комфортного пользования изделием: предусмотрели удобный монитор, практичный дизайн, позволяющий установить счетчик в узкое место, возможность дистанционного снятия показаний.
• Decast 90-20. Очень прочный счетчик воды немецкого производства, выдерживающий большие механические нагрузки и гидроудары. Защищен антикоррозионным покрытием. Оснащен стрелочным указателем, очень удобным в пользовании. Показания также можно снимать дистанционно.
• ITELMA WFW24 D080. Прибор средней ценовой категории итальянского производства. Водомер не боится грязной воды. Панель со считывающим устройством позволяет снимать показания даже при плохом освещении.
• МЕТЕР ВК 25ГИ. Счетчик воды премиум класса. Отличается повышенной прочностью, малой погрешностью измерений и наличием дополнительных функций. Корпус изготовлен из чугуна. Экран защищен металлической крышкой. Есть возможность снимать показания дистанционно. Некоторые модели могут работать при температуре более 90°С.

Характеристики самых популярных механических счетчиков воды:

• Смотрите также, как правильно выбрать трубы для водопровода

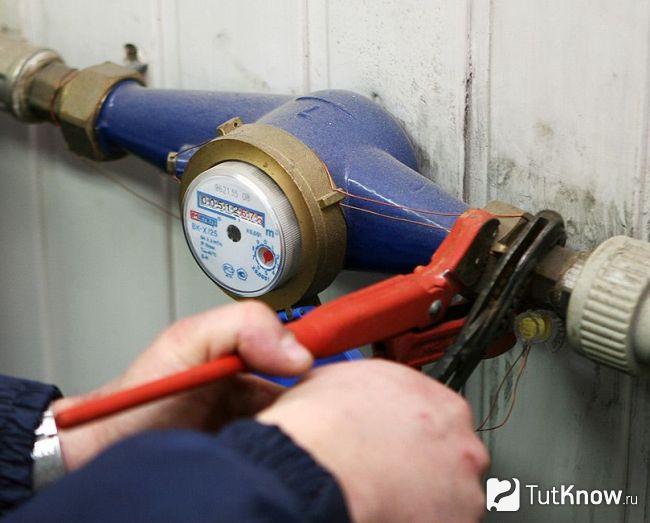

Установка счетчика воды своими руками

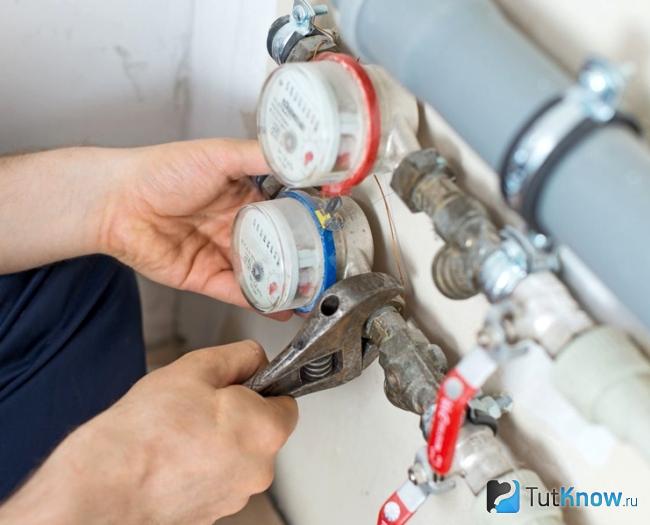

На фото процесс монтажа счетчика воды

Перед тем как приступить к установке счетчика холодной воды, нарисуйте план размещения прибора. Водомер располагайте в теплом помещении с хорошим освещением. Вокруг него не должно быть условий для повреждений или искажений показаний. Идеальный вариант — ниша в стене, закрывающаяся дверцей, или короб с крышкой.

Трубы рядом с прибором должны быть в хорошем состоянии. Перед началом работы отремонтируйте их или замените, желательно на пластиковые.

Счетчики воды располагайте на высоте 30-100 см от пола. Обеспечьте хороший доступ к водомеру для снятия показаний и технического обслуживания.

Изучите паспорт прибора и его комплектность. Технические характеристики счетчика воды должны соответствовать вашим требованиям. Убедитесь, что номера на корпусе и в паспорте идентичны.

Убедитесь, что в комплекте есть все необходимое для монтажа: фильтр грубой очистки, обратный клапан, накидные гайки. При отсутствии купите их отдельно. Без таких элементов водомер после монтажа не опломбируют. Проверьте наличие резиновых или паронитовых прокладок.

Для соединения деталей могут понадобиться дополнительные уплотнители — пакля или фумлента, также необходимо позаботиться о наличии запорного крана и фитингов к трубам для крепления счетчика воды.

Приготовьте специальный инструмент для работы: ножницы для разрезания пластиковых труб, паяльник для крепления фитингов, ключи и т.д.

Инструкция по установке счетчика воды:

• Отключите воду на стояке.
• Определитесь с расположением водомеров — горизонтальное или вертикальное.
• Предварительно соедините запорный кран и фильтр грубой очистки, при этом патрубок фильтра должен быть направлен вниз. Подсчитайте количество проворачиваний детали, при котором фильтр займет такое положение.
• Разберите узел и вновь соберите, используя уплотнительную обмотку. Проворачивайте деталь на заранее определенное количество оборотов, обеспечивая нижнее положение фильтра.
• Перед установкой счетчика воды необходимо проверить состояние считывающего устройства: оно должно показывать нули.
• Подсоедините к собранному узлу прибор и обратный клапан. При правильной сборке все части должны располагаться так: кран, фильтр, водомер, обратный клапан.
• При монтаже изделия следите за стрелкой на его корпусе, которая указывает на направление движения потока воды. В противном случае представитель водоканала не поставит пломбы на счетчики воды. Все детали монтируйте свободно, перекосы, сжатие и натяги не допускаются.
• Измерьте длину собранного узла с учетом присоединительных мест. Отметьте на водопроводе участок такой же длины в том месте_: где должен находиться прибор, и увеличьте размер на величину выступающих частей фитинга.
• Подставьте таз, в который будет выливаться вода из системы.
• Вырежьте из магистрали намеченный участок.
• Подсоедините фитинги к пластиковым трубам или нарежьте резьбу на металлических изделиях.
• Установите счетчик воды с деталями между фитингами и закрепите накидными гайками. Места соединений уплотните фумлентой или паклей. Проверьте работоспособность изделия.

После монтажа счетчика воды напишите соответствующее заявление в ЖЭК и пригласите представителя управляющей компании для составления акта о приемке устройства и ввода в эксплуатацию. Если прибор исправен, в паспорте сделают соответствующую запись, разрешающую его эксплуатацию, а на счетчик поставят пломбу. Последним этапом является подписание договора по оплате поставок воды на основании показаний водомера.

• Смотрите также, как организовать летний водопровод

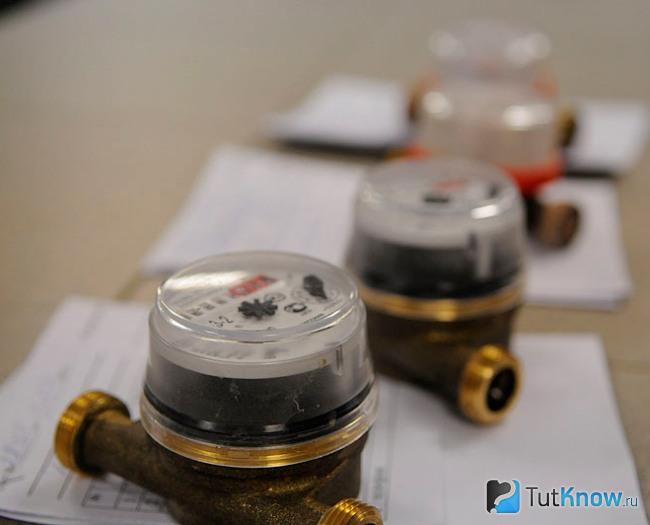

Особенности поверки счетчиков воды

Со временем точность измерения любого водомера падает, поэтому его регулярно проверяют на корректность работы.

Наиболее распространенные причины, по которым точность показаний счетчика воды снижается:

• Износ крыльчатки, счетного устройства и других элементов из-за большого срока эксплуатации.
• В воде присутствует большое количество солей и металлов.
• Жидкость грязная, с примесью песка и других твердых фрагментов.
• Счетчик сломался в результате механических воздействий.
• Выход из строя механизмов после длительного отсутствия воды в трубах.
• Поломка водомера из-за низкого качества деталей.

Существует и другие причины неправильной работы устройства, но проверку счетчика воды разрешается проводить только через промежуток времени, установленный законом. Если прибор совсем перестал работать, а на корпусе есть трещины и потеки, его следует заменить.

Поверка выполняется только в специальной лаборатории, поэтому водомер надо демонтировать и отдать специалистам. Если с ним все в порядке, пользователь получает акт об исправности изделия. После проверки поставьте счетчик на воду на штатное место и повторно опломбируйте.

Периодичность поверки указана в паспорте и может составлять от 4 до 15 лет.

Цена монтажа счетчика воды

Работы по монтажу счетчика воды не отличаются сложностью, но пользователь все же должен обладать определенным опытом. Если вы сомневаетесь в своих силах, пригласите опытного сантехника.

Стоимость затрат на установку водомера легко подсчитать самостоятельно, при этом можно решить, на чем лучше сэкономить. Для этого определите затраты на приобретение прибора и комплектующих, а также на их монтаж. Если выбирать модель счетчика воды по цене, самыми недорогими окажутся бытовые тахометрические приборы отечественного производства, рассчитанные на производительность до 3 м³ в час, со средней степенью защиты, имеющие сравнительно невысокую погрешность показаний. Чем сложнее конструкция изделия и чем больше функций заложено, тем выше его стоимость.

Цена счетчиков воды в Украине:

Цена счетчиков воды в России:

Стоимость тахометрических счетчиков воды и комплектующих в Украине:

Стоимость тахометрических счетчиков воды и комплектующих в России:

На стоимость монтажа и замены счетчиков воды влияют в основном условия выполнения работ. В труднодоступных местах они выполняются дольше, поэтому платить придется больше.

Цена монтажа счетчика воды в Украине:

Цена монтажа счетчика воды в России:

Стоимость работ по замене счетчиков воды Украине:

Стоимость работ по замене счетчиков воды в России:

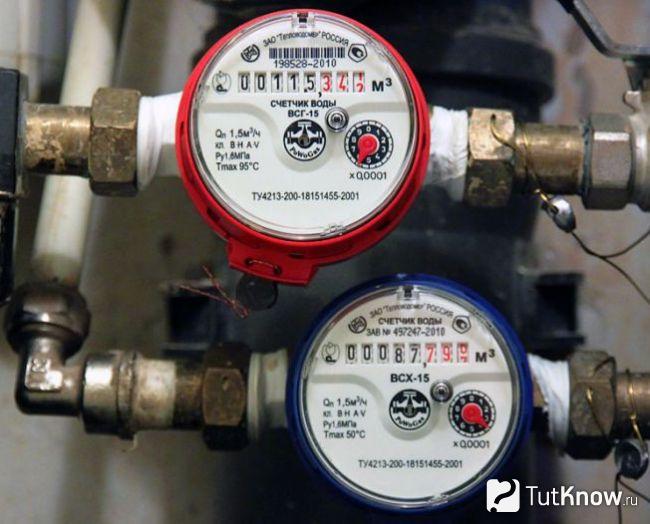

Реальные отзывы о счетчиках воды

Среди большого ассортимента счетчиков для учета потребления воды как импортных, так и отечественных производителей порой достаточно сложно сделать выбор. При покупке необходимо ориентироваться на массу различных показателей, например, стоимость, простоту установки, износостойкость, точность учета, пропускную способность и другие технические характеристики. Выбирая товар в магазине, можно воспользоваться советом продавца-консультанта, однако сотрудники могут быть заинтересованы в продаже определенных моделей, не всегда являющихся наилучшим вариантом. В силу этого приводим самые показательные отзывы о счетчиках воды от реальных пользователей.

Маргарита, 38 лет

У нас сейчас стоит Пульсар. Используем его уже больше 2 лет. Мне нравится то, что он универсальный и подходит как для горячей воды, так и для холодной. Работоспособность отличная, функционирует без нареканий. Материал, из которого он сделан, — латунь, при этом у него достаточно крепкая крыльчатка. За это время нигде не начал подтекать. Среди всех счетчиков воды отзывы на нашу модель самые лучшие. Со своего опыта я советовала его и соседям, тоже все нравится.

Александр, 42 года

У нас уже 3 года стоит польский водомер Apator Powogaz. Сам он латунный, но сверху покрыт еще каким-то металлом, который в сыром помещении быстро ржавеет. Это минус. Но сам корпус герметичный, поэтому под стеклом не образуется конденсат, и в любое время можно считать показания. Его точность почти идеальная, и он по износостойкости не уступает большинству приборов учета. Пропускная способность у него достаточно высокая, поэтому можно использовать даже в качестве общедомового на многоквартирный дом.

Георгий, 49 лет

Мои оба счетчика — на холодную и на горячую воду — одной фирмы Архимед. Работают исправно уже больше 3 лет. Вообще покупал первый именно на горячую воду, т.к. этот аппарат позволяет значительно снизить затраты на горячее водоснабжение. Тарифы неуклонно растут, а этот прибор имеет встроенный термодатчик и учитывает расход по 4 тарифам в зависимости от температуры воды. Теперь, когда я сливаю холодную из труб, то и плачу, как за холодную. Когда температура становится в промежутке от 40 до 45 градусов, то оплачиваю 0,7 от тарифа, от 45 до 49 — 0,9 тарифа, а уже с 50-ти — полную стоимость. Экономия заметна в платежках. По моим подсчетам, он окупился чуть больше, чем за год. Когда понял, что Архимед очень удачный, поменял и второй. Качеством очень доволен. Да и другие отзывы об установке счетчиков воды этой модели тоже хорошие. Более популярного прибора я пока не встречал.

Как установить счетчик воды — смотрите на видео:

Установка счетчика на воду — это дополнительные финансовые вложения в водопроводную систему, но они вполне оправданы. Очень быстро потраченное не только окупится, но и позволит сэкономить семейный бюджет на оплате за использованную воду.
