Как правильно подготовить электропроводку под потолок

Чтобы грамотно подготовить электропроводку под потолок, заранее продумайте схему, суммарную нагрузку и точки освещения, выключатели и возможные сценарии света. Ошибки на этом этапе часто приводят к штроблению и переделкам уже после отделки. Важно выбрать безопасные трассы, правильно подобрать сечение и тип кабеля, предусмотреть защиту в гофре или коробе и оставить доступ к распределительным коробкам и соединениям для обслуживания.

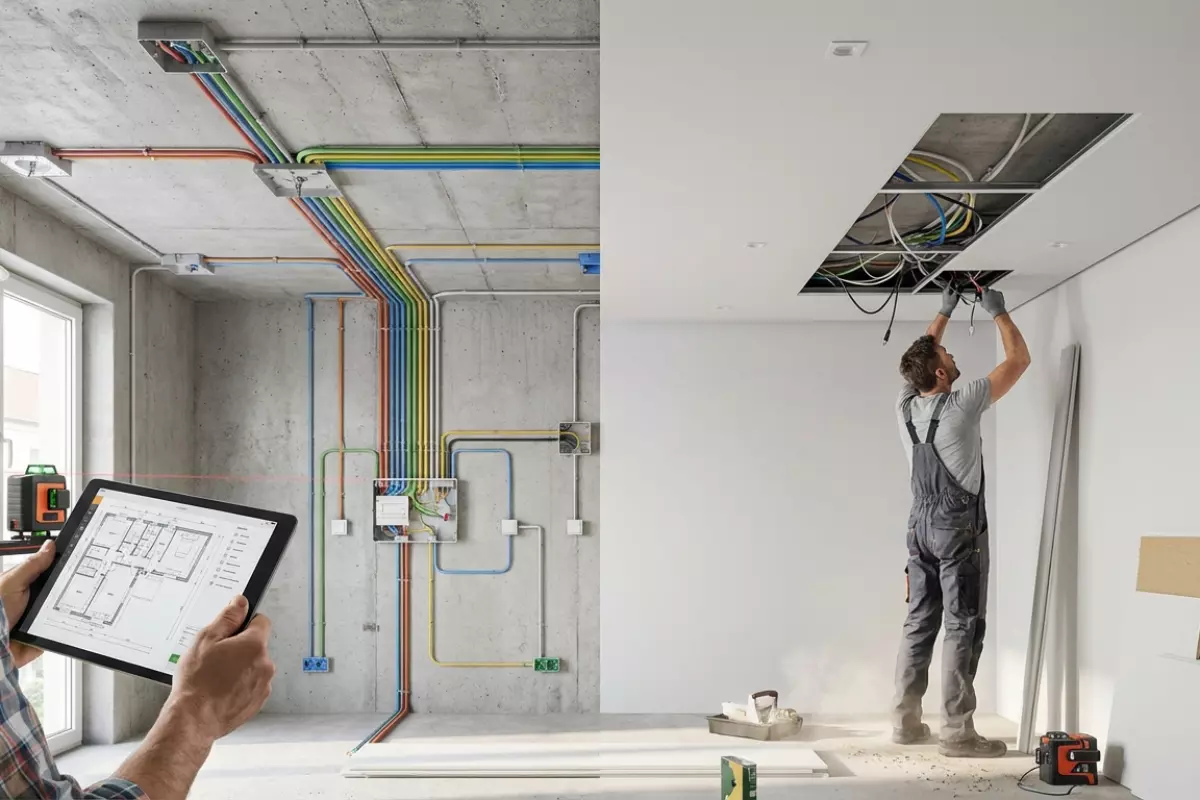

Почему электропроводку нужно планировать до монтажа потолка

Разводку и точки подключения проще и безопаснее продумать заранее, пока есть доступ к перекрытию и стенам. После установки натяжного или подвесного полотна любая правка превращается в «разборку по месту»: приходится снимать часть конструкции, заново выставлять крепёж, а иногда и менять участки кабеля.

Что вы выигрываете, когда делаете схему заранее

• Понимание, где будут светильники и группы — можно сразу разнести линии по зонам (например, люстра отдельно, споты отдельно, подсветка отдельно) и не перегружать один автомат.
• Нормальные трассы кабеля — без «змейки» и лишних соединений, с понятными маршрутами и запасом по длине на выводы.
• Корректный выбор материалов — сечение, тип кабеля, гофра/труба, коробки, клеммы под реальную нагрузку и условия (бетон, дерево, влажные помещения).
• Меньше рисков для потолка — не нужно сверлить и тянуть провода рядом с уже установленным полотном, профилями и подвесами.

Какие проблемы чаще всего всплывают, если тянуть с подготовкой

• Не хватает выводов: забыли про подсветку, датчик движения, вытяжку, питание для карниза или Wi‑Fi-точки.
• Неправильные места: светильник попадает на профиль, подвес, закладную или вентиляционный короб.
• Сложный доступ к соединениям: распредкоробка оказывается «запертой» за конструкцией, а это неудобно для обслуживания и диагностики.
• Перегрев и ложные срабатывания: когда все световые линии посадили на одну цепь, а мощность и пусковые токи не учли.
• Лишние расходы: переделка креплений, покупка нового кабеля, повторный выезд мастеров, восстановление отделки.

На что ориентироваться при планировании

Практичный минимум перед тем, как закрывать всё потолком

• Сверить разметку светильников с планом профилей/подвесов и закладных.
• Сделать фото трасс и мест соединений до закрытия — пригодится при ремонте и поиске неисправностей.
• Проверить работоспособность групп: включение, отсутствие нагрева клемм, корректность защиты.
• Убедиться, что все соединения выполнены в доступных местах и не «висят» без фиксации.

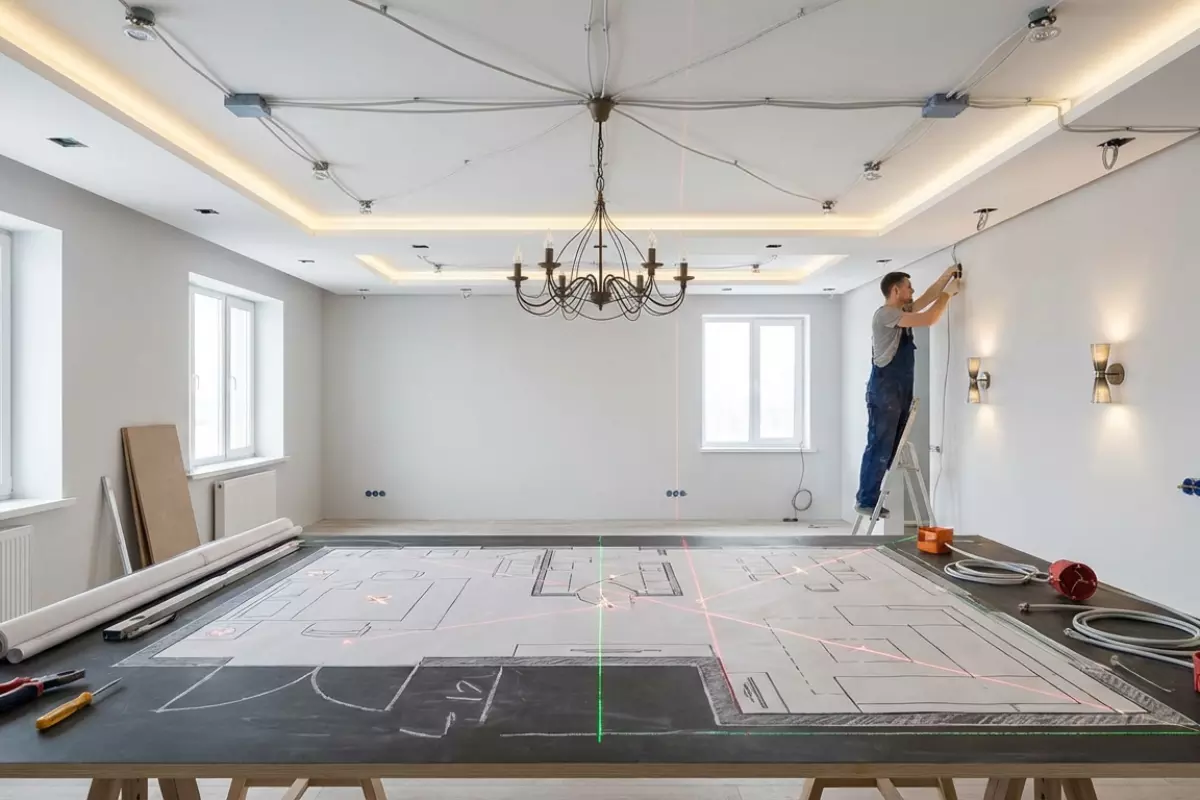

Какие схемы освещения учитывать заранее

Разводку под потолком проще сделать один раз и без переделок, если заранее понять, какие группы света будут включаться отдельно, где нужны проходные выключатели и какие приборы потребуют питания не только «фазой-нулём», но и управляющими линиями. На этом этапе полезно нарисовать план потолка с мебелью и привязками по стенам: так точки света не «уедут» из-за шкафа, карниза или будущей перегородки.

1) Один центральный свет + отдельные зоны

Самый частый вариант — люстра/плафон по центру и дополнительные источники по периметру. Для проводки это означает минимум две группы: «общий» и «дополнительный» свет. Если люстра многорожковая, иногда делают 2–3 клавиши, чтобы включать половину ламп.

• Заранее решите, сколько групп будет у люстры: 1, 2 или 3.
• Отдельно выделите подсветку рабочей зоны (например, у кухни-столовой) — удобнее, когда она не зависит от основного света.
• Продумайте место вывода под люстру: оно должно совпасть с центром композиции, а не с «геометрическим центром» комнаты.

2) Точечные светильники: сетка, периметр, акценты

Споты и встраиваемые светильники чаще всего делят на 2–4 линии: периметр, центральная часть, «дорожка» вдоль шкафа/гардеробной, акцент на стену с ТВ или картиной. Чем больше групп, тем больше кабелей и соединений в потолочной зоне, поэтому лучше заранее выбрать разумный баланс.

• Сетка по всей площади даёт равномерный свет, но требует точной разметки и одинаковых отступов.
• Периметр визуально «поднимает» потолок, особенно вместе с подсветкой карниза.
• Акцентные точки лучше вешать на отдельную клавишу или диммер, чтобы не «пересвечивать» комнату.

3) Лента и скрытая подсветка (карниз, ниша, парящий потолок)

LED-лента почти всегда тянет за собой блок питания и иногда контроллер (RGB/RGBW/адресная). Это влияет на схему: нужно место, куда можно спрятать оборудование и оставить к нему доступ, а также подвести питание 220 В именно туда, а не «в точку ленты».

• Определите, где будет блок питания: ниша, шкаф, ревизионный люк, зона над карнизом.
• Если подсветка длинная, планируйте питание с двух сторон или инжекцию по участкам, чтобы не было падения яркости.
• Для сценариев «ночник/атмосфера» удобнее отдельная группа включения, не связанная с основным светом.

4) Проходные и перекрёстные выключатели

Если свет нужно включать из двух мест (коридор, спальня у входа и у кровати), сразу закладывайте проходную схему. Для управления из трёх и более точек добавляются перекрёстные выключатели. Ошибка здесь обычно одна: в стене оставили только «обычный» кабель, и потом приходится штробить заново.

• Отметьте на плане все места, где реально будете включать/выключать свет.
• Для проходного управления заранее продумайте трассы между коробками/подрозетниками, чтобы не пересекаться с профилями потолка.
• Если планируется умное реле в подрозетнике, уточните глубину и наличие нейтрали в коробке выключателя.

5) Диммирование и «умные» сценарии

Регулировка яркости требует совместимости: диммер + тип ламп/драйверов. Для ленты это обычно PWM-контроллер, для 220 В светильников — диммер под LED-нагрузку. Под «умный дом» часто нужно питание в месте установки реле/контроллера и правильная топология групп.

• Проверьте, поддерживают ли лампы/драйверы диммирование (и какое именно).
• Разделяйте «сцены» по смыслу: общий свет, рабочий, декоративный, ночной.
• Не смешивайте в одной группе разные типы драйверов и светильников, если планируется регулировка.

6) Отдельные выводы под нестандартные приборы

Часто забывают про питание для трековых систем, подсветки витрин, зеркал, проекторов, вентиляции в санузле, датчиков и аварийного освещения. Такие точки лучше заложить сразу, даже если прибор появится позже: вывести кабель с запасом и оставить его в доступной зоне.

Практичный приём: подписывайте группы прямо на плане (например, «Гр.1 периметр», «Гр.2 центр», «Гр.3 подсветка») и сразу отмечайте, откуда ими управляют. Тогда при прокладке кабеля под потолком будет понятно, где нужны дополнительные линии, а где достаточно одной.

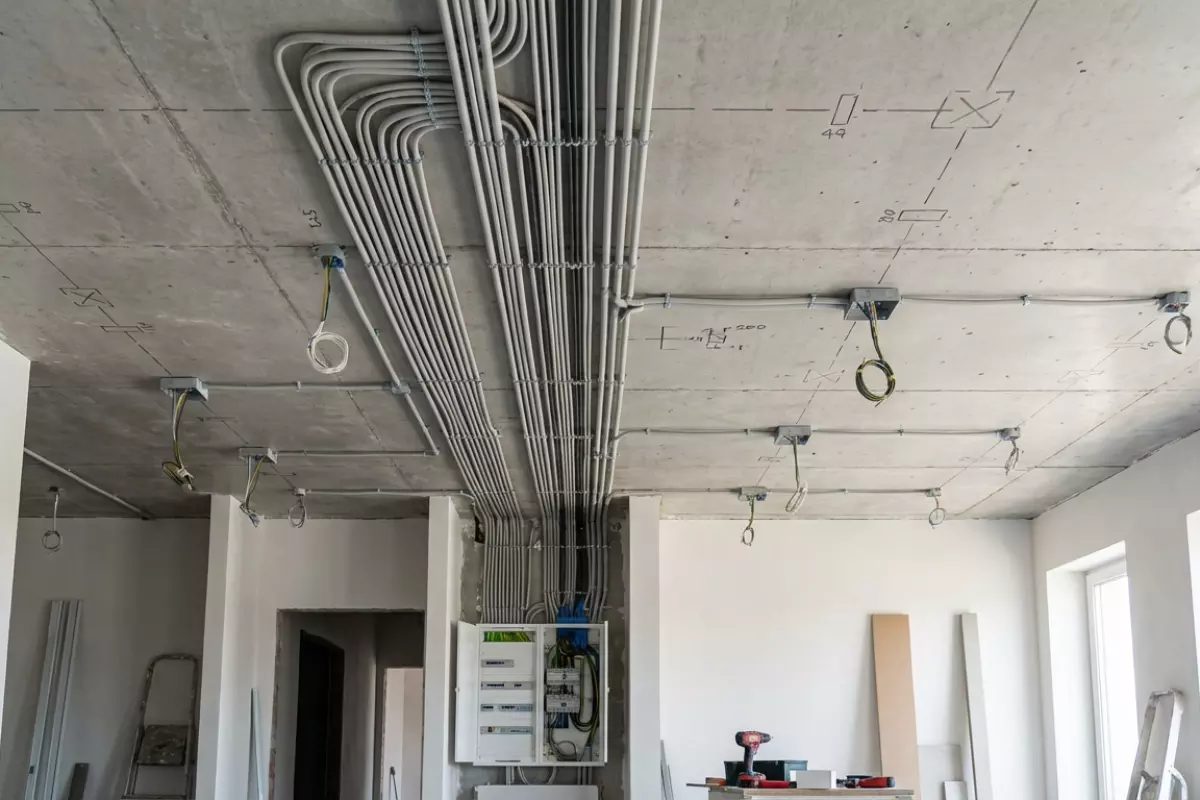

Размещение кабелей и распределительных коробок

Трассы под потолком планируй так, чтобы потом не гадать, где проходит линия: веди их по прямым, с понятной логикой от щита к группам света и розеток. Избегай диагоналей и «змейки» — это усложняет поиск и повышает риск попасть сверлом при монтаже каркаса, светильников или багета.

Удобнее всего сначала разметить на потолке и стенах точки: выводы под светильники, места выключателей, проходы через балки/профили, а уже затем соединять их маршрутами. Если планируется натяжной или подвесной потолок, заранее учитывай, где будут профили, подвесы и закладные, чтобы не пересекаться с крепежом.

Как прокладывать линии под потолком

• Веди магистрали параллельно стенам, с поворотами только под 90°.
• Держи единый «коридор» для проводки: так меньше пересечений и проще обслуживать.
• Не прижимай трассу вплотную к острым кромкам профиля и металлу — используй гофру/защиту в местах возможного контакта.
• Разделяй группы: освещение, розетки, мощные потребители. Так легче искать неисправности и не перегружать линию.
• Оставляй небольшой запас длины на выводах к светильникам и в местах соединений, чтобы можно было нормально подключить клеммы.

Где ставить распределительные коробки

Коробки размещай там, где к ним реально добраться после отделки. Под натяжным потолком это означает: либо доступ через лючок/сервисное окно, либо вынос соединений в доступную зону (например, над шкафом, в коридорный узел, в нишу). Прятать соединения «намертво» за полотном без доступа — плохая идея: любая диагностика превращается в разбор потолка.

• Ставь коробки ближе к центру «разветвления» линий, чтобы не плодить лишние соединения.
• Не размещай их в местах, где будут закладные под люстры, треки, вентиляцию, карнизы.
• Держи понятную логику: одна зона/комната — свой узел, чтобы не смешивать группы из разных помещений.
• Подписывай группы внутри (маркером на крышке или биркой на кабеле): «свет кухня», «споты коридор» и т. п.

Типовые решения для разных потолков

Проходы, крепление и запас

В местах пересечения с каркасом делай проходы через защитные элементы (втулки, отрезки гофры), чтобы изоляцию не перетирало. Крепи линии регулярно, но без перетяжки: кабель не должен «гулять», и при этом не должен быть зажат так, что оболочка деформируется. На каждом выводе к светильнику оставляй запас, чтобы подключение можно было выполнить без натяга и без наращивания.

Частые ошибки, которые потом дорого исправлять

• Соединения без доступа после монтажа потолка — любая проблема превращается в демонтаж.
• Смешивание разных групп в одной коробке без маркировки — сложно обслуживать и легко перепутать.
• Прокладка вплотную к профилям и крепежу — риск повреждения при сборке каркаса.
• Слишком короткие хвосты на выводах — приходится наращивать, а это лишние соединения.
• Хаотичные диагональные маршруты — невозможно предсказать, где проходит линия.

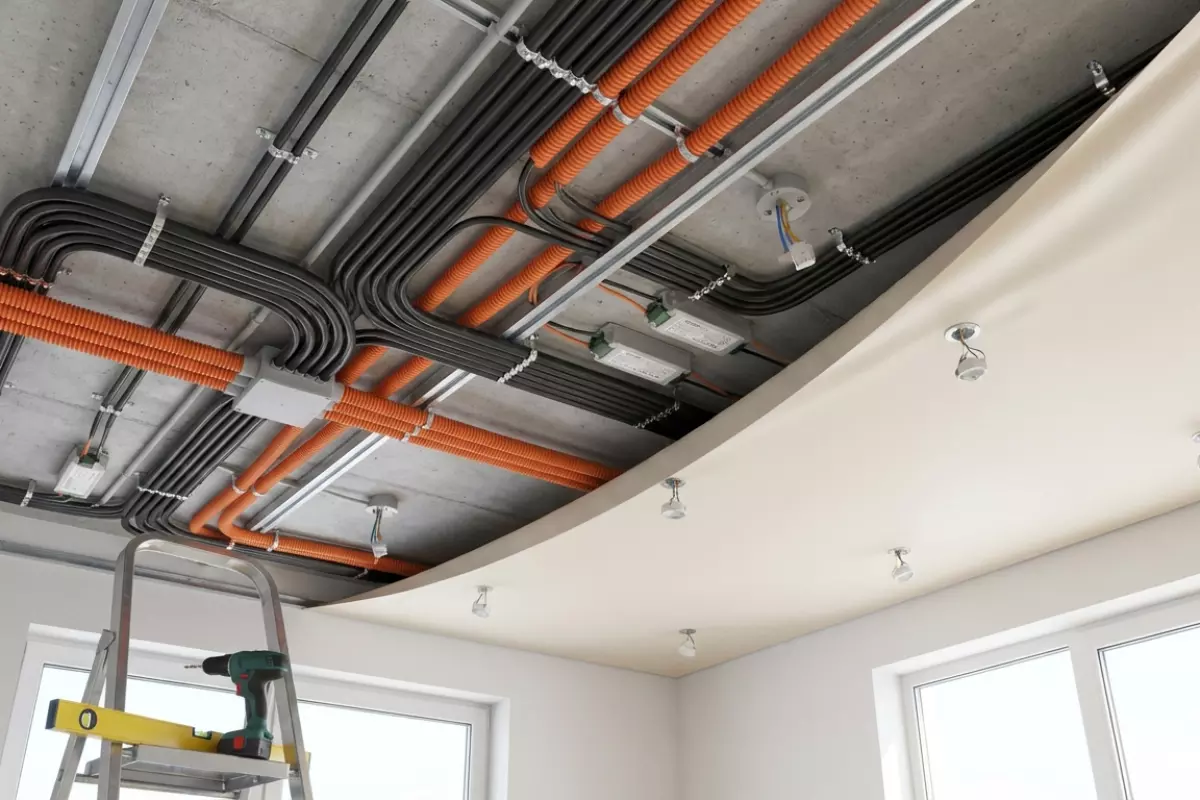

Требования к проводам и гофре под натяжным потолком

Кабельная часть в запотолочном пространстве должна быть рассчитана на нагрев, не бояться случайных касаний к профилю и не провисать. Поэтому важны три вещи: правильный тип кабеля, понятный способ прокладки и защита там, где это действительно нужно.

Какие провода использовать

• Для стационарной проводки берут кабель с медными жилами и негорючей/малодымной оболочкой (часто выбирают исполнения с индексами «нг» и «LS»).
• Сечение подбирают по нагрузке и автомату, а не «как у всех». Для освещения обычно достаточно 1,5 мм², для розеточных линий — 2,5 мм², но окончательно решает расчет и схема щита.
• Провод типа ПВС/ШВВП для скрытой стационарной прокладки под потолком — плохая идея: он рассчитан на подключение приборов, а не на постоянную линию.
• Алюминий в новых линиях под натяжной конструкцией лучше не закладывать: сложнее с соединениями и выше требования к монтажу.

Гофра: когда нужна и какая

• Гофротруба полезна там, где есть риск механического воздействия, пересечения с острыми кромками, а также для удобной замены/добавления линии.
• Если основание негорючее (бетон) и кабель проложен по нормальным трассам с креплением, допускается прокладка без гофры — но с аккуратной фиксацией и без «свисающих петель».
• Для деревянных оснований и каркасных перекрытий требования строже: обычно применяют негорючие решения (металлорукав/металлическая труба или гофра из самозатухающего материала — по проекту и местным нормам).
• Диаметр выбирают с запасом: кабель должен проходить свободно, без натяга. Забитая «впритык» гофра усложняет протяжку и перегревается быстрее.

Правила прокладки и крепления

• Трассы ведут по прямым линиям с понятной логикой: параллельно стенам и перекрытиям, с поворотами под 90°.
• Крепят к базовому потолку клипсами/дюбель-хомутами, чтобы линия не касалась полотна и не попадала в зону крепежа багета.
• Не допускают натяжения: небольшой технологический «провис» допустим, но кабель не должен болтаться и тереться о профиль.
• Пересечения с острыми кромками (профиль, подвесы, элементы каркаса) выполняют через защиту: гофра, втулка, прокладка.

Соединения и распредкоробки

• Скрутки «под потолком» без доступа — частая причина проблем. Соединения делают в распредкоробках или в доступных монтажных нишах.
• Коробки оставляют обслуживаемыми: либо выводят к лючку/светильнику, либо размещают так, чтобы можно было добраться без демонтажа большого участка полотна.
• Клеммы и гильзы подбирают по материалу жил и току. Смешивать медь и алюминий напрямую нельзя — нужен переходной элемент.

Мини-памятка по выбору и монтажу

Если сомневаетесь, нужен ли защитный канал на конкретном участке, ориентируйтесь на простое правило: где есть риск задеть, перетереть или прижать — там лучше сделать дополнительную защиту и надежное крепление к основанию.

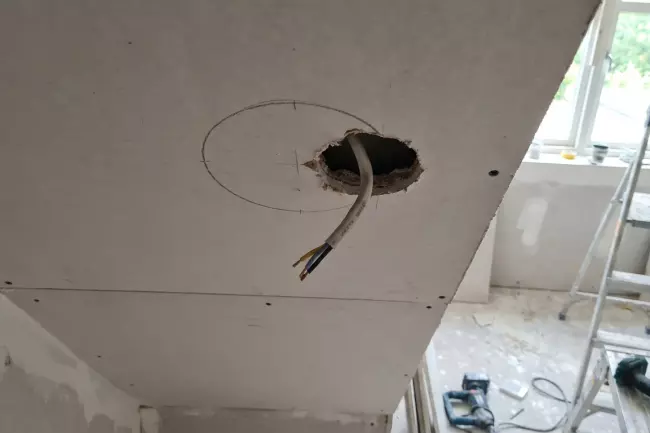

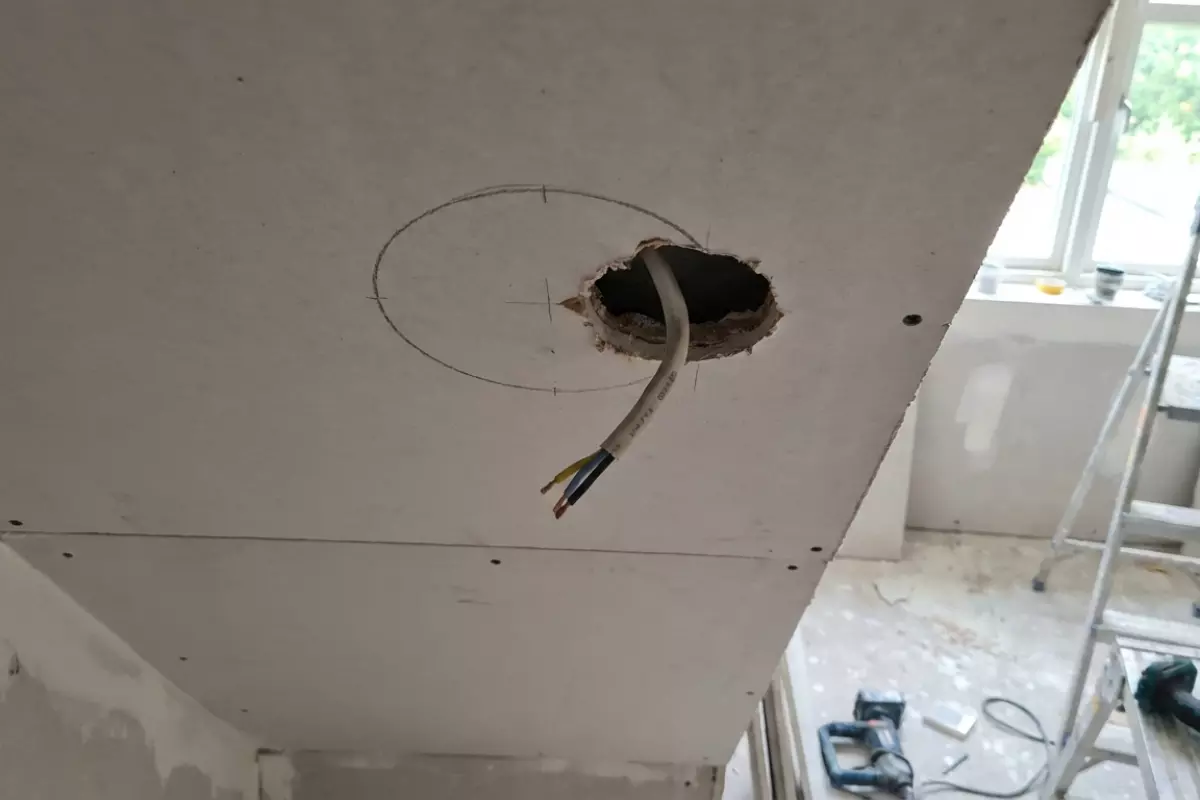

Ошибки при выводе точек освещения

Чаще всего проблемы начинаются с мелочей: кабель вывели «примерно там», оставили короткий хвост, забыли про крепёж или не учли, что после монтажа потолка высота и доступ к соединениям меняются. Ниже — типовые промахи, из-за которых потом приходится вскрывать отделку или городить лишние соединения.

Самые частые промахи при выводах

• Неправильная привязка к центру светильника. Вывод смещён на 3–5 см — и уже не попадает в посадочное место, особенно у точечных моделей с жёсткой пружинной фиксацией.
• Слишком короткий запас кабеля. Оставили 5–7 см «чтобы не мешало», а потом не хватает длины для подключения драйвера/клеммника и аккуратной укладки в нише.
• Слишком длинный хвост без фиксации. Провод провисает, попадает в зону нагрева, цепляется за каркас или мешает установке платформы под светильник.
• Вывод сделан без понимания типа потолка. Для натяжного и гипсокартона требования разные: где-то нужна закладная, где-то — доступ к соединениям через отверстие.
• Соединения «в пустоте». Скрутки или клеммы оставлены над полотном/внутри конструкции без коробки и без возможности обслуживания.
• Перепутаны группы и выключатели. В итоге включается не та зона, проходные схемы работают «наоборот», а исправление требует прозвонки и переделки распаек.
• Не учтён драйвер у LED-светильников. Блок питания некуда положить, он не проходит в отверстие или оказывается прижат каркасом.
• Нет защиты кабеля на кромках. Провод трётся о профиль/металл, со временем повреждается изоляция, особенно при вибрациях и температурных циклах.

Что важно проверить до закрытия потолка

1. Привязки по размерам. Координаты точек лучше фиксировать от двух стен (или осей помещения), а не «на глаз» от угла.
2. Запас длины. Практично оставлять такой хвост, чтобы можно было спокойно подключить светильник и уложить провод без натяга.
3. Маркировку. Подпишите группы, особенно если точек много и есть разные сценарии включения.
4. Место под соединения и драйверы. Продумайте, где будет коробка или технологический доступ, чтобы не прятать обслуживаемые узлы намертво.

Чем заканчиваются типовые ошибки и как их избежать

Если сомневаетесь в конкретной точке, проще потратить 10 минут на проверку до монтажа потолка: прозвонить линию, примерить светильник по шаблону и убедиться, что провод выходит там, где нужно, с нормальным запасом и понятной маркировкой.

Что проверить перед приездом монтажников

Перед началом работ пройдитесь по точкам света и трассам кабеля: чем меньше «сюрпризов» на объекте, тем быстрее и аккуратнее пройдет монтаж. Ниже — короткий чек‑лист, который помогает избежать переделок и лишних отверстий в потолке.

Схема освещения и точки подключения

• Сверьте, где будут люстры, споты, трек, подсветка, датчики. Отметьте точки на черновом потолке или стенах (карандашом/малярной лентой).
• Проверьте, что места выводов не попадают на профили, закладные, вентиляцию, карнизы, люки обслуживания.
• Уточните тип светильников: встраиваемые/накладные, питание 220 В или через драйвер/блок. От этого зависит, где оставлять запас провода и куда прятать блоки.
• Если планируются проходные выключатели, убедитесь, что предусмотрены все точки управления и количество жил соответствует схеме.

Кабели, соединения и запас по длине

• Проверьте маркировку и сечение кабеля под нагрузку (особенно для групп розеток, кухни, кондиционера, теплого пола). Если есть сомнения — лучше уточнить до закрытия потолка.
• Убедитесь, что все соединения будут в доступных местах: распредкоробки, ниши, лючки. Скрутки «в пустоте» без доступа — плохая идея.
• Оставьте запас на выводах под свет: обычно удобнее, когда из точки выходит не «впритык», а с запасом для подключения и возможной замены светильника.
• Проверьте, что кабель не натянут и не пережат: на поворотах должен быть нормальный радиус, а крепеж не должен повреждать изоляцию.

Щиток и защита линий

• Подпишите группы в щитке и проверьте, что освещение и розетки разведены логично (по помещениям/зонам), а не «вперемешку».
• Проверьте наличие защитных устройств там, где они нужны: автомат по току, УЗО/дифавтомат для влажных зон и линий с повышенным риском.
• Если есть драйверы, блоки питания, контроллеры — продумайте, от какой группы они питаются и где будут обслуживаться.

Готовность основания и смежные работы

• Уберите с чернового потолка все, что мешает: торчащие саморезы, остатки раствора, острые кромки профиля, которые могут повредить кабель.
• Согласуйте с другими мастерами очередность: вентиляция, кондиционер, пожарка, интернет/видеонаблюдение. Их трассы часто пересекаются с проводкой.
• Проверьте закладные под тяжелые светильники и карнизы: если их нет, лучше поставить до приезда, чтобы не вскрывать конструкцию позже.

Если все пункты закрыты, монтажникам останется только аккуратно вывести провода в нужных местах и собрать свет без «квестов» по поиску питания и скрытых соединений.
