Как скрыть вентиляцию в натяжном потолке без потери высоты

Спрятать вентиляционные каналы в натяжном потолке так, чтобы не потерять высоту, реально даже в типовой квартире. Главное заранее продумать трассу воздуховодов, расположение решёток и доступ для обслуживания, иначе аккуратная отделка обернётся шумом, вибрациями и сквозняками. Ниже разберём приёмы, которые помогают сохранить объём помещения и аккуратный внешний вид.

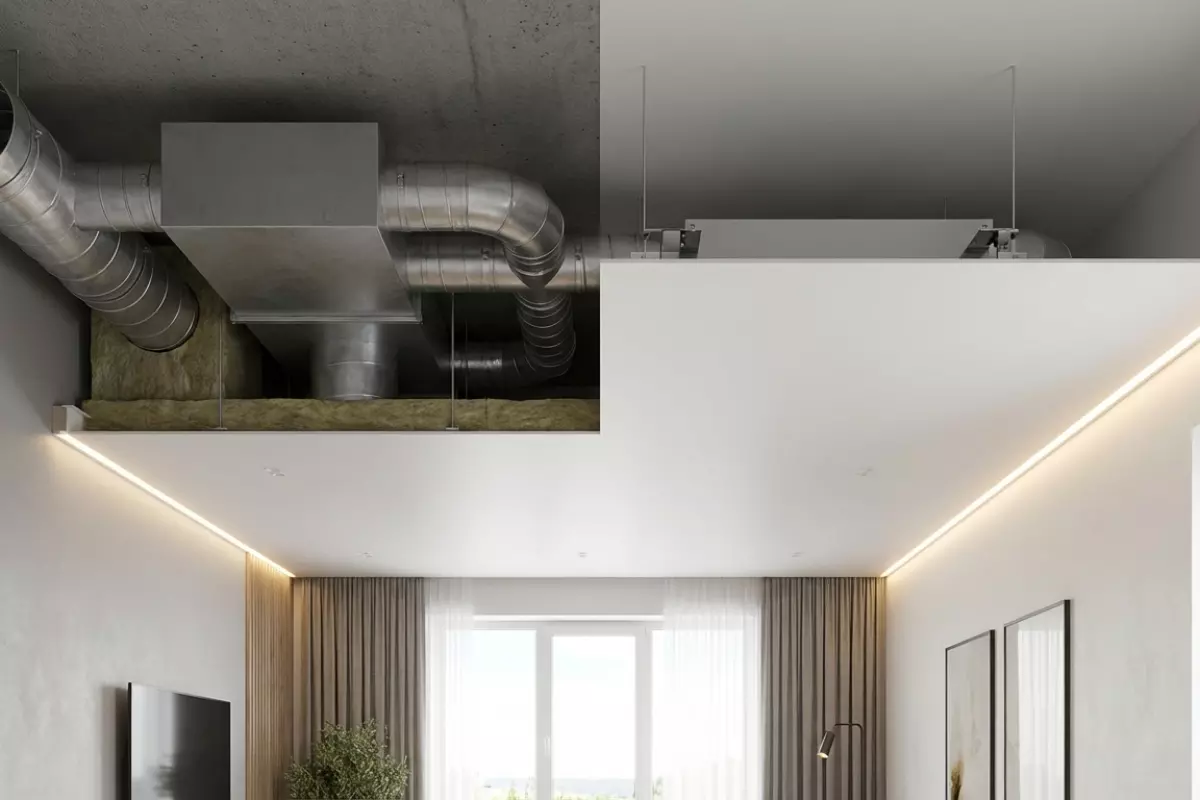

Почему вентиляция чаще всего «съедает» высоту потолка

Потеря сантиметров почти всегда происходит не из-за самого натяжного полотна, а из-за того, что над ним нужно разместить воздуховоды, переходники, крепёж и иногда ещё шумоизоляцию. И чем «жёстче» система по габаритам и требованиям к монтажу, тем ниже приходится опускать уровень.

Что именно добавляет толщину конструкции

• Высота воздуховода. Круглые трубы часто требуют больше места по диаметру, прямоугольные — по «высоте» короба, особенно на поворотах.
• Фасонные элементы: отводы, тройники, редукции. В реальности они почти всегда выше/шире «прямого» участка и диктуют минимальный зазор.
• Подвесы и крепления. Даже компактный хомут плюс шпилька/подвес дают дополнительный «пирог» над потолком.
• Требуемые зазоры для обслуживания и чтобы ничего не тёрлось о полотно (особенно если есть вибрации).
• Решётки и диффузоры. Посадочная часть, адаптер, иногда монтажная площадка — это не «в ноль» к полотну.

Почему на поворотах и узлах высоты уходит больше всего

На прямом участке воздуховод можно вести максимально близко к базовому перекрытию. Но в местах поворота появляется «радиус» (у круглых) или габарит отвода (у прямоугольных), и труба физически опускается ниже. То же самое происходит на узлах разветвления: тройник и переход на другой размер редко помещаются в ту же плоскость, что и магистраль.

Ошибки проекта, из-за которых потолок опускают «на всякий случай»

1. Маршрут без привязки к балкам/перепадам. Когда трассу не «прячут» в самые высокие зоны перекрытия, приходится занижать всё помещение.
2. Слишком крупное сечение там, где можно было обойтись меньшим (или плоским) каналом.
3. Стыковка с освещением в одной плоскости: воздуховод, закладные под свет, проводка и блоки питания начинают конкурировать за одни и те же сантиметры.
4. Нет доступа к соединениям. Если предполагаются ревизии, но лючки не продуманы, монтажники часто закладывают больший зазор, чтобы потом «как-то подлезть».

Как разные решения влияют на требуемый зазор

Практический вывод простой: высоту «съедают» не сантиметры натяжного потолка, а сумма габаритов узлов и обязательных зазоров. Если заранее разложить трассу по самым высоким зонам, продумать повороты и места подключения, часто удаётся опустить уровень заметно меньше — без компромиссов по работе системы.

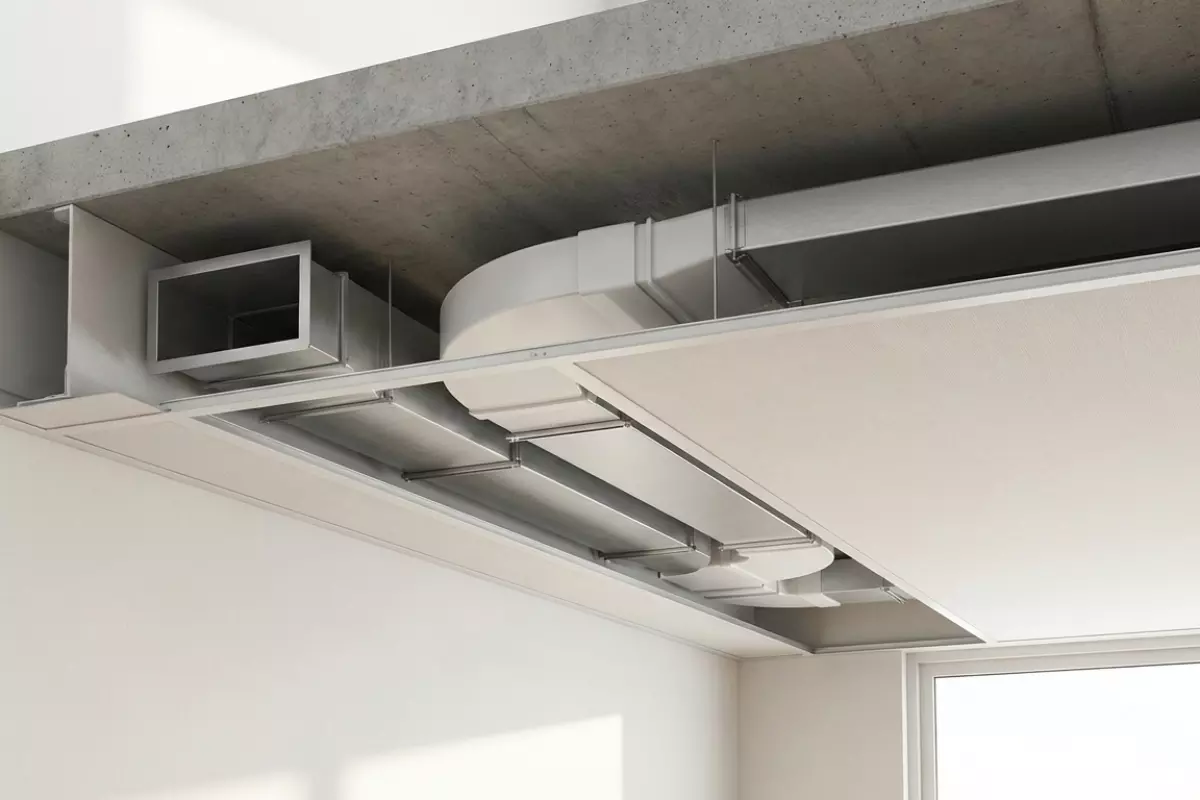

Какие вентиляционные элементы можно разместить компактно

Чтобы спрятать воздуховоды в зоне натяжного полотна и не «съесть» лишние сантиметры, важно выбирать плоские и короткие по высоте компоненты. Чаще всего выигрывают решения, которые можно увести в пристенный короб, разместить в нише у стены или развернуть вдоль плиты, а не «свешивать» вниз.

Плоские воздуховоды и переходники

• Прямоугольные (плоские) каналы — при той же пропускной способности обычно требуют меньше пространства по высоте, чем круглая труба.
• Низкопрофильные отводы 45° — помогают обойти балки/закладные мягче, чем резкий 90°, и часто позволяют держать трассу ближе к перекрытию.
• Переходы «круг–прямоугольник» — полезны, когда основной канал круглый, но у потолка нужно «сплющить» участок.
• Короткие муфты и соединители — лучше, чем длинные вставки: меньше шансов упереться в уровень полотна.

Решётки, диффузоры и щелевые варианты

• Щелевые диффузоры — выглядят аккуратно и часто требуют меньшей монтажной глубины, если правильно подобрать пленум (распределительную коробку).
• Плоские потолочные решётки — вариант для простых вытяжек/притоков, где не нужен «глубокий» корпус.
• Угловые/пристенные решётки — помогают увести видимую часть ближе к стене, где проще спрятать коммуникации в минимальном опуске.

Оборудование: что реально «ужимается» по высоте

• Канальные вентиляторы низкого профиля — ставятся в трассу и иногда «ложатся» в узкую зону над потолком, если заранее продумать место обслуживания.
• Обратные клапаны компактного типа — лучше выбирать модели с небольшой строительной высотой и понятным доступом для чистки.
• Шумоглушители плоского сечения — полезны, когда нужно снизить шум, но нет запаса по высоте для круглых «бочонков».

Если цель — сохранить высоту, лучше заранее «разложить» трассу на плане: где будет идти канал, где нужен поворот, где разместится вентилятор и как вы получите доступ к клапану и соединениям. Компактные элементы работают хорошо, но только при нормальном сечении и минимуме лишних поворотов.

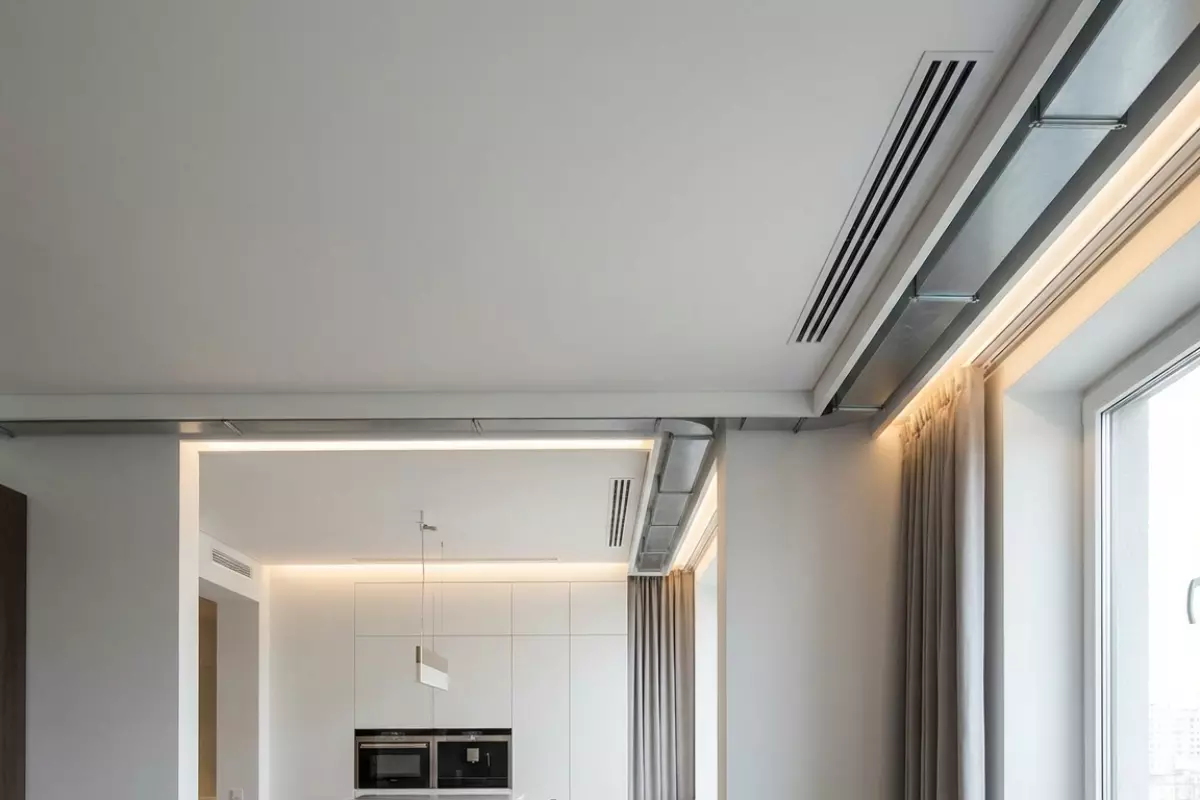

Способы прокладки каналов без опускания уровня потолка

Сохранить высоту помогает не «магия монтажа», а грамотная трассировка: где проходит короб, какой у него профиль, как выполнены повороты и где стоят решётки. Ниже — варианты, которые чаще всего позволяют обойтись минимальным зазором под полотном или вообще не менять отметку по всей комнате.

1) Привязка к периметру и «теневым» зонам

Самый практичный подход — вести канал вдоль стен, там, где натяжной потолок и так опускается под багет, карниз, нишу под шторы или подсветку. Визуально это почти не сч считывается, а по высоте обычно выигрывает больше всего.

• Т трассу планируют по периметру, избегая пересечения с люстрой/трек-с в центре.
• Решётки и диффузоры ставят ближе к стене, чтобы не «вытягивать» короб в середину.
• Повороты делают плавными (2×45° вместо 90°), так проще уложиться в малый зазор.

2) Плоские воздуховоды вместо круглых

Если критична высота, чаще выбирают прямоугольные или овальные каналы: при той же производительности они могут быть ниже по профилю. Важно не «задушить» сечение: слишком узкий и высокий по сопротивлению участок даст шум и падение тяги.

• Плоские магистрали удобнее прятать в узких полосах вдоль стены.
• Переходы «круг–прямоугольник» ставят ближе к вентустановке, а не прямо над решёткой.
• Гибкую гофру используют только короткими вставками (для виброразвязки), а не как основную линию.

3) Утапливание в существующие ниши и «пустоты»

Иногда канал можно частично спрятать не под полотном, а в конструктиве: за фальшбалкой, в нише над шкафом, в коробе над санузлом/коридором, в зоне над дверным проёмом. Тогда натяжной потолок остаётся на прежней отметке в основной части комнаты.

• Проверяют, чтобы ниша позволяла обслуживать соединения и хомуты.
• Стыки и ревизии не прячут «намертво» — оставляют доступ через лючок или съёмную решётку.
• Если рядом холодная зона (лоджия, наружная стена), канал утепляют, чтобы не было конденсата.

4) Разделение трассы на короткие ветки

Вместо одной толстой магистрали иногда выгоднее сделать две-три ветки меньшего диаметра/сечения и развести их по разным «низким» зонам. Так проще обойти балки, проводку и крепёж натяжного потолка.

1. Сначала считают суммарный расход воздуха и допустимые скорости.
2. Затем выбирают сечения веток и балансируют их заслонками.
3. После этого размещают решётки так, чтобы не было сквозняков по зоне отдыха/кровати.

5) Смещение оборудования из «высокой» комнаты

Если мешает именно вентустановка или шумоглушитель, их часто выносят в коридор, кладовку или санузел, а в комнате оставляют только тонкий участок подводки к диффузору. Это уменьшает требуемый зазор и упрощает обслуживание.

• Учитывают доступ к фильтрам и дренажу (если есть рекуператор/осушение).
• Шумоглушитель ставят ближе к источнику шума, а не «у решётки».
• Виброразвязка обязательна: подвесы/вставки, чтобы не передавать гул на перекрытие.

Чтобы реально не терять сантиметры, полезно заранее совместить план трассы с раскладкой профилей натяжного потолка, светильников и закладных. Тогда воздуховоды не окажутся в конфликте с крепежом, а локальные короба не «расползутся» на всю площадь.

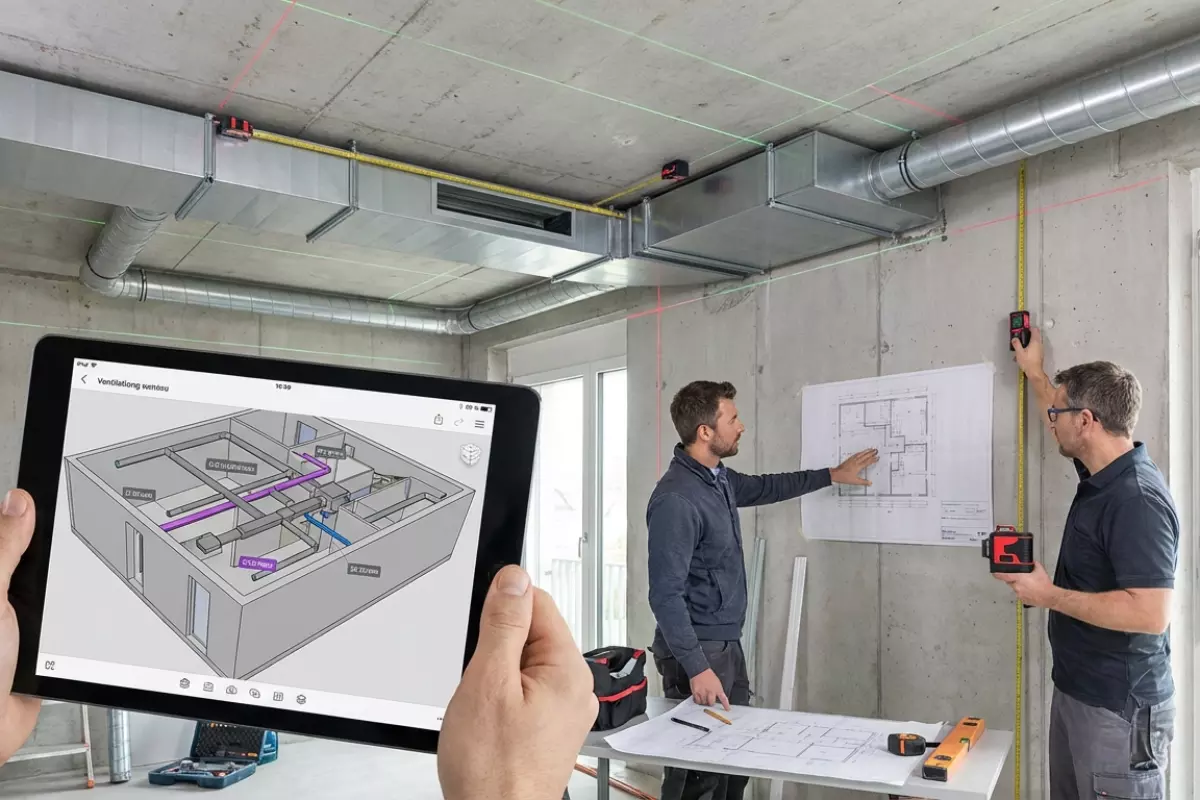

Роль проектирования и точных замеров

Экономия высоты начинается не с выбора полотна, а с понятной схемы: где пройдут воздуховоды, на какой отметке окажется натяжное полотно и как будут обслуживаться решётки, клапаны и соединения. Если это не зафиксировать заранее, чаще всего «съедаются» лишние сантиметры из‑за перестраховки монтажников или из‑за переделок, когда воздуховод внезапно упирается в профиль.

Что важно заложить в проект до монтажа

• Трасса воздуховодов: кратчайший путь без лишних поворотов и «петель», чтобы не наращивать высоту короба.
• Точки подключения: где именно будет вход/выход, чтобы не пришлось опускать потолок ради стыковки.
• Места под решётки и диффузоры: привязка к светильникам, карнизам и люкам обслуживания.
• Переходы по сечению: заранее понять, где нужен переходник, чтобы он не оказался «самой высокой точкой» под полотном.
• Шум и вибрации: предусмотреть вибровставки/гибкие участки там, где они реально нужны, а не «на всякий случай» по всей линии.

Какие замеры дают реальную экономию по высоте

• Фактическая высота базового перекрытия по нескольким точкам: перепады часто больше, чем кажется, и именно они диктуют минимальный уровень натяжного потолка.
• Самая низкая точка (плита, балка, перемычка, выступ арматуры): от неё строится «чистая» отметка полотна.
• Габариты воздуховода с изоляцией: считать нужно не «голую» трубу, а максимальный наружный размер вместе с утеплением, хомутами и подвесами.
• Зоны пересечений (с проводкой, закладными под свет, карнизом): на пересечениях часто появляется необходимость опустить уровень, если не развести высоты заранее.
• Точки крепления: шаг подвесов и тип крепежа влияют на то, насколько низко окажется трасса в реальности.

Мини-чеклист перед натяжкой

• Схема с отметками высот подписана и согласована: где верх воздуховода, где уровень полотна.
• Фасонные элементы расположены так, чтобы не «торчать» в самой низкой зоне.
• Закладные под решётки и свет установлены и не конфликтуют по высоте.
• Проверен доступ к соединениям и регулирующим элементам через люк или съёмную решётку.
• Контрольный замер после монтажа трассы: фактическая высота совпадает с планом.

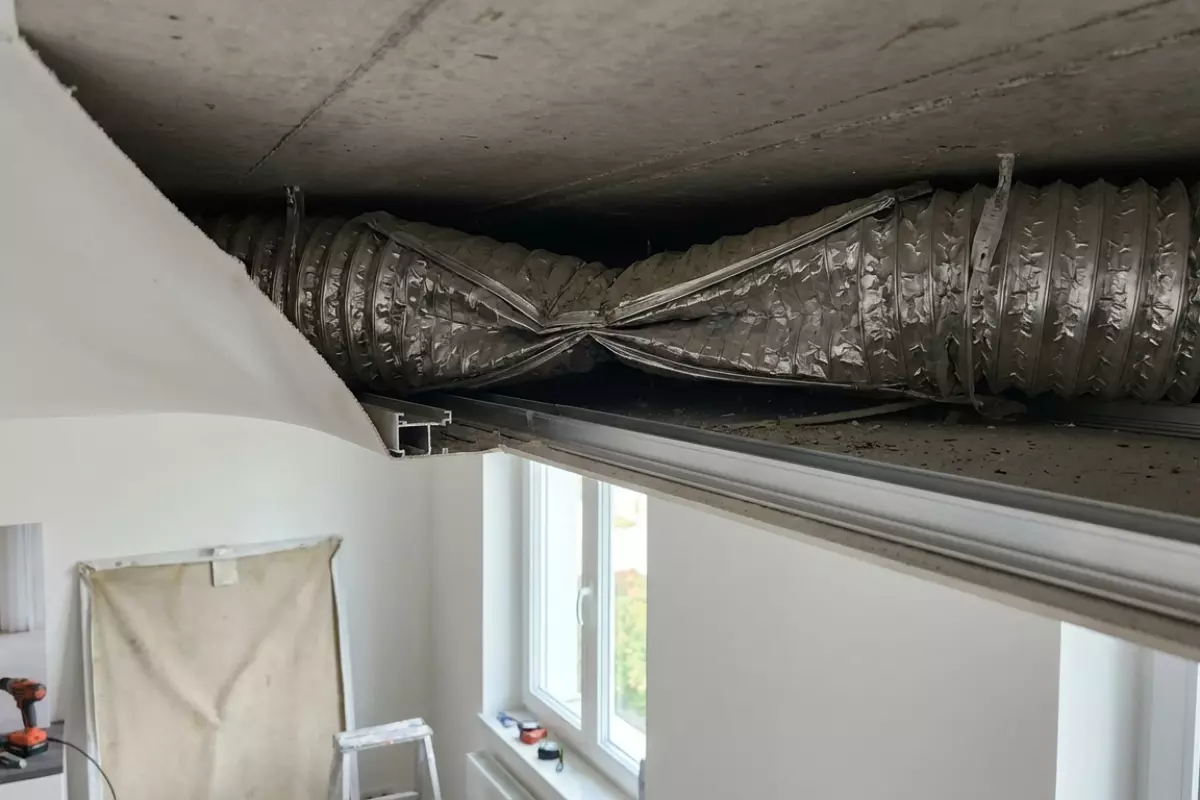

Ошибки при скрытии вентиляции

Чаще всего проблемы начинаются не с полотна, а с того, что воздуховод и решётки «прячут» без расчёта: теряется тяга, появляется шум, а доступ к обслуживанию превращается в квест. Ниже — типовые промахи, которые реально встречаются при монтаже в натяжных конструкциях.

Просчёты, из-за которых падает тяга

• Слишком маленькое сечение короба или канала. Когда воздуховод «ужимают» ради высоты, скорость потока растёт, шум усиливается, а эффективность падает. Лучше заранее проверить, какое сечение допустимо для вашей вытяжки/притока.
• Лишние повороты и резкие углы. Два-три колена под 90° могут «съесть» больше тяги, чем кажется. Если поворот неизбежен, выбирают плавные элементы и минимизируют длину трассы.
• Пережатая гофра. Гофрированный канал, прижатый к перекрытию или профилю, работает как «гармошка»-дроссель: сопротивление растёт, появляется гул.
• Неправильное расположение решётки. Если её ставят вплотную к стене/нише или закрывают декоративными элементами, воздух «упирается» и циркуляция ухудшается.

Ошибки, которые потом мешают обслуживанию

• Отсутствие ревизии. Спрятали соединения, обратный клапан или вентилятор без люка — и любое обслуживание требует частичного демонтажа полотна.
• Соединения «на честном слове». Стыки без нормальных хомутов/уплотнения со временем начинают подсасывать воздух, дребезжать и собирать пыль в щелях.
• Нет доступа к электрике. Питание вентилятора, клеммы и блоки нельзя оставлять «где-то над потолком» без возможности добраться безопасно.

Шум, вибрации и «гуляющее» полотно

• Жёсткое крепление вентилятора к перекрытию без виброразвязки. Вибрация уходит в конструкции и может отдавать на профиль и полотно.
• Канал касается багета или закладных. При работе системы появляется дребезг, который сложно найти после натяжки.
• Неправильная решётка/диффузор. Слишком «закрытая» модель или неподходящий тип для вытяжки часто даёт свист.

Конденсат и запахи

• Игнорирование конденсата на холодных участках. Если канал проходит рядом с холодной плитой/наружной стеной, без теплоизоляции возможны капли и мокрые пятна.
• Нет обратного клапана там, где он нужен. В многоквартирных домах это может привести к перетоку запахов из шахты или соседних помещений.
• Нарушение баланса притока и вытяжки. Сильная вытяжка без притока «тянет» воздух из щелей, ухудшает микроклимат и может хлопать дверями.

Таблица: что делают неправильно и как исправить без потери высоты

Практичный ориентир: все спорные моменты (высота короба, трасса, места решёток, ревизия и электрика) лучше согласовать до натяжки. После установки полотна исправления почти всегда дороже и заметнее.

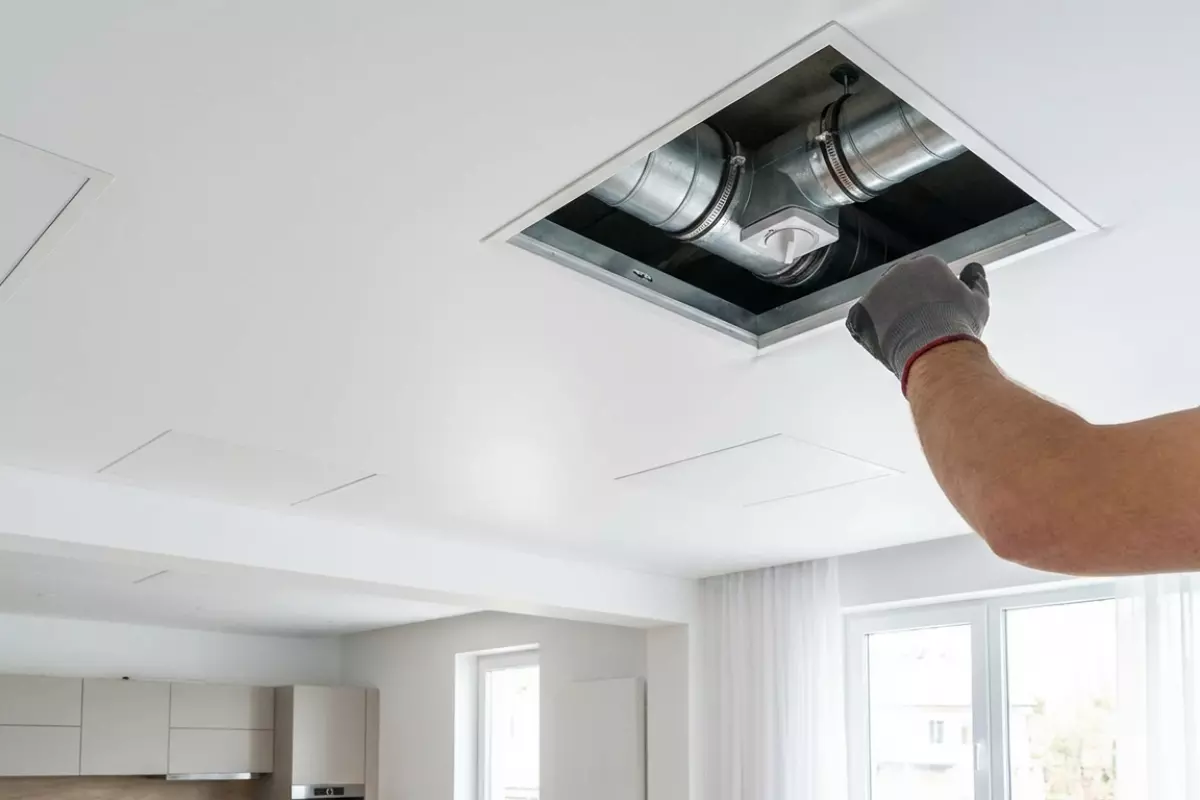

Как сохранить доступ к обслуживанию

Закладывайте точки ревизии заранее: после монтажа натяжного полотна добраться до клапанов, соединений и крепежа сложнее, а иногда и вовсе невозможно без разборки. Поэтому все узлы, которые могут потребовать чистки, подтяжки или замены, должны иметь понятный «вход» и свободное место для рук.

Где обязательно делать ревизию

• места соединений воздуховодов (особенно на хомутах и переходниках);
• обратный клапан и любые заслонки, которые могут залипать от пыли;
• шумоглушитель и участки с возможным конденсатом;
• клеммные соединения и блоки питания (если есть вентилятор, датчики, подсветка);
• узлы крепления к перекрытию, где со временем может появиться вибрация.

Какие решения работают с натяжным потолком

Самый практичный вариант — ревизионный люк под покраску или готовая дверца, установленная в плоскости натяжного потолка через закладную. Если нужно сохранить максимально ровный вид, используют скрытые люки или доступ через декоративные элементы: решётку/диффузор (когда за ним реально есть пространство для обслуживания, а не просто отверстие).

• Люк в зоне «тихого угла»: над шкафом, в коридоре, у входной двери — там его меньше замечают.
• Доступ через решётку: подходит, если за ней расположен клапан или соединение, и можно снять рамку без риска повредить полотно.
• Разделение на участки: если трасса длинная, лучше 2 небольших точки доступа, чем одна «в конце», до которой не дотянуться.

Что предусмотреть, чтобы не потерять высоту и не усложнить сервис

• Оставляйте технологический зазор вокруг обслуживаемого узла: люк «впритык» превращает простую операцию в мучение.
• Ставьте разъёмные соединения там, где возможна замена элемента (например, клапана): тогда не придётся разбирать половину канала.
• Не прячьте в «глухую» зону элементы, которые требуют регулярной чистки (заслонки, фильтры, вентиляторы).
• Продумайте маршрут проводов: клеммники и блоки питания должны быть доступны без снятия полотна.

Перед натяжкой полотна полезно сделать «сухую примерку»: открыть люк, попробовать дотянуться до нужного узла, представить, как вы будете откручивать хомут или снимать клапан. Если уже на этом этапе неудобно, после финиша будет только хуже.

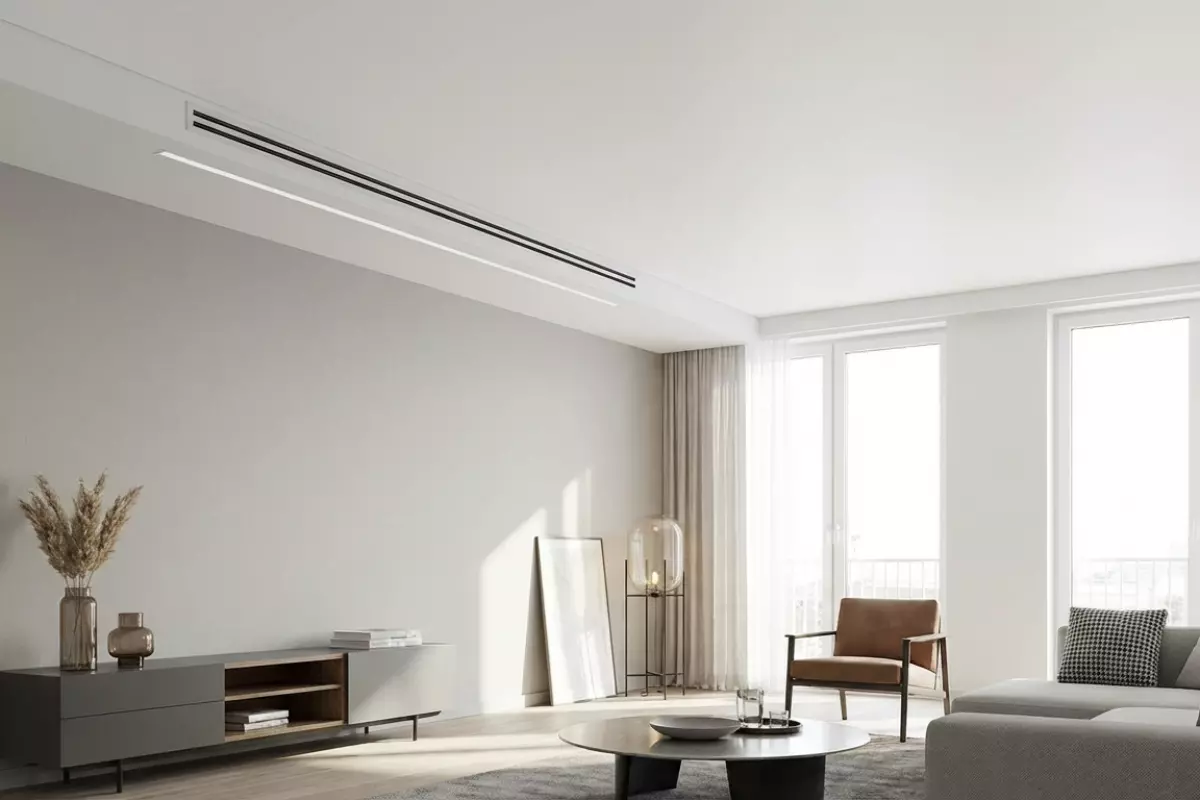

Рабочие решения для квартир и домов

Спрятать воздуховоды и решётки под натяжным полотном можно так, чтобы потолок «не съел» лишние сантиметры. Ключевой принцип один: не опускать весь периметр ради одного канала, а локально обходить препятствия и грамотно выводить воздух через аккуратные элементы.

1) Локальный короб вместо общего занижения

Если труба или плоский канал проходит только по одной стене, выгоднее сделать узкий короб (ступень) и оставить остальную плоскость выше. Так вы теряете высоту только там, где это действительно нужно.

• Короб делают по линии воздуховода с минимальным запасом под монтаж и виброразвязку.
• Переход между уровнями лучше располагать по логике помещения: вдоль шкафа, над гардеробной зоной, по линии штор.
• Решётку или щелевой диффузор можно вывести на вертикальную часть короба — визуально это часто выглядит аккуратнее, чем «дырка» в плоскости.

2) Плоские каналы и «прижим» к перекрытию

Когда важен каждый сантиметр, выбирают плоские воздуховоды и крепят их максимально близко к перекрытию. Важно не забыть про доступ к соединениям и про то, что полотно не должно касаться канала.

• Плоский канал удобнее прятать в узкой зоне у стены или в коробе над кухонным рядом.
• Стыки и повороты лучше располагать там, где их можно обслужить через лючок или съёмную решётку.
• Чтобы не было дребезга, используют прокладки/вибровставки на креплениях и не «зажимают» канал вплотную к профилю.

3) Щелевые диффузоры и линейные решётки вместо крупных «квадратов»

Точечные решётки требуют места под корпус и часто вынуждают опускать полотно ниже. Линейные варианты помогают сделать выпуск воздуха незаметным и компактным по высоте.

• Щель удобно прятать вдоль стены, в зоне штор, по оси короба или по границе уровней.
• Для вытяжки в санузле можно использовать узкую решётку с хорошей пропускной способностью, а не большую декоративную панель.
• При выборе смотрят не только на внешний вид, но и на шум: слишком узкая щель при слабом сечении может «свистеть».

4) Обход балок, стояков и «сложных» углов

В домах и в некоторых квартирах встречаются балки, выступы, стояки, которые мешают провести канал «в лоб». В таких местах спасает комбинация коротких участков и поворотов, но без фанатизма: каждый лишний угол добавляет сопротивление и шум.

• Повороты делают плавными, по возможности увеличивая радиус или используя качественные фасонные элементы.
• Если нужно обойти выступ, лучше сместить трассу ближе к стене и спрятать её в локальном коробе.
• На длинных участках добавляют крепления, чтобы канал не провисал и не касался полотна.

5) Тихая работа: что сделать заранее, пока потолок не натянут

Скрытая вентиляция раздражает не видом, а гулом и вибрацией. Эти проблемы проще предотвратить до монтажа полотна.

• Поставить обратный клапан там, где возможна тяга «в обратку» (особенно в санузлах и кухне).
• Добавить шумоглушитель или хотя бы гибкую вставку перед решёткой/диффузором, если есть вентилятор.
• Проверить тягу и герметичность стыков: подсос воздуха в межпотолочном пространстве даёт запахи и пыль.

Практичный ориентир: сначала рисуют трассу и места выпусков воздуха, затем под это выбирают тип решёток и только потом определяют, где реально нужен короб или второй уровень. Такой порядок обычно и даёт тот самый эффект «скрыто, но без лишней потери высоты».
