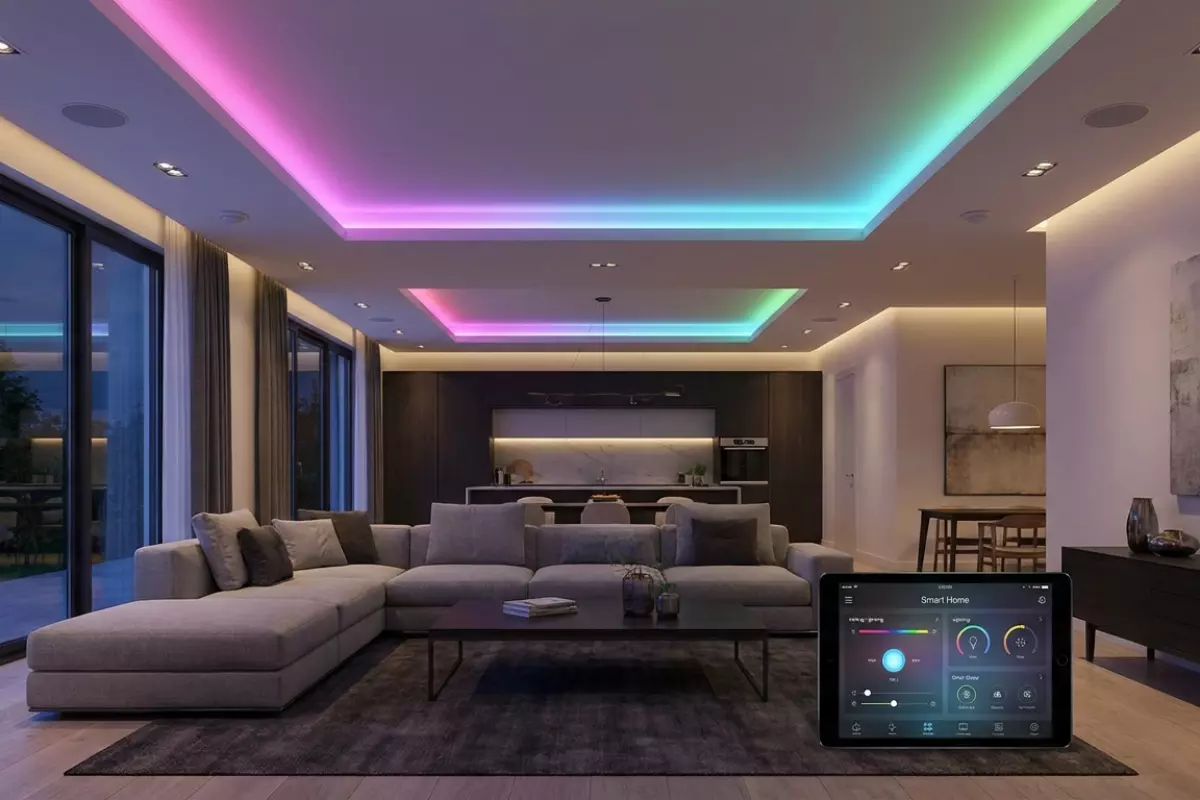

Интеграция системы «умный дом» в натяжной потолок

Интеграция системы умный дом в натяжной потолок превращает отделку в незаметный центр управления светом, климатом и безопасностью. Расскажем, как аккуратно спрятать датчики, блоки и проводку без заметной потери высоты, как избежать перегрева оборудования и помех, а также как заранее предусмотреть доступ к ключевым узлам для обслуживания, чтобы система работала тихо, стабильно и надёжно.

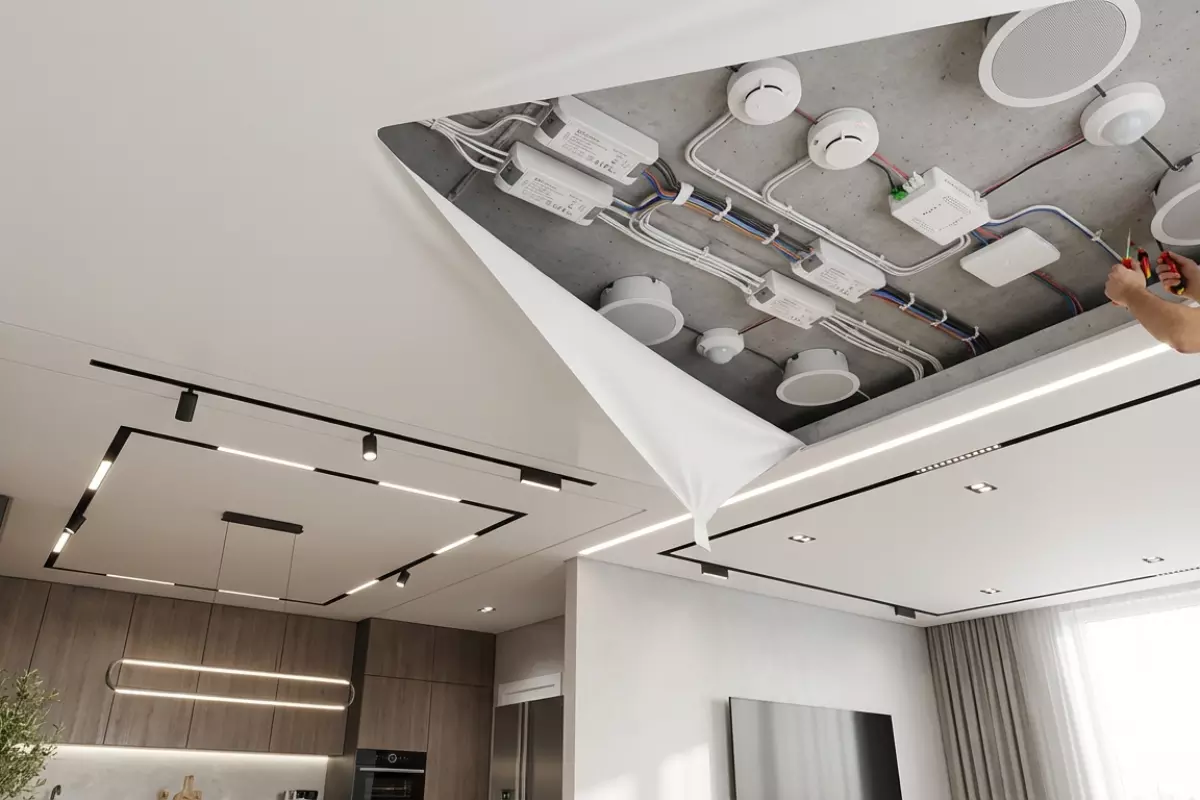

Какие элементы умного дома размещаются в потолке

В подпотолочном пространстве удобно прятать то, что должно «видеть» помещение сверху, не мешать интерьеру и при этом оставаться доступным для обслуживания. Обычно туда уводят питание, слаботочку и сами устройства, которые работают по воздуху (ИК, радиоканал, Wi‑Fi/BLE) или через шины управления.

Освещение и управление светом

• Точечные светильники, трековые системы, световые линии и LED-ленты — чаще всего это первый кандидат на интеграцию, потому что проводка и блоки питания логично размещать выше полотна.
• Драйверы и блоки питания для лент/линейных светильников — ставят так, чтобы к ним можно было добраться через сервисный лючок или через снятие светильника.
• Диммеры, реле, контроллеры RGB/RGBW/CCT — модули управления, которые «командуют» группами света; важно заранее продумать тепловыделение и доступ.
• Датчики движения/присутствия — потолочное размещение дает корректную зону обзора, особенно в коридорах и санузлах.
• Датчики освещенности — помогают автоматизировать сценарии «досветки» без ручной регулировки.

Климат и качество воздуха

• Датчики температуры и влажности — ставят в точках, где нет прямого обдува от вентиляции и нет локального нагрева от мощных светильников.
• Датчики CO2/VOC — полезны для управления приточной вентиляцией или напоминаний о проветривании.
• ИК-передатчики (IR blaster) — «учат» кондиционер или бризер командам и отправляют их с потолка, если у техники ИК-приемник на фасаде.
• Термостаты/контроллеры фанкойлов (в зависимости от системы) — иногда размещают в подпотолочном объеме, оставляя наружу только датчик или панель управления.

Безопасность и охрана

• Пожарные извещатели (дымовые/тепловые) — требуют корректного расположения и соблюдения норм по расстояниям от стен, балок и вентиляционных решеток.
• Датчики протечки с радиоканалом — в потолке встречаются реже, но актуальны, если сверху проходят коммуникации и нужно поймать конденсат/протечку в нише.
• Сирены и звуковые оповещатели — удобно скрыть, оставив решетку или аккуратный вывод.
• Датчики открытия для люков/технических дверец — чтобы контролировать доступ к коммуникациям.

Аудио, сеть и «мозги» системы

• Потолочные акустические системы — встраиваемые динамики для мультирум-аудио; заранее учитывают глубину, виброразвязку и расположение проводов.
• Точки доступа Wi‑Fi — потолок часто дает лучшее покрытие; важно предусмотреть питание (PoE) и место под монтажную площадку.
• Шлюзы/координаторы Zigbee/Thread — можно спрятать выше полотна, но не в «экранированной коробке»: радиосигналу нужен нормальный выход в помещение.
• Слаботочные распределительные коробки — для аккуратной коммутации линий света, датчиков и сети.

Практическое правило: все «скрытые» модули планируют вместе с раскладкой светильников и местами закладных. Тогда и автоматика работает предсказуемо, и обслуживание не превращается в квест со снятием полотна.

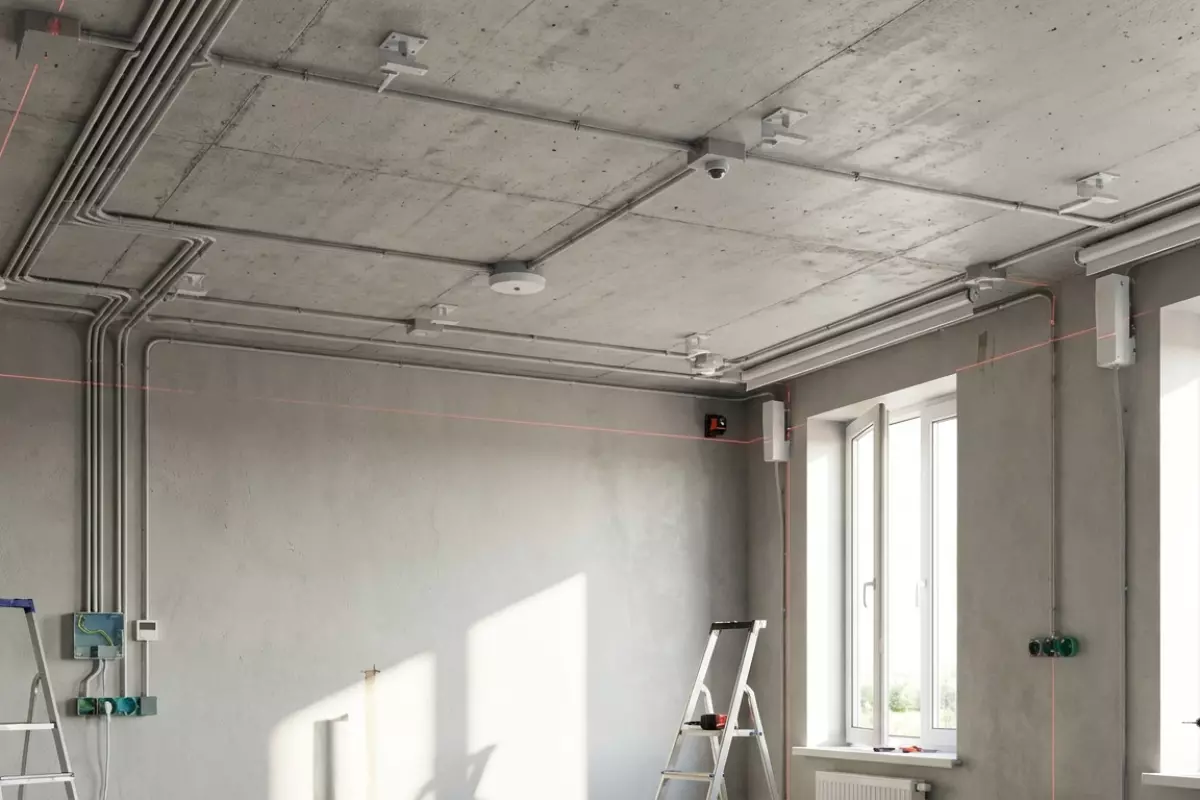

Подготовка потолка под датчики и автоматику

Сначала продумывают, где именно будут стоять сенсоры, приводы и блоки управления, а уже потом переходят к разметке и закладным. В натяжных конструкциях важно заранее предусмотреть точки крепления и доступ к обслуживанию: после натяжки полотна «добавить» площадку или протянуть новый кабель без разборки уже проблематично.

Что нужно определить до монтажа полотна

• Сценарии: что должно включаться автоматически (свет, вентиляция, шторы, подсветка, сигнализация), и какие датчики для этого нужны.
• Места установки: зоны прохода, входная группа, кухня/санузел, рабочие поверхности, окна, места возможных протечек.
• Типы устройств: встраиваемые или накладные; проводные или беспроводные; питание 220 В, 24/12 В или батарейки.
• Сервисный доступ: где будет ревизионный люк или доступ через светильник/решётку, чтобы не «запереть» драйвер, контроллер или соединения.

Разметка и закладные: без них ничего не держится

Под большинство устройств в потолочной плоскости требуются закладные площадки. Их крепят к базовому перекрытию, выставляя по уровню будущего полотна. Для точных отверстий используют термокольца и монтажные платформы под конкретный диаметр, чтобы край полотна не расползался и не перегревался.

• Под датчики движения/присутствия — площадка и точное позиционирование по зоне обзора.
• Под датчики дыма/CO — место без «сквозняков» от вентиляции и без прямого обдува кондиционером.
• Под ИК-приёмники, микрофоны, точки доступа — учитывают препятствия и экранирование.
• Под приводы (карнизы, вентиляционные заслонки) — жёсткое основание и запас по высоте.

Проводка и питание: что предусмотреть заранее

Кабели прокладывают до натяжки, фиксируют к перекрытию и подписывают. Соединения лучше оставлять в доступных местах: в распределительных коробках, за люком или в нише. Если планируются низковольтные линии, их разводят отдельно от 220 В, чтобы снизить наводки и упростить диагностику.

• Запас кабеля у каждой точки (петля), чтобы можно было переподключить устройство без наращивания.
• Разделение линий: силовые, слаботочные, шины управления (например, RS-485), сети.
• Места под блоки питания: драйверы подсветки и контроллеры не кладут «впритык» к полотну и не прячут в полностью закрытые полости без вентиляции.
• Маркировка: бирки на концах кабелей и схема трасс — экономят часы при пусконаладке.

Проверки перед натяжкой

• Прозвонить линии и убедиться, что питание приходит туда, куда нужно.
• Сделать тест включения сценариев «на столе» (контроллеры, реле, диммеры) до того, как всё окажется под полотном.
• Сверить разметку с планом светильников, решёток и карнизов, чтобы устройства не конфликтовали по месту.
• Убедиться, что все узлы, которые могут потребовать замены, доступны через люк или технологическое отверстие.

Если на этом этапе всё разложено по местам — закладные выставлены, кабели подписаны, доступы продуманы — дальше монтаж проходит спокойно: отверстия делаются точно, а автоматика запускается без «сюрпризов» и лишней разборки.

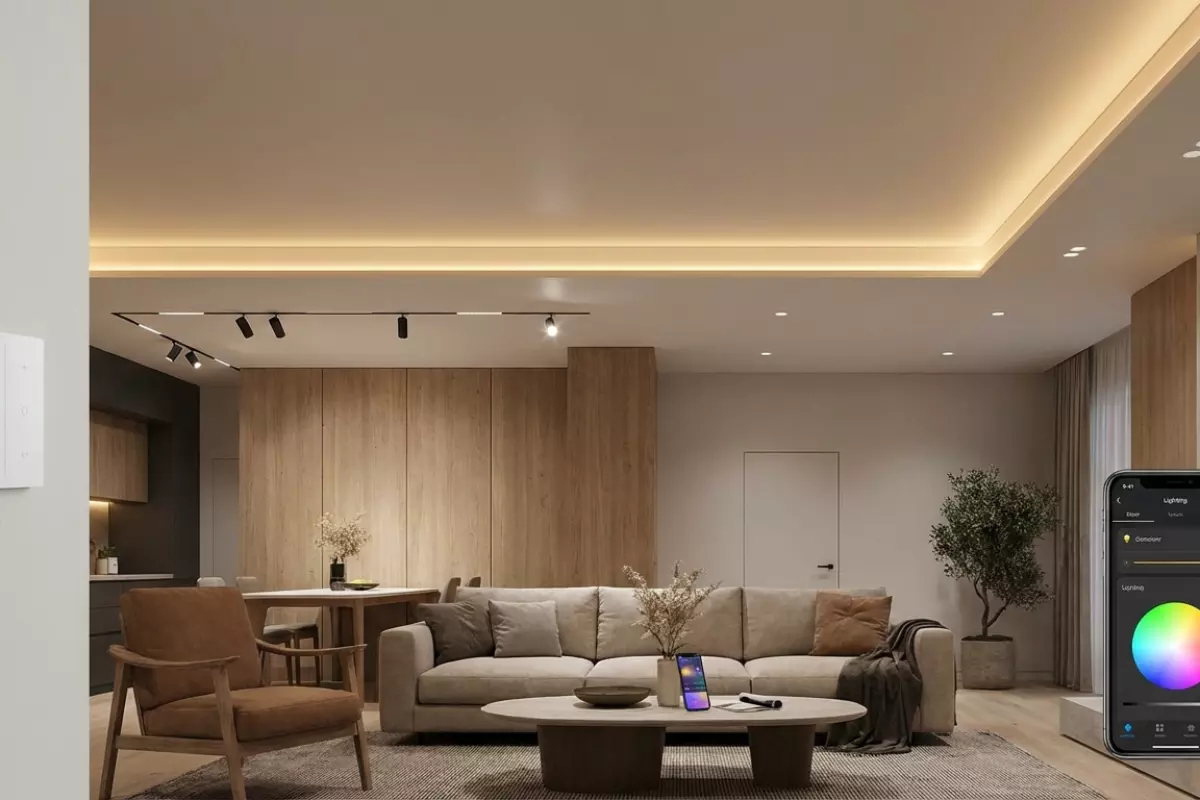

Интеграция освещения и сценариев

Свет в натяжном потолке удобнее всего «подружить» с автоматикой на этапе планирования: заранее выбирают группы, типы лент/светильников и места вывода кабелей. Тогда управление получается предсказуемым: где нужно — плавное диммирование, где нужно — чёткое включение по зонам, без мерцания и сюрпризов после монтажа полотна.

Какие типы света проще всего объединять в одну систему

• Основной (встроенные светильники, трековые системы) — обычно делят на 2–4 зоны, чтобы не включать всё сразу.
• Контурный (LED-лента в нише/карнизе) — хорошо подходит для мягкого вечернего режима и подсветки проходов.
• Акцентный (подсветка стен, ниш, картин) — чаще включается сценами и по датчикам.
• Декоративный (звёздное небо, RGB/RGBW) — лучше выносить в отдельный канал, чтобы не смешивать с «рабочим» светом.

Диммирование и совместимость: что проверить до закрытия потолка

• Тип нагрузки: 12/24 В лента через блок питания и контроллер или 220 В светильники напрямую — это разные схемы.
• Способ регулировки: TRIAC/фазовый, 0–10V, DALI, PWM — важно, чтобы диммер и драйвер «понимали» друг друга.
• Отсутствие мерцания: для жилых помещений лучше выбирать драйверы без заметного flicker на малой яркости.
• Запас по мощности: блоки питания и диммеры берут с резервом, чтобы не грелись в закрытых нишах.
• Доступ к обслуживанию: контроллеры и БП размещают так, чтобы до них можно было добраться через люк или технологическую нишу.

Примеры сценариев, которые реально используют

• «Вечер»: контурная подсветка 20–40%, основной свет приглушён, акценты на стенах.
• «Кино»: основной выключен, остаётся слабая подсветка по периметру и проходам.
• «Уборка»: все группы на максимум, без диммирования, чтобы не было теней.
• «Ночь»: включается только безопасный маршрут (коридор/санузел) на минимальной яркости по датчику.
• «Гости»: несколько зон в тёплом белом, акцентная подсветка включена, без резких перепадов.

Практика монтажа: чтобы потом не вскрывать полотно

• Делайте раздельные линии на разные зоны: сценарии работают лучше, когда есть чем «играть».
• Подписывайте кабели и фиксируйте схему: через год это экономит часы поиска нужного провода.
• Закладывайте ревизию: люк, ниша, доступ через карниз — любой вариант лучше, чем «на авось».
• Продумывайте управление: настенные клавиши, приложение, голос — главное, чтобы базовые действия были доступны без телефона.

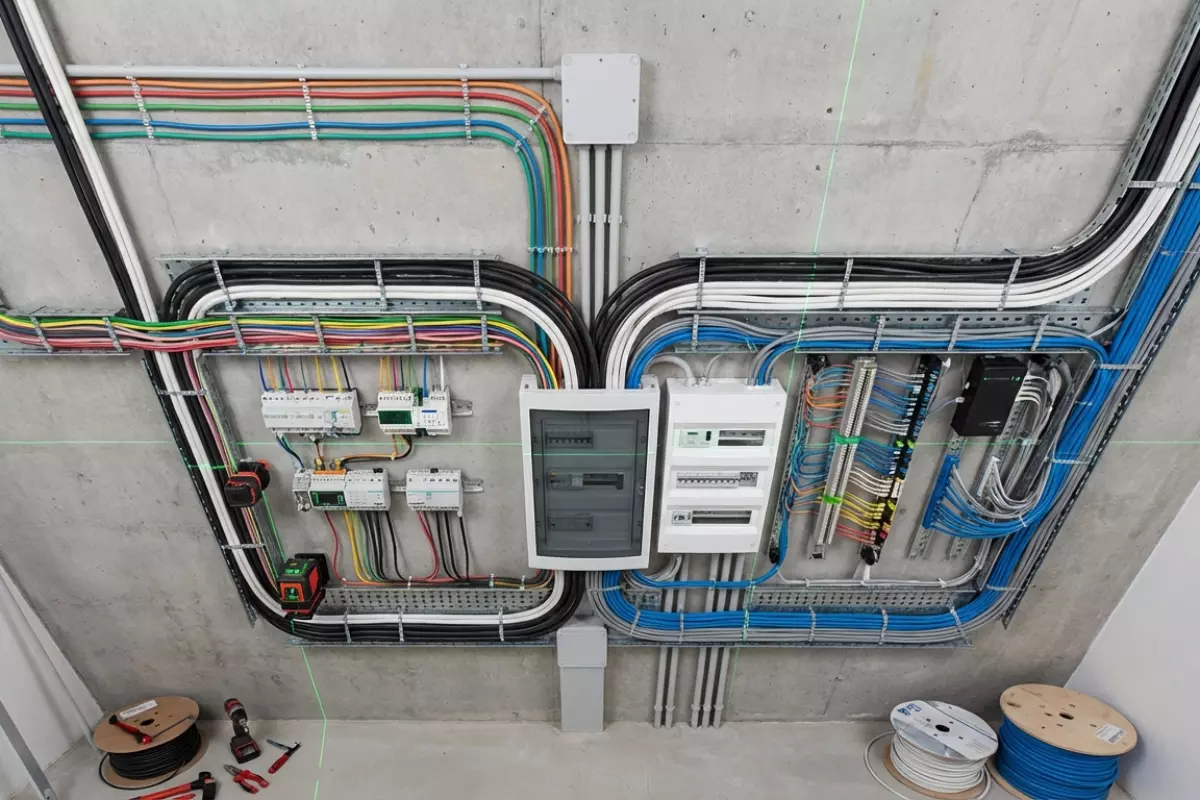

Прокладка кабелей и блоков управления

Проводку под «умный дом» удобнее разнести по группам ещё до натяжки полотна: отдельно питание, отдельно низковольтные линии (датчики, кнопки, шины), отдельно сети (Ethernet). Так меньше шансов поймать помехи и проще обслуживать систему, если позже понадобится добавить устройство или заменить модуль.

Как спланировать трассы до монтажа потолка

• Сделайте схему зон: освещение по группам, датчики движения/присутствия, протечки, дым, климат, приводы штор, точки Wi‑Fi.
• Заложите резерв: оставляйте запас длины у каждой точки (обычно 20–40 см), плюс 1–2 свободные линии в ключевые места (например, к нише под карниз или к люку обслуживания).
• Разведите «силу» и «слабый ток»: параллельные участки старайтесь разносить, пересечения делайте под 90°.
• Определите места обслуживания: где будут блоки питания, контроллеры, усилители Wi‑Fi/PoE, клеммники. Без доступа это превращается в квест при любой диагностике.

Правила укладки над полотном

• Только в негорючей гофре/трубе и с нормальным креплением к базовому потолку или стенам. «Лежащие» на полотне линии со временем могут проявиться волнами или тенью.
• Маркируйте оба конца (бирки/термоусадка с подписью). Через год без маркировки найти нужную линию почти нереально.
• Не делайте скруток: соединения — в клеммниках или на пайке/обжимах в распределительных коробках, которые остаются доступными.
• Учитывайте нагрев: рядом со светильниками и драйверами оставляйте расстояние, не притягивайте жгуты вплотную к источникам тепла.
• Соблюдайте радиусы изгиба: особенно для витой пары и коаксиала, иначе получите нестабильную сеть или потери сигнала.

Где размещать блоки питания и контроллеры

Электронику лучше собирать в одной-двух «точках концентрации»: ниша у карниза, шкаф/антресоль рядом с комнатой, техкороб, зона над санузлом (если там сухо и есть доступ). Вариант «разбросать по потолку» работает до первой поломки или модернизации.

• Доступ обязателен: люк, съемная решётка, ниша со скрытым доступом. Закладывайте это на этапе проекта натяжного потолка.
• Вентиляция: драйверы и блоки питания не любят перегрев. Если место тесное, продумайте продув или хотя бы свободное пространство вокруг.
• Разделение по назначению: отдельно питание освещения, отдельно питание датчиков/контроллеров, отдельно сетевое оборудование. Так проще локализовать проблему.
• Защита: по питанию — автоматы/УЗО по проекту, по слаботочке — аккуратные клеммные ряды и понятная коммутация.

Что предусмотреть под разные сценарии

Проверка перед натяжкой полотна

• Прозвоните линии и подпишите результаты: где какая группа, какой датчик, какая точка сети.
• Проверьте нагрузку по питанию (особенно ленты и диммеры), чтобы блоки не работали на пределе.
• Сфотографируйте трассы с привязкой к стенам и углам — потом это сильно экономит время при доработках.
• Согласуйте с потолочниками места закладных, светильников, люков и ниш, чтобы кабели не попали в крепёж и не мешали натяжке.

Если всё разложено по логике «питание отдельно, управление отдельно, доступ предусмотрен», система получается не только аккуратной, но и ремонтопригодной: любые изменения делаются без снятия полотна и без «угадайки», где проходит нужная линия.

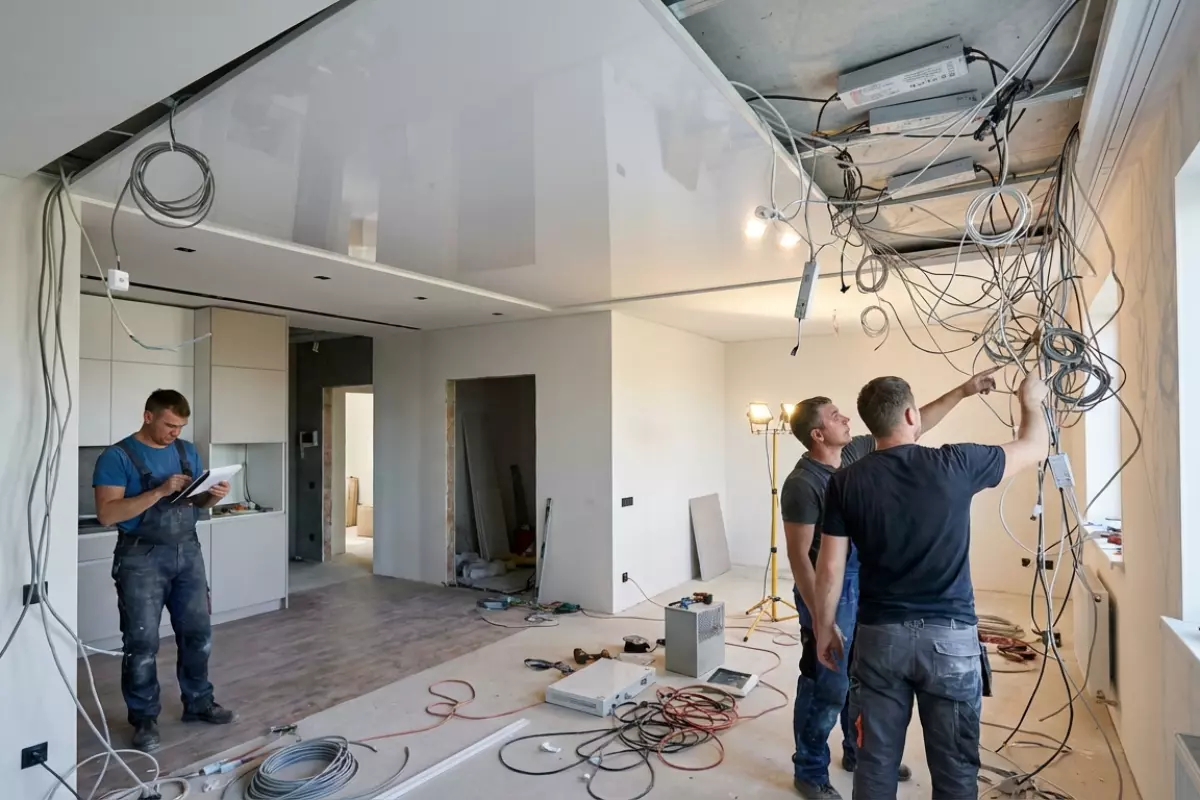

Ошибки при совмещении умного дома и потолка

Чаще всего проблемы появляются не из-за «сложной электроники», а из-за мелочей на этапе проекта: где пройдут кабели, как обслуживать блоки питания и что будет греться под полотном. Ниже — типовые промахи, которые потом превращаются в мерцание света, нестабильную связь и необходимость частичного демонтажа.

1) Нет единого плана до монтажа полотна

Когда электрика, подсветка, датчики и карнизы «собираются по месту», неизбежно возникают пересечения трасс, нехватка места под закладные и перенос точек. Правильнее заранее свести в один план: группы освещения, места драйверов, точки датчиков, зоны Wi‑Fi/радио, люки доступа.

• Не согласовали высоты: светильник упирается в базовый потолок или профиль.
• Забыли про закладные под датчики/камеры: крепить потом некуда.
• Не учли шторы/карниз: мотор и проводка конфликтуют с подсветкой.

2) Драйверы и блоки питания спрятаны без доступа

Источники питания и контроллеры иногда «прячут навсегда» над полотном. Но у любой электроники есть ресурс, и обслуживать ее без ревизии — значит рисковать ремонтом с разбором потолка.

• Не предусмотрели сервисный люк или съемный участок в зоне оборудования.
• Собрали несколько блоков в одной «куче» без маркировки и схемы.
• Разместили устройства там, где к ним перекрыт доступ карнизом или шкафом.

3) Перегрев из-за неправильного размещения и запаса мощности

Под полотном хуже теплоотвод, поэтому ошибки по мощности и вентиляции проявляются быстрее: лента деградирует, драйвер греется, пластик желтеет, появляются запахи. Важно оставлять запас по мощности и не запирать «горячие» узлы в тесных нишах.

4) Смешали разные типы управления освещением без логики

Типичный сценарий: часть света на диммере 230 В, часть на ШИМ-контроллере, часть на «умных» лампах — и все это пытаются объединить одной кнопкой. В итоге появляются задержки, непредсказуемые состояния и конфликт команд.

• Нет понятной схемы: что управляется выключателем, что — сценами, что — датчиком.
• Выключатель обесточивает «умные» модули, и они пропадают из системы.
• Диммирование не совместимо с выбранными драйверами/лентой.

5) Экономия на кабеле, соединениях и маркировке

Скрутки, разнокалиберные провода и «безымянные» линии — частая причина падения яркости, наводок и долгой диагностики. Под натяжным полотном особенно важно делать соединения аккуратно и предсказуемо.

6) Датчики установлены «куда получилось», а не «куда нужно»

Датчик движения в нише, датчик температуры рядом с драйвером, микрофон/сирена за полотном — формально стоят, но работают плохо. Для автоматизации важнее не количество датчиков, а корректная точка установки.

• Движение «не видит» зону из-за угла обзора или препятствий.
• Температура завышена из-за близости к источнику тепла.
• Датчик протечки поставили в потолке вместо реальной точки риска.

7) Не учли связь: металл, ниши и «мертвые зоны»

Под потолком часто находятся профили, закладные, фольгированные материалы, которые ухудшают радиосигнал. Если контроллеры и шлюзы разместить «как удобно», можно получить нестабильный Zigbee/BLE/Wi‑Fi и задержки в сценариях.

• Шлюз спрятан в нише с металлом — связь с датчиками плавает.
• Контроллеры далеко от зоны — сеть не строится, устройства «отваливаются».
• Нет питания/розетки рядом с оптимальным местом для хаба.

8) Нет сценария «что будет при аварии»

Если пропал интернет, перегорел драйвер или отключили питание, система должна оставаться управляемой хотя бы базово. Когда это не продумано, жильцы остаются без света или без возможности открыть шторы.

• Критичные зоны без ручного управления (кнопка/выключатель/резервный режим).
• Все завязано на одно питание без разделения на группы.
• Нет понятного доступа к автоматам и подписей в щите.

Практичное правило: все, что может потребовать замены или диагностики, должно быть доступно без «большого ремонта». Это касается и питания подсветки, и контроллеров, и мест соединений — тогда натяжной потолок останется декоративной частью, а не препятствием для обслуживания.

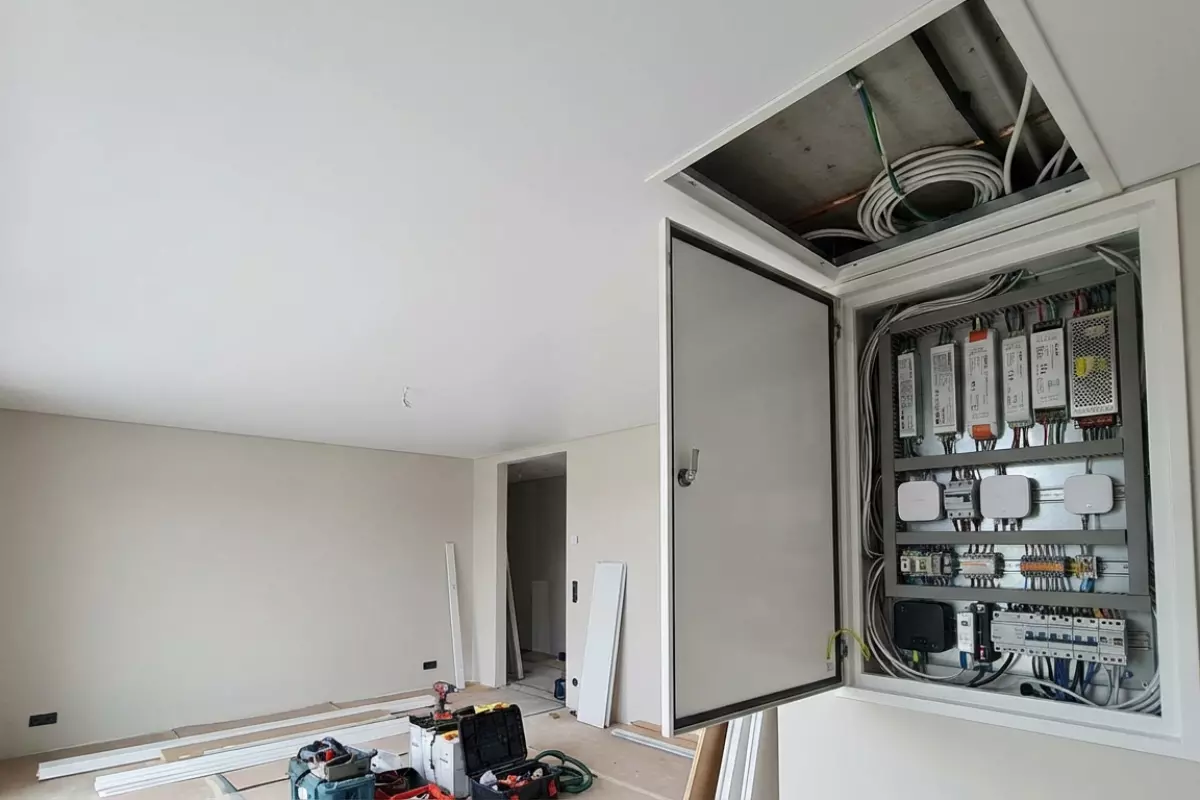

Как сохранить доступ к оборудованию

Планируйте точки обслуживания до натяжки полотна: где будут блоки питания, контроллеры, усилители, Wi‑Fi/zigbee-хабы, клеммники и места соединений. Если оставить все «где получится», потом любой сбой превратится в разбор потолка, а это долго и рискованно для полотна.

Что обязательно должно быть доступно без демонтажа

• блоки питания и драйверы (они чаще всего выходят из строя и греются);
• контроллеры лент/сцен, реле, диммеры, шлюзы протоколов;
• распределительные коробки и клеммные соединения;
• места, где есть предохранители, автоматы, разъёмы, кнопки сброса;
• датчики, которые требуют периодической чистки или замены батареек (если они не выведены в помещение).

Рабочие способы сделать обслуживание простым

• Ревизионные люки. Самый предсказуемый вариант для узлов, к которым нужен регулярный доступ. Ставьте их так, чтобы можно было подлезть рукой и инструментом, а не только «увидеть» устройство.
• Сервисные ниши у стены. Удобно прятать питание и контроллеры в зоне карниза/ниши под шторы или рядом с вентиляционной решёткой, если там есть место и не перегревается.
• Вынос оборудования в шкаф/щит. Если есть возможность, переносите «мозги» и питание в слаботочный щит или шкаф: над потолком оставляйте только то, что физически должно быть там (например, соединение светильников).
• Модульность. Делайте узлы на разъёмах или клеммах с запасом длины кабеля, чтобы блок можно было вынуть через люк и заменить без «акробатики».

Где размещать блоки питания и контроллеры

Старайтесь не складывать всё в одну точку «под люстру». Лучше несколько узлов, но каждый — с понятным доступом и нормальным теплоотводом. Не размещайте питание вплотную к полотну и не закрывайте его утеплителем: перегрев сокращает ресурс и усложняет диагностику.

Мелочи, которые экономят часы при ремонте

• Маркируйте кабели и группы. Подписи на концах и простая схема (хотя бы фото) сильно ускоряют поиск неисправности.
• Оставляйте сервисный запас. 10–20 см кабеля часто решают вопрос, когда нужно вынуть модуль через люк и переподключить.
• Делайте раздельное отключение. Отдельная линия/автомат на подсветку и отдельная — на «умные» модули упрощают диагностику и повышают безопасность.
• Продумайте доступ к Wi‑Fi/mesh-точкам. Если точка спрятана над полотном, заранее решите, как к ней добраться для перезагрузки и замены.

Перед натяжкой проверьте всё «на столе»: включение, сценарии, связь, нагрев блоков питания под нагрузкой. После установки полотна повторите тест и убедитесь, что к каждому критичному узлу реально подлезть — рукой, отверткой и с возможностью заменить модуль целиком.

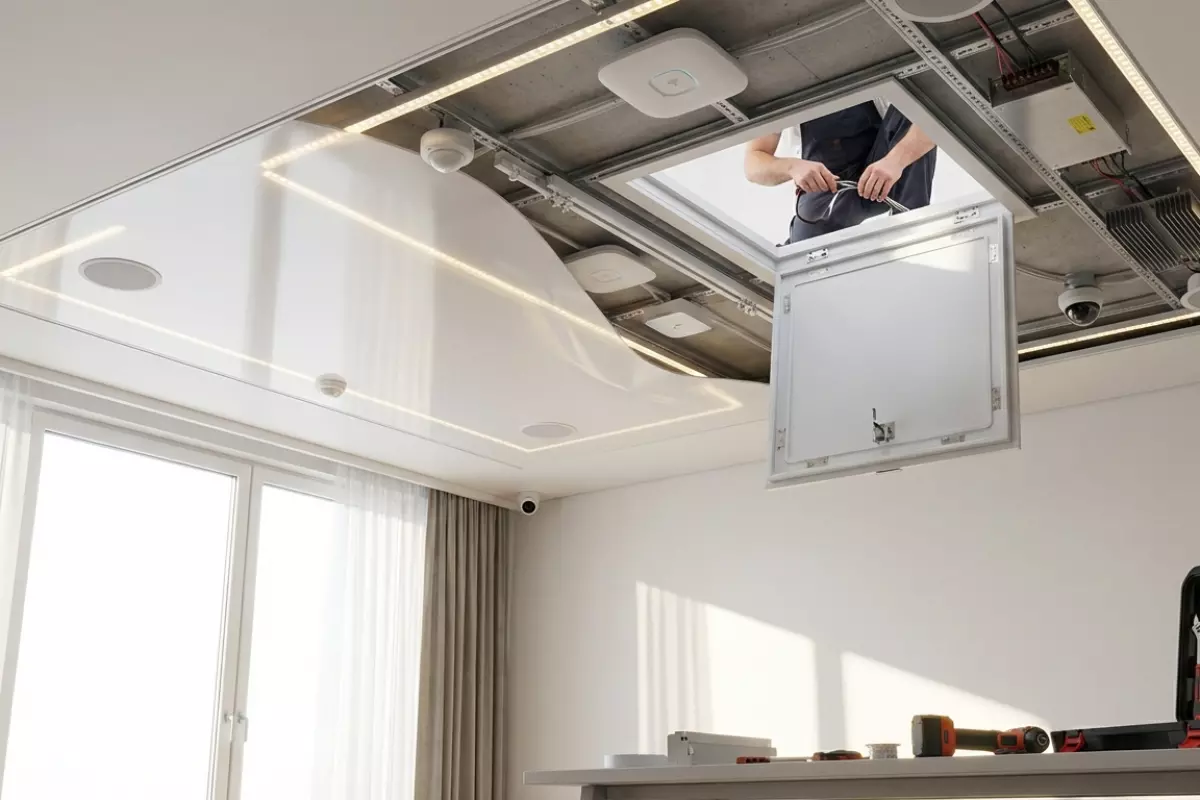

На что обратить внимание при проектировании

Сначала разберите, что именно будет спрятано над полотном: подсветка, датчики, точки доступа Wi‑Fi, акустика, приводы штор, камеры. От этого зависят высота опускания, расположение закладных, доступ к обслуживанию и требования к охлаждению. Ошибка на этом этапе обычно приводит к «вскрытию» потолка ради одной мелочи вроде блока питания или севшего датчика.

План размещения и зоны доступа

• Точки обслуживания: оставляйте ревизионные люки или сервисные окна там, где стоят драйверы, контроллеры, блоки питания, соединительные клеммы.
• Разнесение по зонам: освещение, климат и безопасность удобнее разделять на независимые контуры, чтобы отказ одного узла не «положил» всё сразу.
• Учет мебели и штор: датчики движения и присутствия не должны «смотреть» в шкафы, а приводы карнизов — упираться в нишу.
• Радиосигнал: металл, фольгированные материалы и плотные ниши могут ухудшать связь; иногда лучше вынести шлюз ниже или ближе к центру квартиры.

Электрика: питание, нагрузки и резерв

• Запас по мощности: блоки питания и драйверы берите с разумным запасом, особенно для лент и светильников с диммированием.
• Отдельные линии: силовую часть (220 В) и низковольтные цепи разводите раздельно, чтобы снизить помехи и упростить диагностику.
• Защита: продумайте автоматы, УЗО/дифавтоматы и грозозащиту (актуально для частных домов), а также защиту низковольтных линий от переполюсовки и коротких замыканий.
• Резервирование: критичные сценарии (например, аварийный свет, сигнализация) лучше запитать через ИБП или предусмотреть автономные решения.

Кабели и трассы: чтобы потом не искать «где что»

• Маркировка: подписывайте кабели и закладные сразу, иначе через год будет сложно понять, что куда идёт.
• Трассировка: прокладывайте линии с учетом будущих работ — чтобы не попадать под крепеж профиля и не пересекаться с острыми кромками.
• Слаботочка отдельно: витую пару, шины управления и аудиокабели держите на расстоянии от силовых проводов.
• Запас длины: оставляйте петлю на подключение и возможный перенос устройства в пределах ниши.

Тепло, влажность и совместимость материалов

• Температура: драйверы и контроллеры не любят перегрев — не запирайте их в тесных полостях без воздухообмена.
• Влажные помещения: в ванной и на кухне выбирайте устройства с подходящей степенью защиты и продумывайте, где не будет конденсата.
• Свет и полотно: мощные источники и неправильная дистанция могут дать пятна, «волны» или пожелтение; лучше заранее проверить рекомендации по установке конкретных светильников.

Сценарии и «ручной режим»

Автоматизация должна переживать отключение интернета, сбой приложения или замену телефона. Оставляйте понятное ручное управление светом и базовыми функциями: физические клавиши, дублирующие сценарии, и логичную схему включения «по умолчанию». Так дом не превращается в квест, если что-то пошло не по плану.
