Инженерный план участка — что это и как его сделать

Инженерный план участка часто кажется формальностью, пока не проявляются ошибки с границами, уклонами или расположением коммуникаций. Этот документ помогает заранее увидеть риски, оценить особенности рельефа и понять, где можно строить, а где лучше не трогать грунт. Он показывает ключевые ограничения и условия для проекта, чтобы избежать переделок и лишних затрат. Разберёмся, из чего он состоит и как подготовить его без лишней суеты.

Что такое инженерный план и зачем он нужен

Это технический документ, где на схеме и в пояснениях собраны ключевые данные об участке: границы, рельеф, существующие объекты и инженерные сети, а также ограничения, которые влияют на строительство и благоустройство. По сути, это «карта для проектировщика и строителя», чтобы решения принимались по фактам, а не «на глаз».

Такой план нужен, когда вы хотите заранее понять, где можно размещать дом, баню, септик, колодец, въезд, дорожки и коммуникации, не рискуя попасть на охранные зоны, чужие границы или проблемные места по грунтам и уклонам. Он помогает согласовать проектные решения между архитектором, инженерами и подрядчиками и снизить число переделок на стройке.

Что обычно входит в инженерный план

• Границы и привязки к координатам, поворотные точки, соседние участки.
• Рельеф: отметки высот, уклоны, водосборные направления (важно для дренажа и планировки).
• Существующие объекты: строения, заборы, подъезды, деревья/крупные насаждения (если фиксируются).
• Инженерные сети: подземные и надземные коммуникации (электрика, газ, водопровод, канализация, связь) и их трассы.
• Зоны с ограничениями: охранные зоны сетей, санитарные разрывы, красные линии (если применимо).
• Пояснительная часть: условные обозначения, исходные данные, допущения, дата и исполнитель.

Чем он отличается от похожих документов

В каких ситуациях он особенно полезен

• Планируете строительство и хотите понять, где «безопасно» ставить дом и хозпостройки.
• Нужно спроектировать дренаж, ливневку или выровнять площадку без сюрпризов по уклонам.
• Есть подозрения на прохождение сетей или рядом проходит линия/труба с охранной зоной.
• Участок сложной формы, с перепадами высот, оврагом, насыпью или близкими водами.
• Хотите заранее посчитать объемы земляных работ и избежать лишних затрат.

Если говорить практично, такой документ экономит время на согласованиях внутри команды и деньги на переделках: проще один раз собрать корректные исходные данные, чем переносить фундамент, переделывать въезд или «вдруг» обнаружить ограничение уже в процессе работ.

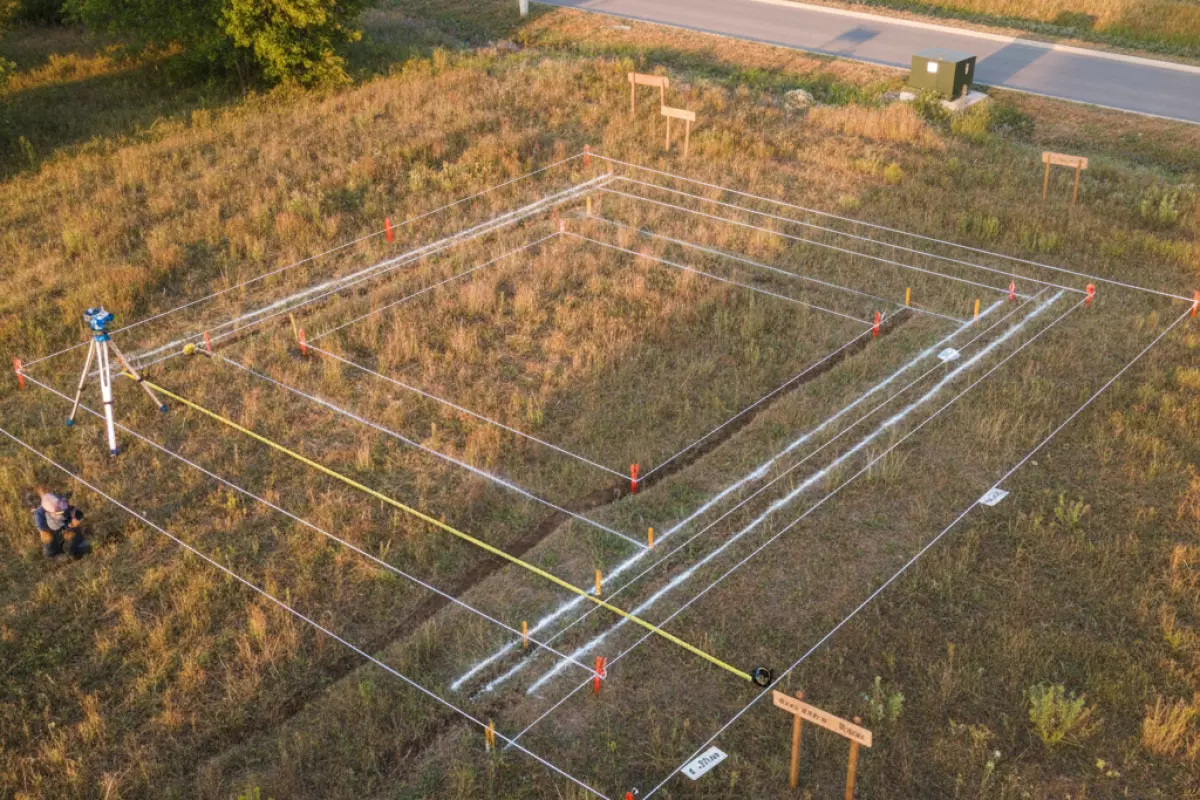

Какие элементы участка обязательно отображаются

В инженерной схеме важно показать не только «что где стоит», но и то, что влияет на строительство, прокладку коммуникаций и согласования. Ниже — набор объектов, которые обычно считаются обязательными, чтобы документ был полезным на практике и не разваливался на этапе работ.

Границы, привязки и базовая геометрия

• Границы владения с поворотными точками и понятной нумерацией (чтобы можно было сверить с кадастровыми данными).
• Размеры и расстояния: длины сторон, отступы от границ до строений, расстояния между объектами.
• Ориентация (стрелка «север») и масштаб, чтобы план читался одинаково у проектировщика и на площадке.
• Опорные точки/реперы или другие привязки, по которым можно вынести элементы в натуру.
• Сервитуты и охранные зоны, если они есть (например, коридоры инженерных сетей, зоны ЛЭП, газопровода).

Рельеф и отметки

• Высотные отметки ключевых точек (углы участка, въезд, пятно застройки, низины).
• Уклоны и направления стока — это напрямую влияет на дренаж, ливневку и планировку.
• Горизонтали (при необходимости) или иная форма отображения рельефа, если перепады заметные.
• Проблемные места: подтопляемые зоны, овраги, насыпь/выемка (если уже есть).

Существующие и планируемые сооружения

• Дом, хозпостройки, гараж, навесы — контуры, габариты, привязки к границам.
• Крыльца, террасы, пристройки, если они влияют на отступы и проходы.
• Ограждения и ворота (включая калитки), потому что они задают логистику и въезд.
• Покрытия: дорожки, площадки, отмостка, парковка — с типом покрытия и отметками, если важно.

Подземные и надземные коммуникации

• Точки подключения (врезки/вводы) и трассы по участку: электричество, водопровод, канализация, газ (если есть), связь.
• Колодцы, септик/ЛОС, кессон, скважина — с привязками и санитарными разрывами.
• Ливневая система и дренаж: линии, колодцы, выпуск/сброс, направление движения воды.
• Охранные расстояния до сетей и пересечения (где нельзя копать/строить без условий).

Озеленение и элементы благоустройства

• Крупные деревья и кустарники, которые сохраняют или планируют убрать (особенно рядом с пятном застройки и трассами).
• Подпорные стенки, террасирование, если участок со сложным рельефом.
• Малые формы: беседка, мангал, детская зона, теплица — если они влияют на проходы, инсоляцию или инженерные линии.

Если нужно упростить чтение, разделяйте существующие объекты и проектируемые разными условными обозначениями и обязательно добавляйте легенду. Это помогает избежать ситуации, когда бригада «по плану» переносит не то, что планировалось.

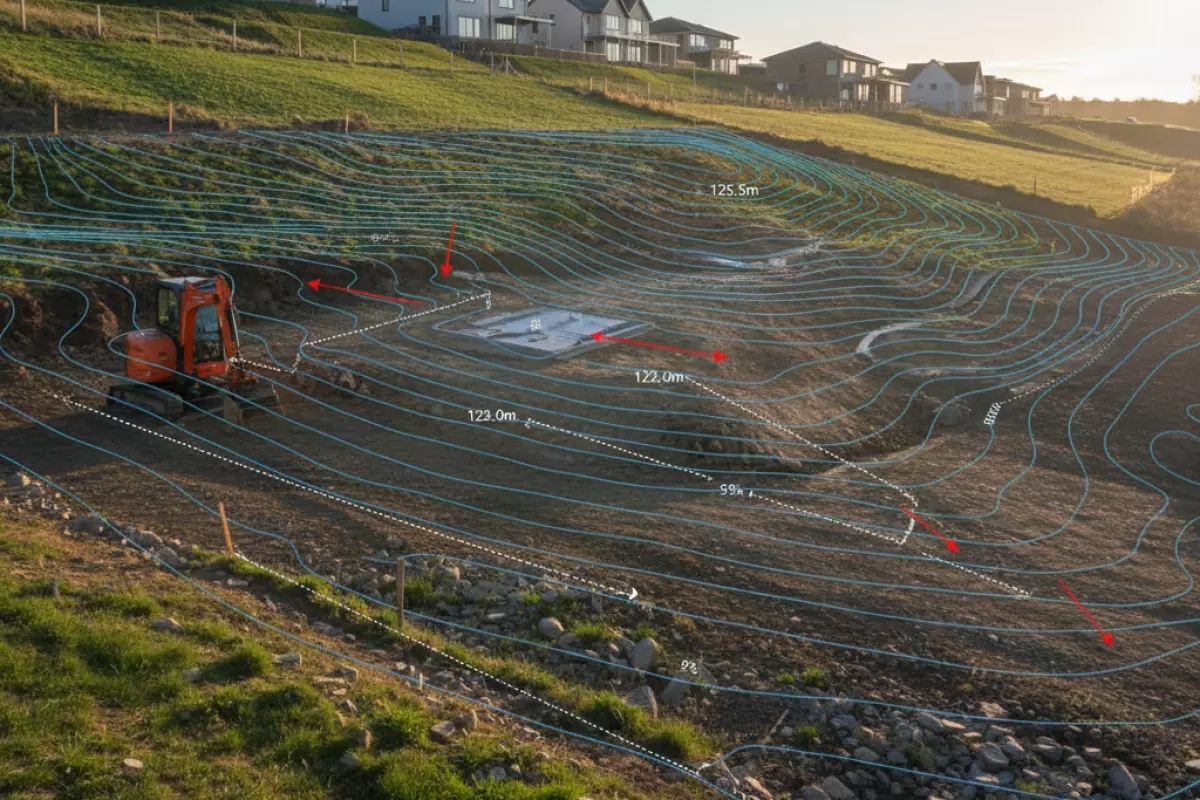

Учёт рельефа, высотных отметок и уклонов

Перепады по высоте на участке влияют на всё: где будет стоять дом, как поведёт себя вода после дождя, сколько грунта придётся перемещать и какие подпорные решения понадобятся. Поэтому в инженерном плане важно не просто «нарисовать» поверхность, а зафиксировать её в цифрах и показать, куда и с каким наклоном идут скаты.

Обычно используют сочетание трёх вещей: высотные отметки в характерных точках, горизонтали (линии равной высоты) и стрелки уклонов. В связке это даёт понятную картину: где вершина, где понижение, где возможна лужа, а где логично вести дренаж или ливнёвку.

Что именно нужно снять на местности

• «Характерные точки»: углы участка, переломы рельефа, кромки откосов, верх/низ подпорных стенок, бровки канав, площадки под строения.
• Отметки у существующих объектов: крыльцо, въезд, дорожки, колодцы, люки, точки подключения коммуникаций.
• Линии, по которым меняется наклон: гребни, ложбины, места, где плоскость «ломается».
• Контрольные точки для проверки: несколько дополнительных отметок «внутри» пятна участка, чтобы модель поверхности не была натянутой «по углам».

Как оформлять отметки и уклоны на плане

Высоты обычно подписывают в метрах с точностью до сантиметров (например, 132,47). Чтобы не путаться, заранее задают систему: от чего считается «ноль» (условная отметка) и в какой системе координат/высот ведётся съёмка. Если план делается для проектирования дома и ливневого водоотвода, точность и единообразие подписей важнее красоты.

• Отметки ставят у точек и на элементах: «верх трубы», «низ лотка», «верх покрытия», «низ канавы».
• Горизонтали выбирают по шагу: на ровных участках шаг меньше, на сложном рельефе — чаще, чтобы форма читалась.
• Уклоны показывают стрелкой и значением: в процентах или промилле, обязательно с направлением «куда течёт».

Практические ориентиры по уклонам

Типичные ошибки, из-за которых план «не работает»

• Смешали разные «нули»: часть отметок дана от условного уровня, часть — от другой базы, в итоге уклоны не сходятся.
• Поставили отметки только по периметру: внутри получается «плоская фантазия», и вода на схеме уходит не туда.
• Не показали переломы: одна линия уклона на деле состоит из двух плоскостей, а на плане это не видно.
• Нет отметок у водоприёмных точек: ливнёвка и дренаж нарисованы, но непонятно, будет ли самотёк.
• Горизонтали слишком редкие или слишком частые: в первом случае теряется форма, во втором — план превращается в «лапшу».

Мини-проверка перед тем, как отдавать план в работу

• Понятно, где самая высокая и самая низкая точка, и совпадает ли это с логикой стока на схеме.
• Для каждой площадки есть минимум 3–4 отметки, чтобы однозначно задать плоскость.
• Для всех труб/лотков подписаны «верх/низ» и направление, а также есть контрольные отметки в узлах.
• Уклоны не противоречат отметкам: если по цифрам «вверх», стрелка не должна показывать «вниз».

Размещение дома с учётом норм и ограничений

Ставить дом «как нравится» редко получается: на инженерном плане сразу видно, где проходят охранные зоны, какие есть отступы от границ, и куда логичнее вывести подъезд, воду и канализацию. Задача этого шага — выбрать пятно застройки так, чтобы потом не переделывать проект из‑за запретов и конфликтов с коммуникациями.

Что проверить перед тем, как фиксировать пятно застройки

• Границы участка и красные линии. Сначала уточняют фактические границы, въезд и возможные ограничения со стороны улицы/проезда.
• Отступы от границ и соседних строений. Минимальные расстояния зависят от местных правил и типа застройки; их лучше сверить до посадки дома.
• Охранные зоны сетей. Электрокабели, газ, водопровод, канализация, связи — любые трассы могут накладывать запреты на строительство или требования по согласованию.
• Рельеф и водный режим. Низины, места возможного подтопления, уклоны под отвод воды и расположение дренажа.
• Инсоляция и ориентация по сторонам света. Где будут основные окна, терраса, а где лучше «спрятать» техпомещения.
• Подъезд и разворот. Ширина въезда, место под парковку, путь для техники на этапе строительства.

Типовые ограничения, которые часто «ломают» план

Как «посадить» дом на инженерный план без сюрпризов

1. Нанесите ограничения слоями. Отдельно отметьте отступы, охранные зоны, проблемные места по рельефу и водоотводу — так легче увидеть «чистое» пятно.
2. Соберите 2–3 варианта расположения. Отличайте их по критериям: удобство въезда, длина трасс до воды/канализации/электричества, приватность двора.
3. Сведите инженерку к коротким и прямым маршрутам. Чем меньше поворотов и пересечений, тем проще монтаж и обслуживание.
4. Проверьте «жизненные» сценарии. Где будет место под снег, мусорные контейнеры, хозблок, детскую зону, чтобы потом не упереться в запретные полосы.
5. Зафиксируйте координаты ключевых точек. Угол дома, оси, отметки по высоте, точки ввода коммуникаций — это пригодится и проектировщику, и строителям.

Если на плане видно, что дом неизбежно попадает в конфликтную зону, лучше решить это на бумаге: сдвиг на 1–2 метра или разворот часто экономит недели согласований и заметные деньги на перенос сетей.

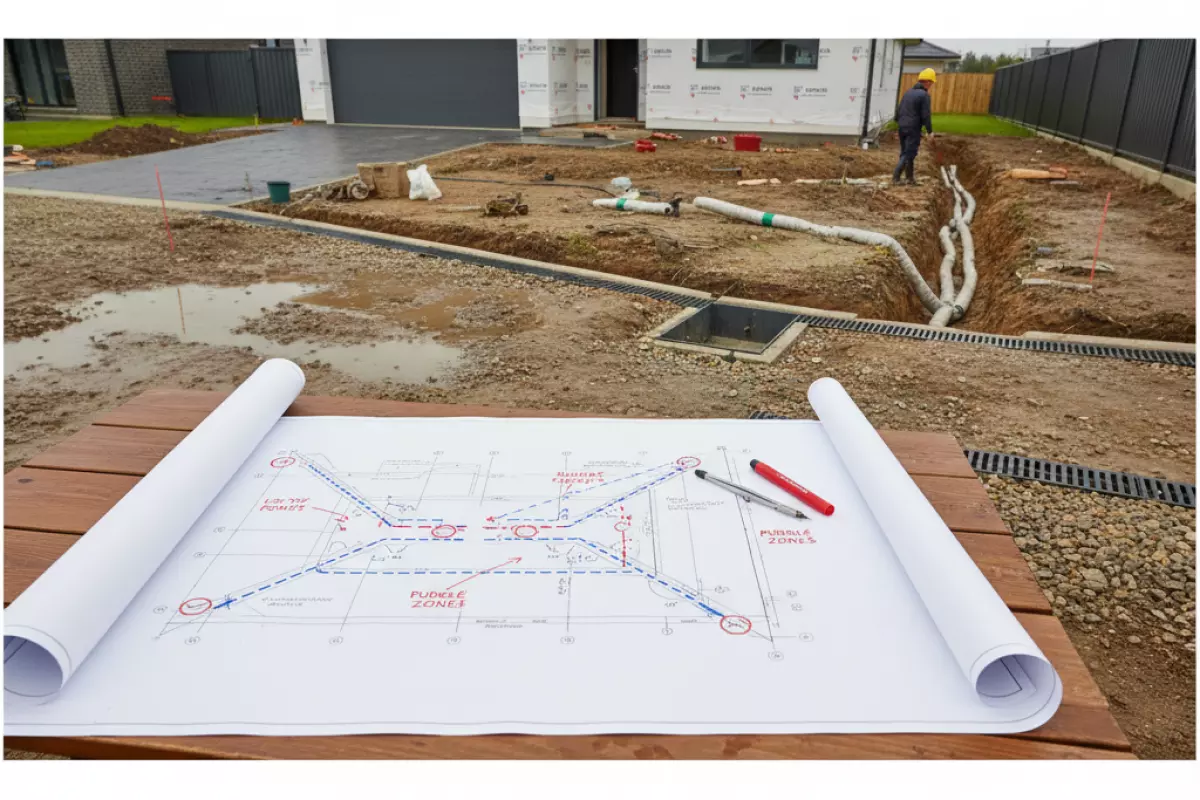

Планирование дренажа и водоотведения

Начни с понимания, куда на участке уходит вода после дождя и весной при таянии снега: где образуются лужи, куда «тянет» уклон, какие зоны переувлажняются рядом с домом, дорожками и забором. Это лучше фиксировать прямо на инженерном плане: отметь низкие точки, направления поверхностного стока и места, где вода не должна задерживаться (вход в дом, гараж, терраса, подвал).

Дальше раздели задачи на две части: отвод воды по поверхности и работа с грунтовой влагой. Поверхностный сток обычно решают лотками, точечными дождеприемниками и уклонами покрытий. С грунтовой водой и верховодкой помогают дренажные линии (например, кольцевой вокруг дома или вдоль подпорных стенок). На плане важно не только «нарисовать трубы», но и связать их с рельефом, отметками и точками сброса.

Что собрать перед тем, как рисовать схему

• Отметки рельефа (хотя бы по углам участка и у ключевых объектов) и предполагаемые уклоны покрытий.
• Тип грунта и глубина сезонного промерзания (для понимания рисков пучения и глубины заложения).
• Уровень грунтовых вод (если есть колодец/скважина или наблюдения по весне).
• Площади водосбора: кровля, отмостка, парковка, мощение, дорожки.
• Куда можно отвести воду: канава, ливневая сеть, поглощающий колодец, накопительная емкость (если допускается условиями).

Логика построения схемы на инженерном плане

1. Наметь зоны сбора: водосточные трубы с кровли, точки у въезда, низины, стык мощения и газона.
2. Проведи трассы так, чтобы они не конфликтовали с фундаментом, деревьями и будущими коммуникациями (электрика, газ, водопровод).
3. Задай уклоны для труб и лотков (на плане это обычно стрелки направления и подписи отметок в узловых точках).
4. Определи узлы обслуживания: ревизионные колодцы на поворотах, в местах соединений и перед точкой сброса.
5. Проверь сценарии: сильный ливень, быстрый снеготаяние, засорение одного из участков трассы.

Типовые элементы и где они уместны

Частые ошибки, которые лучше отловить на чертеже

• Сброс воды «в никуда»: нет конечной точки, нет перелива, не продуман путь при переполнении.
• Конфликт трасс с другими сетями: пересечения без узлов, отсутствие расстояний и отметок.
• Слишком длинные участки без ревизии: потом сложно прочищать и диагностировать.
• Отвод воды к фундаменту: уклоны отмостки и покрытий должны работать «от дома», а не наоборот.
• Смешивание ливневки и дренажа без понимания режима: при залповом дожде можно перегрузить систему и получить обратный эффект.

В итоговой версии инженерного плана оставь примечания: где нужен доступ для обслуживания, какие участки критичны по отметкам, и какие решения завязаны на фактический рельеф после планировки. Так схема будет не «картинкой», а рабочим документом для разметки и монтажа.

Ошибки при самостоятельном составлении плана

Чаще всего проблемы начинаются не с чертежа, а с исходных данных: берут старую распечатку, приблизительные размеры «на глаз» или схему из объявления. В итоге на бумаге все помещается, а на местности выясняется, что забор стоит не там, уклон другой, а до коммуникаций «не дотянуться» без переделок. Ниже — типовые промахи, которые проще предотвратить, чем исправлять.

Ошибки в исходниках и измерениях

• Смешение систем координат и «условного нуля». На плане появляется свой центр отсчета, а привязки к реальным точкам (углы участка, реперы, межевые знаки) нет. Потом невозможно корректно перенести проект в натуру.
• Неверный масштаб и округления. Пара «безобидных» округлений по 20–30 см легко превращаются в метр ошибки по диагонали, особенно на вытянутых участках.
• Игнорирование высот. Рисуют только контур и объекты, не фиксируя отметки и уклоны. Для дренажа, отмостки и подъезда это критично.
• Отсутствие проверки диагоналями. Замерили стороны — и успокоились. Без контроля диагоналей прямые углы часто оказываются «ромбом».
• Путаница единиц. На одном листе встречаются метры, сантиметры и «шаги». При переносе размеров это дает систематическую ошибку.

Проблемы с границами и ограничениями

• Рисуют границу «как стоит забор». Фактическое ограждение не всегда совпадает с юридической линией. При спорах и согласованиях это всплывает первым.
• Не учитывают охранные зоны и сервитуты. Подземные кабели, газ, водопровод, линии связи, ЛЭП — у всего могут быть ограничения, которые влияют на размещение построек и посадок.
• Забывают про отступы. Отступы от границ, красных линий, соседних строений и инженерных сетей часто проверяются уже на этапе стройки, когда переделка дороже всего.
• Нет привязок к «неподвижным» ориентирам. Если на схеме нет понятных опорных точек (угол дома, колодец, столб), любой перенос на местность превращается в гадание.

Ошибки в отображении объектов и коммуникаций

• Коммуникации рисуют без глубин и отметок. На схеме есть труба, но непонятно, на какой глубине и с каким уклоном она идет — а значит, нельзя оценить пересечения и риск промерзания.
• Не показывают существующие элементы. Старые фундаменты, пни, подпорные стенки, колодцы, септик, ливневые лотки — если их «забыть», они всплывут в самый неудобный момент.
• Путают условные обозначения. На листе нет легенды, разные типы линий не расшифрованы, а подписи сделаны «для себя». Через месяц автор уже сам не уверен, что имел в виду.
• Не закладывают доступ для обслуживания. Люки, ревизии, септик, насосное оборудование, щиток — к ним нужен подъезд/проход, иначе обслуживание станет проблемой.

Как быстро проверить себя перед тем, как «нести в работу»

Если после самопроверки остаются сомнения в границах, высотах или расположении сетей, лучше остановиться и уточнить исходники. Доработка на бумаге обычно занимает часы, а исправление на участке — дни и заметный бюджет.

Когда инженерный план требуется для согласований

Документ с точной геометрией участка и привязками к местности обычно просят там, где решение зависит от границ, площадей, отступов и пересечений с сетями. Он помогает снять вопросы «где именно проходит линия» и «не заходим ли на чужую территорию» — и тем самым ускоряет проверку.

Типовые ситуации, где без плана часто не обходятся

• Оформление и уточнение границ: при исправлении расхождений по площади, переносе координат, уточнении контуров, устранении наложений.
• Раздел/объединение участков: когда из одного надела делают два и более либо собирают несколько в один — важно показать новые контуры и площади.
• Сервитут, проезд, проход: чтобы зафиксировать полосу ограничения и ее положение относительно границ.
• Согласование размещения строений: когда проверяют отступы от границ, красных линий, охранных зон и т. п.
• Подключение коммуникаций: при подготовке исходных данных и проверке трассировки — особенно если рядом проходят действующие сети.
• Спорные случаи: конфликты с соседями по забору, пересечения с землями общего пользования, ошибки старых схем.

Что именно проверяют согласующие

• координаты поворотных точек и замкнутость контура;
• площадь и соответствие документам/фактическому пользованию;
• пересечения с охранными зонами, сервитутами, полосами отвода;
• наложения на соседние участки и «разрывы» между границами;
• привязку к ориентирам (дороги, здания, опорные точки) — чтобы план можно было «прочитать» на местности.

Кому и на каких этапах он чаще всего нужен

Практический совет

Если согласование «зависло», попросите у принимающей стороны список замечаний в письменном виде: чаще всего проблема не в самом плане, а в несостыковках исходных данных (старые координаты, разные системы, неучтенные зоны). После этого проще точечно доработать материалы, чем переделывать все целиком.
