Как сделать подпорную стену

Подпорная стенаРазновидности подпорных стен и их назначение в зависимости от используемого материала, устройство укрепляющей конструкции, расчет параметров и технология строительства.
Содержание статьи:
  1. Особенности и устройство
  2. Подготовительные работы
  3. Строительство подпорной стены

Подпорная стена — это вертикальное строение на участках со сложным рельефом, удерживающее грунт и защищающее от обрушения или крена. Изготавливается из материалов с большим запасом прочности. О разновидностях подобных сооружений и технологии их формирования можно узнать из этой статьи.

Особенности и устройство подпорной стены



Схема подпорной стены

Функциональное назначение подпорной конструкции — устранить проблему неровности территории. Чаще всего она возводится на склонах, которые сложно эксплуатировать. Выполнять работы на таких участках не слишком удобно, поэтому формируют террасы — горизонтальные площадки, удерживаемые в задуманном положении вертикальными сооружениями. Возводится строение и на ровных участках для разделения и зонирования территории, а также для декорирования ландшафта.

Устройство подпорной стены следующее:

  • Фундамент. Это подземная часть сооружения, на которую приходится основная нагрузка от удерживаемой массы грунта.

  • Тело. Так называют конструкцию, огораживающую проблемный участок. Профили укрепительных стен делают трапецеидальными или прямоугольными, чтобы выдерживали большие нагрузки.

  • Дренаж. Он необходим для удаления влаги, которая скапливается в нижней части склона.

Подпорная стена может изготавливаться из различных материалов. Каждый вариант применяется в определенных ситуациях. Если строение будет использоваться как укрепление, необходим бетон и природный камень. Эти материалы способны выдержать большую нагрузку от сползающего грунта. Подпорную конструкцию для декорирования участка можно построить из дерева, габионов или кирпича.

Кроме перечисленных вариантов, такую стену можно изготовить из железнодорожных шпал и пропитанных защитным средством досок, уложенных горизонтально. Также подойдут бетонные блоки. В магазинах продаются готовые секции из бревен, которые достаточно закрепить к опорным конструкциям.

Материал для стены выбирается под определенные дизайнерские задумки. Монументальность создает фактурный материал, например, гранитные глыбы, уложенные через большие промежутки. Для этого случая также годятся бревна большого диаметра. Чтобы получить элегантную стену, используйте небольшие камешки и штукатурку.

Подготовительные работы перед монтажом подпорной стены



Монтаж подпорной стены

Чтобы конструкция выполняла свои функции, необходимо обеспечить ее устойчивость. Поэтому строение возводят только на твердой земле — камне, глине, супеси и т.д. Глубина промерзания почвы также имеет значение — не более 1,5 м. Если при проектировании подпорных стен игнорировать эти требования, сооружение разрушится, а грунт сползет.

На прочность строения влияет много факторов: масса всей конструкции, надежность сцепления с землей, давление от удерживаемого грунта, нагрузка от дополнительных элементов, закрепленных на ней. Немалое значение имеет место расположения территории. Железнодорожные пути могут разрушить стену из-за высокой вибрации на участке, частые дожди приводят к вымыванию почвы в районе сооружения и т.д. Кроме того, на конструкцию периодически оказывают влияние такие явления, как набухание почвы зимой и ветер, особенно если она высотой в несколько метров.

Чтобы противостоять нагрузке от склона, подпорная стена усиливается подошвой (широким фундаментом), которая удерживает ее в вертикальном положении. Чем шире подошва, тем прочнее строение. Давление почвы уравновешивают следующие силы:

  1. Удерживающая нагрузка с обратной стороны засыпки. Она меньше сдвигающей силы, создаваемой почвой, но все равно ее надо учитывать.

  2. Сила трения под подошвой, которая не позволяет постройке сдвинуться. Ее величина зависит от массы насыпанного на нее грунта (пригрузки). Чем больше вес земли на ней и шире основание, тем лучше тело сопротивляется сдвигу.

При строительстве высоких сооружений рекомендуется обращаться к специалистам, которые выполнят расчеты подпорных стен на основании всех перечисленных факторов. Можно также воспользоваться специальными программами для определения параметров конструкции, которые можно найти в интернете.

Строение высотой до 1,0 м можно не считать на прочность. Достаточно следовать нашим рекомендациям:

  • Сооружения более 0,3 м обязательно строятся с ленточным фундаментом. Исключение составляют низкие каменные постройки, в которых первый ряд до половины закапывают в землю.

  • Для стенок 30-60 см фундамент заливают на глубину 15-30 см, 60-100 см — на глубину 30-50 см. Основной принцип создания фундамента: чем мягче грунт, тем он больше.

  • Ширина основания зависит от почвы. В очень мягком грунте она должна быть равна 1/2 высоты стены, в грунте средней плотности — 1/3 высоты забора, в плотном — 1/4 высоты.

  • Чтобы уменьшить нагрузку на заднюю грань, наклоните конструкцию в сторону склона на 10-15 градусов.

  • Поверхность стены, обращенная к террасе, не должна быть гладкой. В каменных, кирпичных и блочных конструкциях предусмотрите выступы, в бетонных — выполните сколы.

  • Часто на передней части перегородки делают консоль, которая повышает устойчивость сооружения.

  • Заполните промежуток между стеной и склоном пустотелым материалом (керамзитом). Он снизит боковую нагрузку.

  • Подземную часть изготавливайте из прочных тяжелых элементов — камня, щебенки, гравия, с добавлением цементного раствора.

  • Если сразу возле стены начинается газон, фундамент выполните заподлицо с землей, чтобы не мешал косить траву.

  • Важным параметром для стены является ее толщина. У подошвы она должна быть шириной 0,5-0,7 ее высоты, вверху — 0,3-0,4 м. Нижнюю часть выполните с небольшим уклоном от склона.

  • Ломаная криволинейная форма конструкции повышает ее прочность, т.к. в этом случае пролеты получаются меньшей длины.

  • Со стороны удерживаемого грунта поверхность строения гидроизолируйте с помощью рубероида или толи, нанесенных в два слоя. Если грунт сухой, покройте ее битумной мастикой.

При строительстве необходимо помнить об отводе воды, скопившейся под склоном перед стеной. Дренаж не требуется, если почва рыхлая. В этом случае влага не сможет скапливаться и самостоятельно уйдет под землю.

Существуют 3 разновидности водоотводов:

  1. Подземный дренаж. Для его создания понадобится специальная гофрированная труба с отверстиями. Оберните ее геотекстилем и положите вдоль стены изнутри. Она будет отводить воду в сборочный колодец или сквозь конструкцию наружу. В последнем случае в нижней части стены необходимо предусмотреть трубку или оставить небольшой проем.

  2. Надземный дренаж. Его назначение — не допустить перелива воды через верх конструкции. Изготавливается из любого рыхлого материала. Подходит крупный гравий или щебень, которым заполняют пространство от стены до склона. Можно чередовать слои камня и грунта, чтобы легче было трамбовать.

  3. Дренаж в стене. Характерен для кирпичных и каменных кладок. Для его создания достаточно оставить незаполненный раствором один вертикальный стык между элементами через 1 ряд кладки, сквозь который вытекает вода.

Технология строительства подпорной стены



Принцип формирования подпорных стен одинаков для всех конструкций, независимо от используемого материала, но технология для каждого случая различная. Рассмотрим наиболее популярные варианты строений, а также общие рекомендации для выполнения работ.

Подпорная стена из древесины

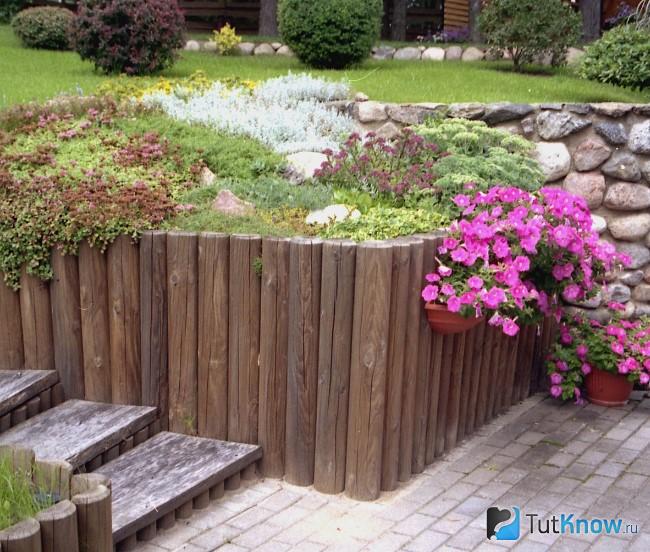

Подпорная стена из бревен

Использование пиломатериалов считается наиболее дешевым вариантом укрепления террас. Для создания необходимо выбирать качественные заготовки диаметром 12-18 см. Их высота определяется по определенным правилам. Если надземная часть строения не превышает 1 м, общая длина заготовки — 1,5 м, а 0,5 м — подземная часть.

Все пиломатериалы перед укладкой покройте специальными средствами для защиты от гниения и насекомых. Нижнюю часть также можно обжечь в огне до обугливания. Толстый слой золы, который остается на поверхности, надежно защитит брус от разрушения. Бревна соедините между собой гвоздями, а верхние части свяжите проволокой.

Стена из пиломатериалов строится следующим образом:

  • Выкопайте канаву глубиной на 10-15 см больше подземной части бревна и шириной на 15-20 см больше его диаметра.

  • Покройте дно ямы смесью гравия и песка и тщательно уплотните подушку.

  • Установите бревна в яму, выставьте в вертикальной плоскости и зафиксируйте между собой проволокой, болтами или другим способом.

  • Залейте оставшееся пространство в канаве бетоном.

Подпорная стена из бетона



Подпорная стена из бетона

Для укрепления склона в ответственных местах используют бетон. При правильном расчете стена способна выдержать самые большие нагрузки. Внешне выглядит непрезентабельно, но этот недостаток исправляется декоративной облицовкой.

Изготавливается строение следующим образом:

  1. Выкопайте траншею по траектории, повторяющей форму границы огораживаемого участка.

  2. Смонтируйте опалубку, используя прочный жесткий материал. Подойдут толстые доски, которые снаружи подпирают металлические штыри, вбитые в землю. Если не изготавливать подошву, ширина опалубки и стены будет одинаковой. При необходимости выкопайте яму для увеличения размера фундамента.

  3. Засыпьте дно канавы гравием толщиной 10-15 см.

  4. Установите в канаву арматурную сетку.

  5. Приготовьте бетон и заполните опалубку.

  6. После затвердевания раствора снимите доски, заделайте цементным раствором дефекты.

  7. Облицуйте конструкцию декоративным покрытием.

Подпорная стена из камня

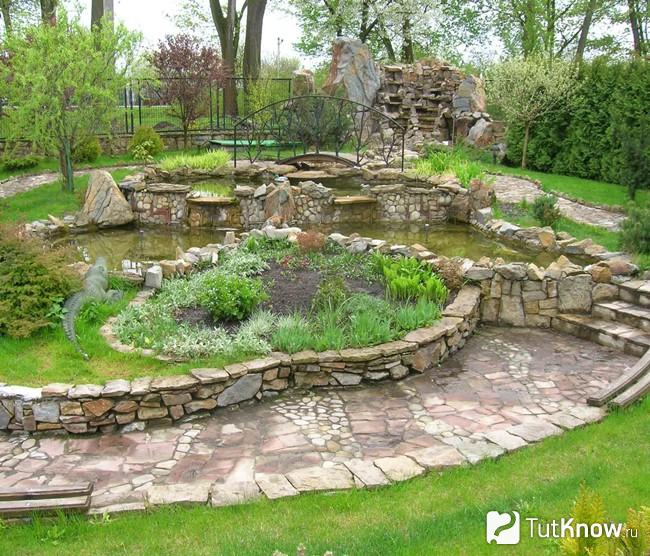

Подпорная стена из природного камня

Для строительства подпорной стены из этого материала понадобятся очень прочные заготовки из гранита, базальта, сиенита. Строение выглядит престижно, особенно если используются образцы больших размеров. Встречаются такие конструкции достаточно редко из-за высокой стоимости валунов и трудоемкости процесса.

Песчаники и известняки менее долговечны. Они имеют неприятное свойство насыщаться водой и обрастать мхом, который, кстати, придает им оригинальный вид. Необходимо помнить, что известняки под действием воды начинают выделять особые соединения, которые загрязняют почву. Поэтому возле такой стены не рекомендуется высаживать растения. Часто в заранее подготовленные карманы между камнями насыпают землю и высаживают цветы или траву.

Работа выполняется в такой последовательности:

  • Выкопайте траншею глубиной 0,4-0,5 м и шириной на 30-40 см раза больше, чем ширина стены. Если основание узкое, вся конструкция будет неустойчивой и быстро разрушится.

  • Выполните сортировку камней по размерам и геометрии.

  • Насыпьте на дно смесь гравия с песком слоем 10-15 см и утрамбуйте «подушку».

  • Залейте бетоном канаву, не доходя 15 см до верха.

  • После отвердевания бетона обмажьте фундамент раствором с добавлением извести, который повышает пластичность раствора. Готовится он из цемента, песка и извести, которые перемешиваются в пропорции 1:4:1. Чтобы не образовались комки, воду в смесь добавляйте постепенно.

  • Нанесите на фундамент смесь слоем в 2-3 см.

  • Выложите первый ряд. Большие образцы правильной формы укладывайте по углам строения. Они подойдут также для нижних рядов. В середину уложите небольшие камни. При укладке находите наиболее устойчивое положение материала.

  • Подобным образом выложите всю стену. Раствор наносите слоем не более 1-1,5 см, чтобы швы не разошлись

Подпорный забор до 0,5 м допускается выкладывать сухим способом. Для строительства понадобятся камни, у которых две поверхности более-менее параллельны. Они укладываются друг на друга с перевязью. Фундамент для таких низких сооружений не требуется, но нижний ряд камней наполовину надо вкопать в почву. Для устойчивости несколько длинных камней положите поперек стены и утопите в склон. При укладке необходимо следить, чтобы вертикальные швы располагались вразбежку. Толщина сооружения должна быть до 30 см, но не более 1/5 ее высоты.

Подпорная стена из кирпича

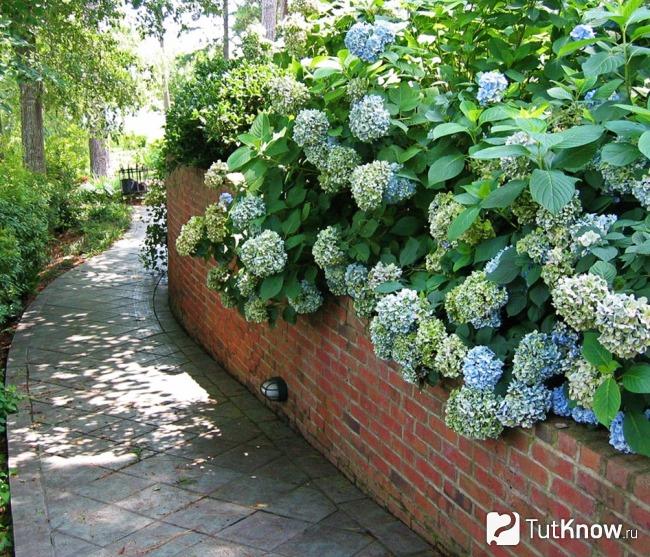

Подпорная стена из кирпича

Перед тем как сделать подпорную стену из кирпича, правильно рассчитайте ее толщину. Конструкцию до 60 см высотой выкладывайте в полкирпича, 60-100 см — в целый кирпич, более 1 м — в полтора кирпича. Стройку начинайте с сооружения фундамента. Его делают на 20-30 см шире, чем стена.

При выборе типа кирпича учитывайте его долговечность. Клинкерный даже после длительной эксплуатации не потеряет свой внешний вид. Обыкновенный строительный кирпич быстро состарится, но хорошо впишется в окружающую обстановку.

Подпорная стена из габионов



Подпорная стена из габионов

Стена из готовых контейнеров возводится очень быстро. Если высота строения менее 1 м, габионы просто установите на очищенную площадку. Для более высокой конструкции необходим ленточный фундамент, как для каменной и кирпичной перегородки.

Заполните контейнеры тяжелым материалом, а затем свяжите между собой проволокой. Сооружение можно закрыть декоративным материалом, а оставшийся промежуток заполнить щебнем, камнем или булыжником.

Как сделать подпорную стену — смотрите на видео:


Подпорные стены, сооруженные согласно правильно сделанным расчетам, способны предотвратить разрушение природных или созданных искусственно склонов и сделать пригодными к эксплуатации такие участки земли, на которых ранее ничего невозможно было посадить.
