Дренажное поле своими руками

Дренажное полеУстройство и особенности функционирования дренажного поля. Достоинства и недостатки доочистителя. Расчет длины труб и площади устройства. Технология строительства, цена дренажного поля.

Дренажное поле — это система доочистки стоков в домашней канализации для предотвращения загрязнения почвы и подземных вод. Грунтовый фильтр строят по специальной технологии, которая обеспечивает надежную утилизацию нечистот на протяжении длительного срока. Информация об устройстве дренажного поля и инструкция по его строительству своими руками приведена далее.

Особенности и устройство дренажного поля

Конструкция дренажного поля

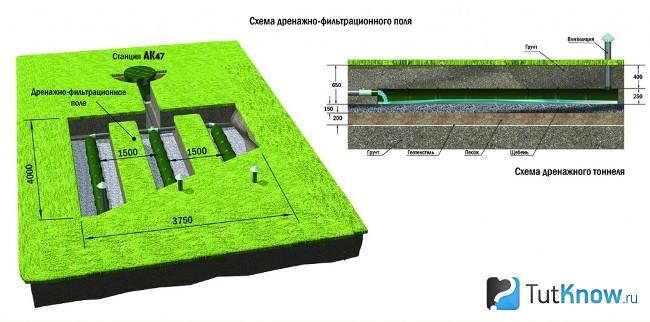

На фото конструкция дренажного поля

На дачах и загородных участках, не подключенных к центральной канализации, часто устанавливают специальные устройства для утилизации жидких нечистот. Наибольшей популярностью пользуются многокамерные септики, в которых стоки очищаются на 55-60%, а затем отводятся в грунт. При использовании такой системы существует большая вероятность загрязнения почвы и грунтовых вод. Чтобы не создавать проблем на своем участке, стоки после накопителя направляют на доочистку. Одним из таких дополнительных устройств для фильтрации является дренажное поле, в котором степень очистки воды достигает 95-98%.

Дренажное поле является одним из вариантов осветления стоков наряду с фильтрующим колодцем и инфильтратором. Подобную систему строят в определенных условиях: если есть достаточно свободного места для его расположения (в противном случае устанавливают компактный инфильтратор), когда грунтовые воды расположены близко к поверхности (если вода глубоко — строят фильтрующий колодец).

Дренажное поле образует один или несколько рядов труб с отверстиями и щелями, расположенных в яме на рыхлом основании. Вода перемещается по ним к сыпучей массе и проходит ее насквозь, оставляя грязь на частицах фильтра. Стоки приносят на дренажное поле канализации микроорганизмы, которые питаются органическими веществами в присутствии воздуха. Они частично разлагают нечистоты, превращая их в неопасные вещества. Игнорирование доочистителей приводит к плачевным последствиям: загрязнению территории, прекращению функционирования канализации, снижению уровня комфорта проживания.

Дренажное поле для канализации состоит из таких элементов:

  • Фильтрующий слой. Котлован, частично или полностью засыпанный сыпучей массой (щебнем, песком, гравием), задерживающей нечистоты.
  • Дрены. Трубы с отверстиями и прорезями для перемещения стоков к фильтру.
  • Канализационные трубы. Используются для подачи воды от септика к фильтрующему полю.
  • Распределительный колодец. Емкость между септиком и дренажным полем для распределения жидкости между ветвями системы.
  • Вентиляционные трубы. Необходимы для подачи воздуха в систему для обеспечения жизнедеятельности микроорганизмов.
  • Замыкающий колодец. Емкость в конце дренов, которую устанавливают для облегчения процесса промывки системы. В этом случае вентиляционную трубу пропускают через крышку колодца. С помощью замыкающего колодца можно соединить все ветки в одну и обеспечить перетекание жидкости из одного отвода в другой. Емкость позволяет контролировать функционирование системы. Сухие колодцы свидетельствуют о нормальной работе дренажного поля. Наличие в них воды говорит о том, что дрены не выполняют свои функции. Возможно, они засорились или необходимо увеличить их количество.

Система очистки стоков в дренажном поле функционирует следующим образом: нечистоты по наружной канализации поступают из дома в септик, где находятся несколько дней, за это время тяжелые элементы осядут на дно, а легкие органические вещества частично разложатся микроорганизмами. Образовавшаяся в септике смесь выводится из септика на грунтовый фильтр, просачивается сквозь сыпучий материал и избавляется от грязи, которая затем перерабатывается микроорганизмами. Через 10-12 лет щебень, песок и другие элементы грунтового фильтра, в котором накопилось большое количество непереработанных микроорганизмами нечистот, необходимо заменить.

Преимущества и недостатки дренажного поля

Дренажное поле своими руками

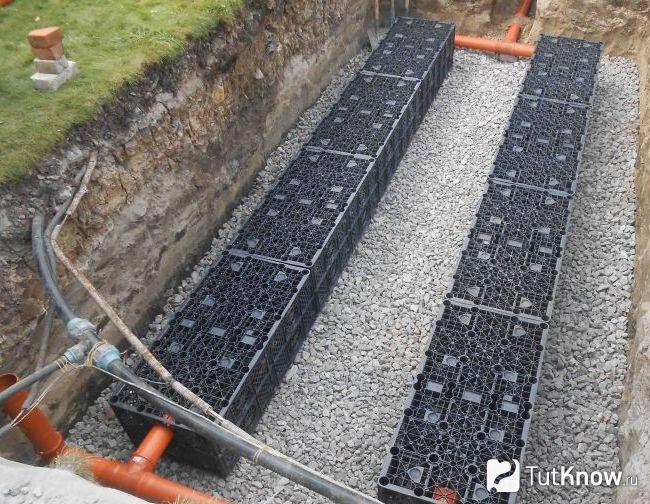

На фото дренажное поле

Дренажное поле пользуется популярностью у хозяев загородных участков благодаря таким достоинствам:

  • Высокая степень очистки стоков. Вода после грунтового фильтра не загрязняет почву.
  • Простота монтажа. Для обустройства системы не требуются специальные знания. Дрены легко изготовить из обычных канализационных труб, прорезав и просверлив в них отверстия. Однако для строительства больших доочистителей понадобится экскаватор.
  • Надежность. Все элементы дренажного поля закопаны в землю, которая защищает их от механического повреждения и обеспечивает длительную эксплуатацию. Для перемещения стоков используются специальные трубы с толстыми стенками и гофрированной поверхностью, которые выдерживают давление грунта со всех сторон.
  • Универсальность. Дренажное поле рекомендуется строить на легких почвах, хорошо пропускающих воду. Но специальные технологии позволяют оборудовать доочистители на любых типах почв. Однако чем хуже грунт впитывает воду, тем меньше производительность устройства и больше средств израсходуется на его монтаж.
  • Неограниченный объем удаляемых стоков. При соблюдении технологии монтажа дренажное поле справится с любым объемом нечистот. Можно легко увеличить его производительность, построив рядом новый фильтр и присоединив его к существующей системе.
  • Сохранение экологии. Влажность грунта рядом с полем не повышается.
  • Небольшие финансовые вложения. Использование дренажного поля для канализации обходится значительно дешевле станций глубокой биологической очистки, у которой идентичные характеристики.
  • Простота обслуживания. Устройство требует минимального внимания — раз в несколько лет трубы необходимо промыть специальным раствором.

Пользователи должны знать слабые места дренажного поля:

  • Конструкция занимает значительную площадь на участке.
  • Над дренажным полем нельзя садить деревья и кустарники, только траву со слабой корневой системой.
  • Срок эксплуатации устройства — 8-10 лет. После этого старый слой щебня и песка удаляют и насыпают новый.
  • Для строительства доочистителя на глинистых почвах необходимо заменить почву на большой глубине, что связано со значительным объемом земляных работ.

Технология строительства дренажного поля

Дренажное поле строят в определенной последовательности. Сначала необходимо рассчитать его размеры и составить план размещения элементов. При наличии проекта легко определить количество расходных материалов. После приобретения всех заготовок можно приступить к монтажным работам. Рассмотрим основные этапы строительства подробнее.

Разработка проекта дренажного поля

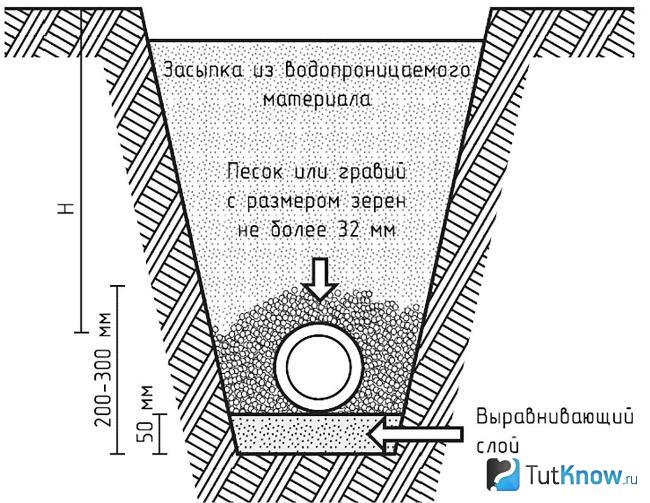

Схема дренажного поля

План доочистителя разрабатывается с учетом требований, приведенных в СНиП 2.04.03-85. Перед тем как сделать дренажное поле, проведите геологическую разведку придомовой территории. Для этого выкопайте глубокие ямы в разных местах, по которым можно определить состав почвы, глубину залегания подземных вод, направление уклона участка. Все эти сведения помогут в разработке конструкции.

На схеме должно быть показано расположение на придомовой территории дренажного поля и всех построек рядом с ним:

  • Грунтовый фильтр стройте не ближе 30 м от колодцев и не ближе 3 м от насаждений.
  • Если рядом с доочистителем находится источник питьевой воды, необходимо обратиться в санэпидемстанцию за разрешением на его обустройство.
  • Не размещайте дренажное поле рядом с границей участка, т.к. соседи могут также построить грунтовый фильтр, и земля плохо будет впитывать жидкость.
  • Допускается вместо одного поля построить несколько и подсоединить их к одному распределительному колодцу.

Для создания доочистителя используются специальные изделия — дрены диаметром 110-150 мм. От обычных труб они отличаются наличием отверстий, позволяющих равномерно распределять стоки по всему полю. Их можно купить в строймагазине или сделать самостоятельно из обычных пластиковых заготовок, проделав в них небольшие пазы. В других местах используют обычные канализационные трубы диаметром более 110 мм.

Трубы в дренажном поле допускается укладываться змейкой, елочкой, в виде трапеции, параллельно друг другу. Расстояние между ними на горизонтальных участках — 1,5-2 м. Если грунтовый фильтр строится на склоне под углом до 10% (10 см на 1 м), трассу собирайте под углом 90 градусов к уклону. Расстояние между ветками — не менее 3,5 м.

На длинных трассах вентиляцию монтируют на дрены через 5-7 м. На коротких участках подсоединяют в конце отводов.

Размеры дренажного поля определяются расчетным путем. На это влияет скорость разложения нечистот, объем стоков и состав почвы.

Как определить размеры дренажного поля:

  • Глубина котлована должна быть такой, чтобы под дном оставался минимум 1 м сухого грунта. Дренажное поле не будет функционировать, если подземные воды слишком близко к поверхности, т.к. стоки останутся в фильтрующем поле.
  • Оптимальная глубина доочистителя — 2 м, но необходимо убедиться, что рабочий слой находится ниже точки промерзания грунта.
  • Не рекомендуется закапывать дрены на глубину менее 0,4 м. Зимой жидкость в трубах замерзнет, а летом может появиться неприятный запах от нечистот.
  • Ширина дренажного поля — 5-10 м. Оптимальная длина дренов — 20 м.

Состав фильтрующего слоя зависит от водопоглощающих свойств грунта на участке. Чем легче почва, тем быстрее просачивается сквозь нее вода.

Чтобы самостоятельно определить впитывающие свойства почвы на вашем участке, выполните следующее:

  • Выкопайте ямку размером 30х30 см глубиной 15 см и налейте в нее до краев воду.
  • Определите время, в течение которого ямка опять станет пустой. Если вода просочилась за 18 секунд, дренажное поле будет функционировать без проблем — в грунте присутствует много песка. Осушение ямки через 2 минуты говорит о наличии глины рядом с поверхностью.
  • В зависимости от скорости впитывания воды выберите технологию обустройства грунтового фильтра. При необходимости на выделенном участке замените грунт. В этом случае покажите на плане глубину котлована и размеры фильтрующего слоя.

Расчет площади дренажного поля

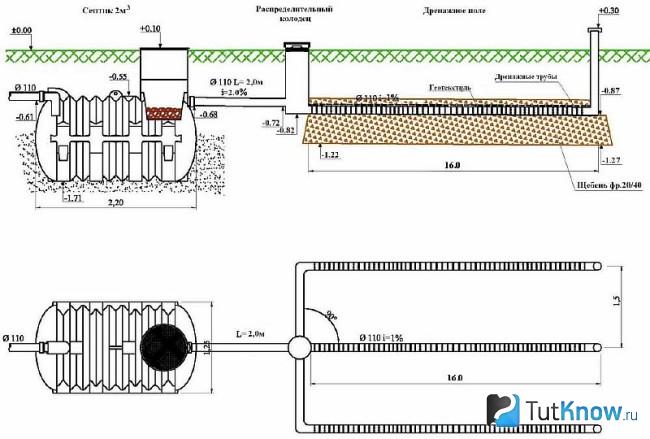

Чертеж дренажного поля

Чертеж дренажного поля

Работа дренажного поля основана на свойствах грунта впитывать воду и самоочищаться. Чтобы устройство не наносило вред окружающей территории, необходимо правильно рассчитать его габариты. Размеры грунтового фильтра определяют различными способами.

Можно определить длину дренов в зависимости от типа грунта. 1 п. м дренажной трубы поглощает следующее количество стоков:

  • Песок — 30 л/сутки;
  • Супесь — 15 л/сутки;
  • Суглинка — 5-6 л/сутки.

Определение размеров дренов в зависимости от количества проживающих в доме:

  • На 1 потребителя необходимо 12 м п. трубы (среднее значение).
  • На песчаной почве длину можно уменьшить до 8 м п.

Определение размера дренажных труб в зависимости от объема септиков и вида почвы:

Тип грунта Объем септика, м3
1.5 2 3 4 5 6 8 10 12 15
Песок 1 1 2 2 3 3 4 5 8 10
Супесь 1 2 3 4 5 6 8 10 12 15
Суглинка 2 3 4 6 6 9 12 15 16 20

Из таблицы видно, что если в септике помещается 8 м3 воды, а в грунте много песка, необходимо 4 м перфорированной трубы.

Если в доме проживает несколько человек, объем стоков может быть значительным, поэтому расчет дренажного поля выполняют по специальным методикам, которые учитывают водопоглощающие свойства грунта. Можно экспериментальным способом узнать, сколько воды способна впитать почва, а затем рассчитать размеры доочистителя. Для расчета дренажного поля выполните следующее:

  • Выкопайте лунку диаметром 30-50 см и такой же глубины.
  • Засыпьте ее щебнем, оставив незаполненной на 2-3 см.
  • Заполните лунку водой. По мере осушения ямки доливайте в нее воду, пока скорость просачивания жидкости в почву не стабилизируется. Обычно приходится ждать не менее часа.
  • В процессе фильтрации измерьте количество воды в час, необходимой для поддержания ее постоянного уровня в лунке.
  • Рассчитайте скорость фильтрации грунта в л/час*м2, разделив расход воды (л/час) на площадь лунки, через которую просачивается вода.

Пример расчета размеров дренажного поля с использованием скорости фильтрации:

  • Жильцы — 4 человека.
  • Расчетный объем стоков — 600 л/сутки = 25 л/час.
  • Скорость фильтрации, полученная экспериментальным путем — 2 л/час*м2.
  • Площадь доочистителя равна: 25 (л/час)/2 (л/час*м2)= 12,5 м2.
  • Учитываем четырехкратный запас — 12,5 м2 *4 = 50 м2.
  • При минимальном расстоянии между трубами 1,5 м и их максимальной длине 20 м получаем размер ямы 20х2,5 м, в которой поместятся две ветки длиной 20 м каждая.

Для расчетов дренажного поля существуют и другие таблицы.

Определение допустимой нагрузки на дренажное поле в зависимости от коэффициента водопроницаемости грунтов КФГ (информация приведена для районов со среднегодовым количеством осадков 300-500 мм и среднегодовой температурой 6-11°С):

Тип грунта КФГ, м3/сутки Максимальная расчетная нагрузка на 1 м2 поля, л/сутки
Тяжелые грунты
Глина До 0,001 До 20
Суглинок тяжелый 0,001-0,05 20-30
Суглинок легкий и средний 0,05-0,4 30-40
Супесь плотная 0,01-0,1 25-35
Легкие грунты
Песок пылеватый глинистый с фракцией 0,01-0,05 мм 0,1-1,0 35-55
Песок мелкозернистый глинистый с фракцией 0,1-0,25 мм 10-15 80-100
Песок мелкозернистый однородный с фракцией 0,1-0,25 мм 20-25 105-110
Песок крупнозернистый глинистый с фракцией 0,5-1 мм 35-40 115-120
Песок крупнозернистый однородный с фракцией 0,5-1 мм 65-75 130-160

Из таблицы видно, что тяжелые почвы не годятся для стандартного дренажного поля. Наиболее походящим грунтом является крупнозернистый песок.

Определение допустимой нагрузки на дрены в зависимости от глубины залегания подземных вод и среднегодовой температуры:

Тип грунта Среднегодовая температура воздуха, °С Нагрузка в л/сутки на 1 м дренов в зависимости от расстояния в м от трубы до уровня грунтовых вод
1 2 3
Песок До 6 16 20 22
6-11 20 24 27
Более 11 22 26 30
Супесь До 6 8 10 12
6-11 10 12 14
Более 11 11 13 16

С помощью этой таблицы определим длину дренажных труб:

  • Грунт — песок.
  • Объем поступающих стоков из септика — 1 м3.
  • Глубина залегания грунтовых вод — 2 м.
  • Средняя температура за год +3°С.
  • Находим в таблице допустимую нагрузку на дрены для таких условий — 20 л/сутки.
  • Делим 1000 л (1 м3) на 20 л/сутки и получаем 50 м.
  • При наличии грунтовой подсыпки применяем поправочный коэффициент, который равен 1,2-1,5. Окончательная длина трубы будет равна 50/1,2=41,7 м.

Читайте также о поле фильтрации для септика своими руками.


Инструкция по монтажу дренажного поля

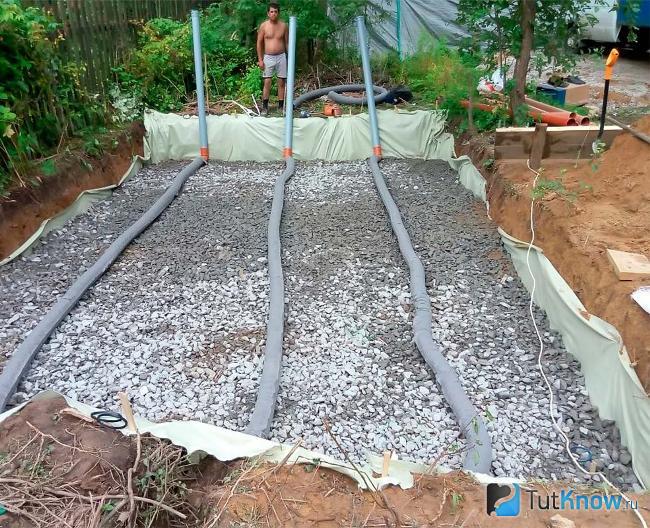

Монтаж дренажного поля

Технология монтажа дренажного поля зависит от типа почвы на участке. Чем хуже грунт впитывает влагу, тем больший объем работ придется выполнить. Рассмотрим варианты строительства доочистителя на различных грунтах.

Инструкция по монтажу дренажного поля на песчаной почве:

  • Выполните расчеты размеров устройства, нарисуйте план.
  • Убедитесь, что на выбранном вами месте подземные воды находятся далеко от поверхности. Для этого выкопайте яму на заранее выбранную глубину, а затем еще на 40 см. Если вынутая земля влажная, строить классическое дренажное поле нельзя. В этом случае допускается разместить очиститель на поверхности, сделав насыпь. Жидкость в фильтрующий слой на поверхности придется подавать электронасосом.
  • Выкопайте котлован (или котлованы) согласно размерам на плане.
  • Уложите на дно ямы слой грунта толщиной 10-15 см, хорошо пропускающего воду.
  • Сверху насыпьте щебень слоем 35-50 см. Рекомендуется использовать гранитный щебень, он меньше размывается водой.
  • Выкопайте яму под распределительный колодец. Емкость можно построить самостоятельно из бетона или кирпича или купить готовую, изготовленную в заводских условиях.
  • Выполните монтаж бака в яму. Убедитесь, что все выходы из устройства находятся на одном уровне, чтобы жидкость равномерно распределялась по дренам.
  • Выкопайте траншеи, по которым стоки будут поступать от септика к распределительному колодцу и дальше, к фильтрующему полю.
  • Уложите в ямы дренажные трубы согласно выбранной схеме укладки, обеспечивая уклон 1,5 см на 1 м трассы в сторону от септика. Длина отводов не должна превышать 20 м. Расстояние между ними — 1,5-2 м.
  • Подсоедините дрены к распределительному колодцу.
  • Выполните монтаж вентиляционных труб на дрены. Они должны выступать над землей на 0,5 м. Сверху накройте их защитными колпаками.
  • Выполните монтаж замыкающего колодца (по желанию).
  • Уложите в траншею канализационную трубу от септика к распределительному колодцу с уклоном 2 см/м в сторону от септика.
  • Засыпьте дрены щебнем слоем 10 см.
  • Накройте их геотекстилем, который предотвратит заиливание трассы. Если ветка находится на небольшой глубине, положите на геотекстиль слой утеплителя.
  • Засыпьте яму вынутым грунтом.
  • Оставшуюся землю распределите по участку или вывезите.

Обустроить доочиститель на тяжелых грунтах возможно, если заменить почву на выделенном для него участке по специальной технологии.

Строительство дренажного поля на глинистой почве:

  • Выкопайте яму глубиной не менее 4 м.
  • Засыпьте ее слоем речного песка толщиной не менее 3 м.
  • Насыпьте сверху слой щебня 0,3-0,4 м фракцией 10-20 мм. Щебень допускается заменить гравием фракцией 12-32 мм.
  • Уложите на основании трубы.
  • Засыпьте их песком слоем 0,5 м.
  • Заполните яму грунтом.

Строительство дренажного поля на суглинке:

  • Выкопайте яму глубиной не менее 4 м.
  • Засыпьте ее смесью речного песка и суглинка в пропорции 50:50 слоем не менее 3 м.
  • Дальнейшие работы проводятся как в предыдущем случае.

Строительство дренажного поля на супеси:

  • Выкопайте яму глубиной не менее 4 м.
  • Заполните ее смесью речного песка и супеси в пропорции 30:70 % слоем не менее 3 м.
  • Дальнейшие работы проводятся как в предыдущем случае.

Обслуживание дренажного поля

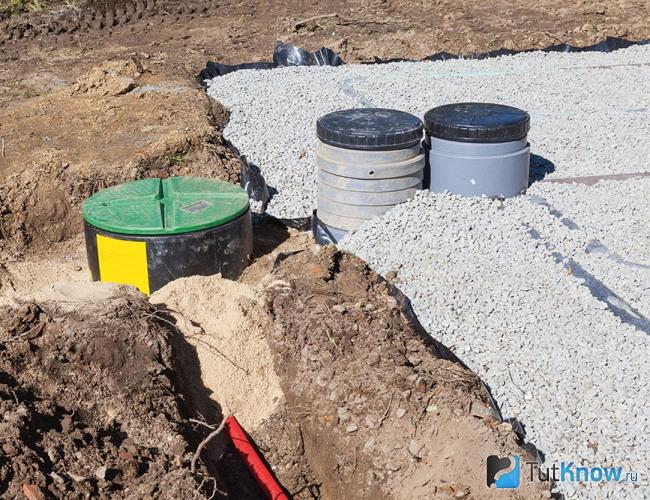

Обслуживание дренажного поля

Дренажное поле эффективно очищает воду в течение длительного времени, но срок службы устройства резко сокращается, если на него постоянно попадают ливневые и сточные воды, а также растворы бытовой химии, особенно хлора.

Для продления сроков между капитальными ремонтами 1 раз в год проверяйте уровень илистой массы в септике. При обнаружении наслоений удалите их ассенизаторской машиной, а затем промойте подачей большого количества воды.

Дрены очищайте раствором гидроокиси железа, которая подается в систему под давлением. Процедура проводится 1 раз в 2-3 года.

Чтобы не разрушить дренажное поле, запрещается по нему ездить или сажать в рабочей области деревья. Корни растений могут повредить конструкцию, а переувлажненная почва приведет к загниванию корневой системы. После окончания строительства на участке можно посадить цветы или траву со слабой корневой системой.

Цена дренажного поля

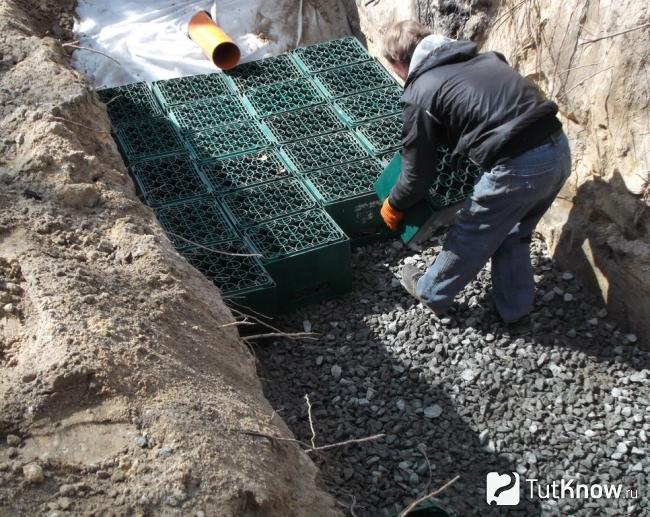

Как делают дренажное поле

Построить дренажное поле своими руками физически тяжело из-за значительного объема земляных работ. Обычно для рытья котлована нанимают бригаду со спецтехникой, но небольшие доочистители можно сделать вручную.

При определении цены дренажного поля необходимо учитывать следующее:

  • Все виды земляных работ, связанных с выкапыванием ямы на глубину ниже уровня промерзания.
  • Стоимость сыпучих материалов для создания фильтрующего слоя — щебня, песка, а также затраты на их доставку.
  • Цену труб, фитингов, распределительных колодцев и других элементов дренажного поля. Эти изделия должны быть высококачественными, т.к. контролировать их состояние и ремонтировать затруднительно.
  • Расценки на монтаж дренажного трубопровода.
  • Вывоз оставшейся земли и благоустройство территории.

При определении стоимости доочистителя для канализации можно использовать информацию, приведенную в таблицах ниже.

Цена обустройства дренажного поля в Украине:

Тип работы Особенности работы Цена
Копание котлована и траншей глубиной до 1,5 м вручную Для доочистителя небольшого размера, зависит от типа грунта, глубины ямы, перемещения от ямы и других факторов 200-500 грн./м3
Доработка дна котлована и траншеи Формирование гравийно-песчаного фильтра толщиной 30-50 см 100-130 грн./м3
Укладка дренажных и канализационных труб Зависит от материала трубы и технологии сборки магистрали 70-140 грн./п.м
Укладка геотекстиля Укладка ткани на дрены 40-60 грн./п.м
Монтаж распределительного и замыкающего колодца Установка изделий заводского производства на штатное место, зависит от конструкции емкости 300 грн.
Обратная засыпка грунта, облагораживание участка над трубами Засыпка котлована и траншей 180-300 грн./м3

Цена обустройства дренажного поля в России:

Тип работы Особенности работы Цена
Копание котлована и траншей глубиной до 1,5 м вручную Для доочистителя небольшого размера, зависит от типа грунта, глубины ямы, перемещения от ямы и других факторов 500-1100 руб./м3
Доработка дна котлована и траншеи Формирование гравийно-песчаного фильтра толщиной 30-50 см 300-360 руб./м3
Укладка дренажных и канализационных труб Зависит от материала трубы и технологии сборки магистрали 250-340 руб./п.м
Укладка геотекстиля Укладка ткани на дрены 100-130 руб./п.м
Монтаж распределительного и замыкающего колодца Установка изделий заводского производства на штатное место, зависит о конструкции емкости 700-900 руб.
Обратная засыпка грунта, облагораживание участка над трубами Засыпка котлована и траншей 400-460 руб./м3

На стоимость дренажного поля большое влияние оказывают цены на перфорированные трубы. Они должны быть высокого качества, а такие изделия стоят недешево. В таблице ниже приведена стоимость дренов разных компаний.

Цена пластиковых труб для дренажного поля в Украине:

Производитель Наружный диаметр, мм Цена за 1 п.м, грн. Количество слоев
Wavin 126 75-80 1
110-120 1 + фильтр из геотекстиля
115-130 1 + фильтр из кокосового волокна
160 120-150 1
160-190 1 + фильтр из геотекстиля
230-240 1 + фильтр из кокосового волокна
Перфокор 110 60-75 однослойные в бухтах (SN 4)
85-90 однослойные в отрезках по 6 м (SN 8)
160 95-110 однослойные в бухтах (SN 4)
140-170 однослойные в отрезках по 6 м (SN 8)
60-70 2 + фильтр
55-60 2

Цена пластиковых труб для дренажного поля в России:

Производитель Наружный диаметр, мм Цена за 1 п.м, руб. Количество слоев
Wavin 126 160-175 1
245-260 1 + фильтр из геотекстиля
335-339 1 + фильтр из кокосового волокна
160 325-345 1
425-460 1 + фильтр из геотекстиля
510-530 1 + фильтр из кокосового волокна
Перфокор 110 140-160 однослойные в бухтах (SN 4)
190-200 однослойные в отрезках по 6 м (SN 8)
160 200-210 однослойные в бухтах (SN 4)
300-350 однослойные в отрезках по 6 м (SN 8)

Что такое дренажное поле — смотрите на видео:

Дренажное поле для канализации полностью очищает воду от нечистот, поэтому такие системы пользуются популярностью у владельцев загородных особняков. Правильный расчет размеров доочистителя и соблюдение технологии его строительства обеспечит продолжительное время эксплуатации конструкции и защитит территорию от загрязнения. Несмотря на то, что строительство такого грунтового фильтра обходится дорого, и для него придется выделить значительную площадь придомовой территории, использование дренажного поля для канализации гораздо выгоднее других видов доочистителей.

TutKnow.ru
Автор: редакция TutKnow.ru

Другие интересные статьи:
Комментарии (0):
Добавление комментария
Все комментарии проходят модерацию: не пишите спам, ссылки в тексте. Все оскорбления и комментарии с нецензурной лексикой будут удаляться.

Внимание: мы ничем не торгуем, мы не интернет-магазин! Не пишите комментарии по поводу отмены заказа, вопросы по оплате и прочие жалобы - мы ничего не продаем и ни с кем по продажам не сотрудничаем!
Имя:*
E-Mail:
Комментарий:
Если вы не робот, то подтвердите это: *
